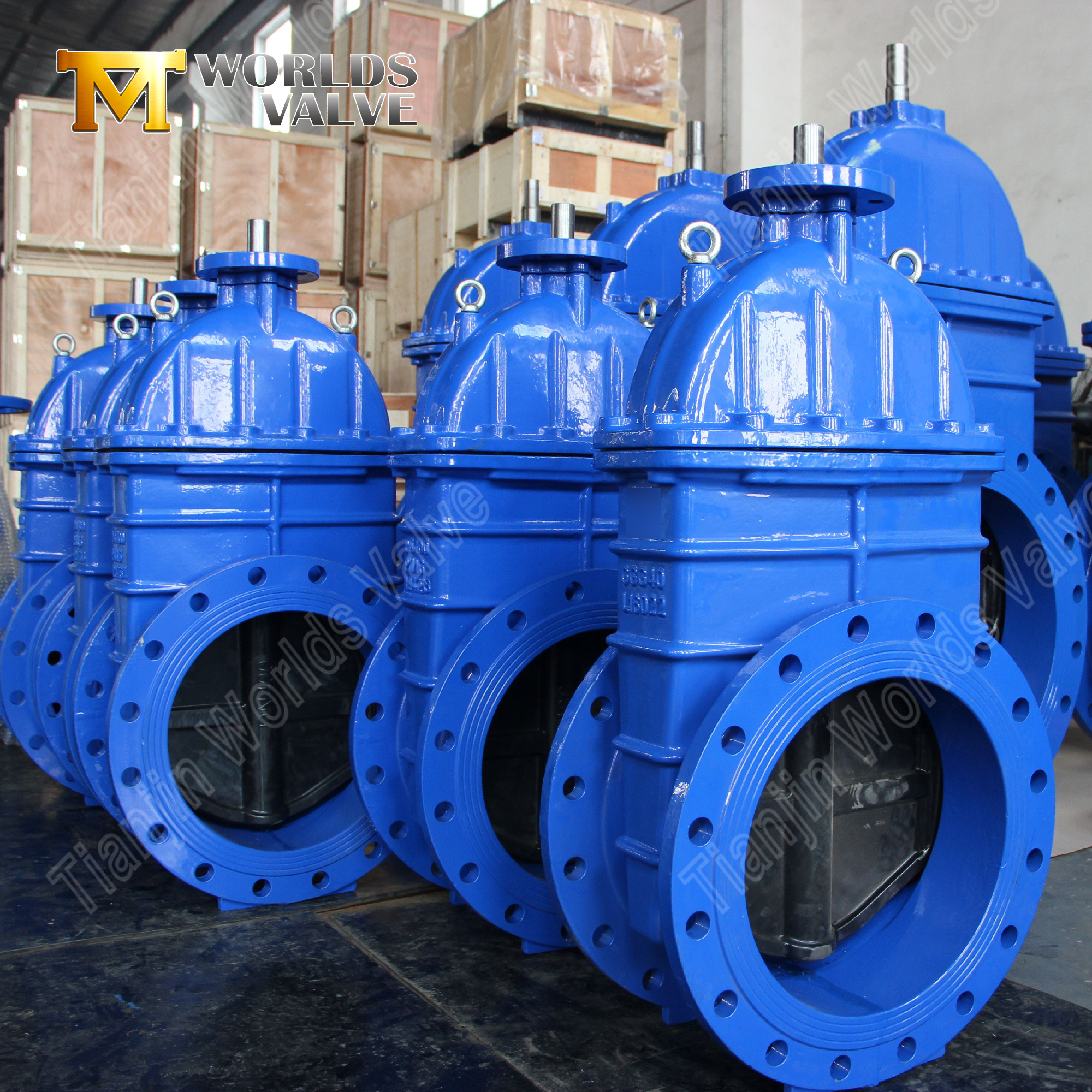

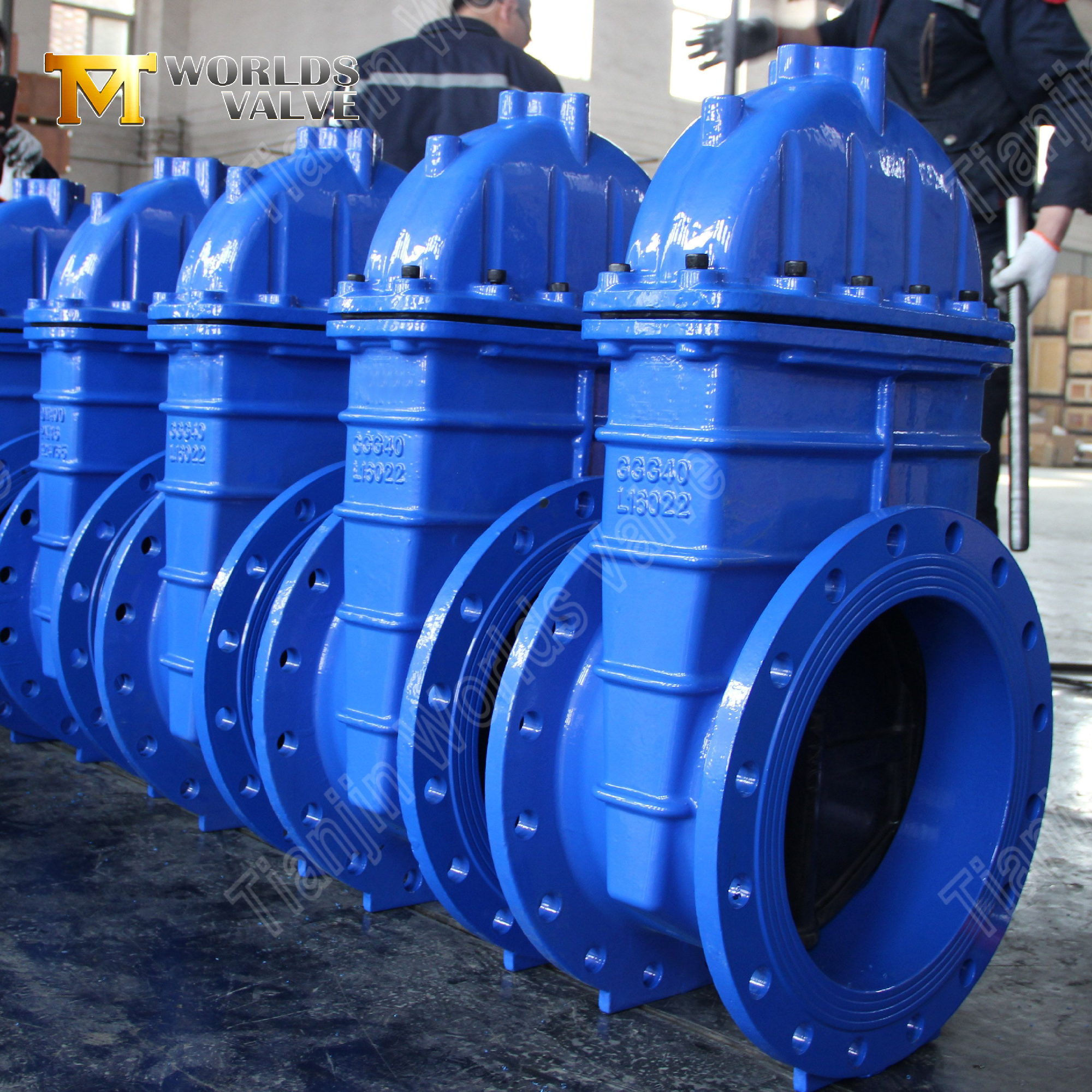

기어 작동식 비상승 스템 게이트 밸브 | 까다로운 응용 분야를 위한 안정적인 흐름 제어

소개:

기어 작동식 비상승 스템 게이트 밸브 | 까다로운 응용 분야를 위한 안정적인 흐름 제어

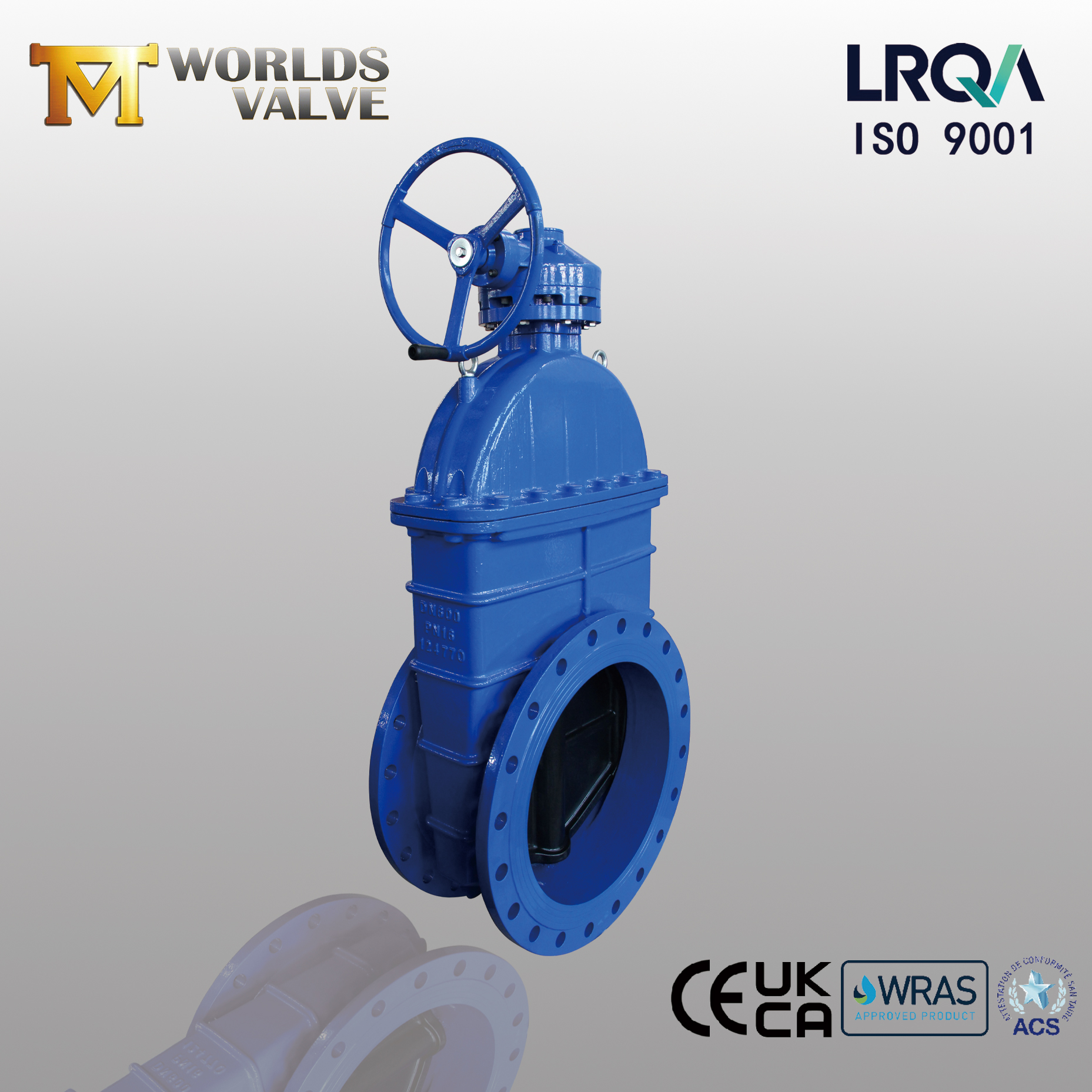

Tianjin Worlds Valve Co., Ltd. - ISO 9001, CE, UKCA 및 WRAS 인증 제조업체

RGV01-TF010203--작동 및 유지보수 매뉴얼다운로드

기술적 특징 및 디자인 장점:

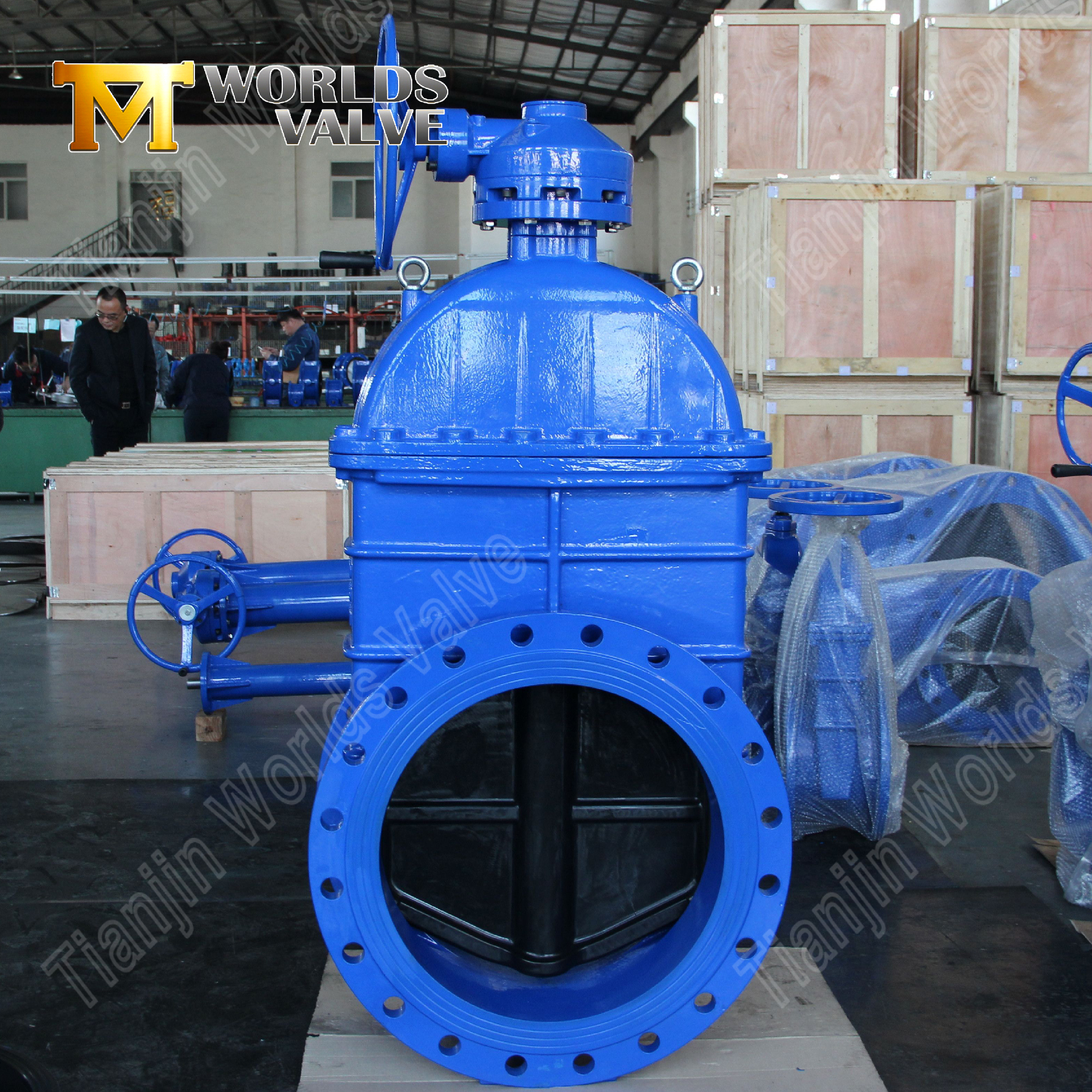

1. 효율적인 기어 운영 시스템

• 정밀 기계 설계：밸브에는 정밀 기어 맞물림을 통해 최적의 기계적 이점을 생성하는 웜 기어 메커니즘이 통합되어 있습니다. 이 시스템은 원활한 작동을 보장하는 동시에 고유한 자동 잠금 기능을 제공하여 안전한 밸브 위치를 유지합니다.

• 내구성이 뛰어난 성능 구성요소：강화된 기어 부품과 고급 표면 처리로 제조된 이 메커니즘은 긴 수명과 일관된 성능을 제공합니다. 견고한 구조로 까다로운 산업 환경에서 빈번한 작동을 견딜 수 있습니다.

• 사용자 친화적인 작동：인체공학적 입력 설계를 특징으로 하는 이 시스템은 작동 노력을 크게 줄여 손쉬운 제어를 가능하게 합니다. 유지 관리에 최적화된 설계는 서비스 요구 사항을 최소화하는 동시에 장기적인 안정성을 보장합니다.

2. 공간 절약형 비상승 스템 디자인

• 컴팩트한 설치: 스템은 수직 이동 없이 내부적으로 회전하므로 필요한 오버헤드 여유 공간이 50% 감소합니다.

• 보호되는 메커니즘: 완전히 밀폐된 스템으로 부식, 충격 손상 및 무단 작동을 방지합니다.

• 제한된 공간에 이상적: 밸브 피트, 지하 챔버 및 혼잡한 기계실에 적합합니다.

3. 우수한 밀봉 성능

• 탄력있는 장착 디자인: EPDM 또는 NBR 캡슐형 웨지는 기밀 차단을 보장합니다(EN 12266-1 클래스 A).

• 제로 누출: 고무-본체 밀봉으로 금속-금속 접촉을 제거하여 수천 번의 사이클 후에도 누출을 방지합니다.

• 부식 방지 재료: 스테인레스 스틸 스템과 에폭시 코팅 본체는 열악한 환경에서도 긴 사용 수명을 보장합니다.

4. 내구성 있는 건축 자재

• 본체 재질: 250μm 융합 에폭시 코팅이 적용된 고급 연성철(EN-GJS-500-7)

• 줄기: 정밀 가공된 사다리꼴 나사산이 있는 AISI 420 스테인리스 스틸

• 기어 구성요소: 내부식성 코팅 처리된 열처리 탄소강 기어

5. 유지보수가 편리한 기능

• 무급유 작동: 자체 윤활 청동 부싱 및 밀봉 베어링으로 일상적인 유지 관리가 필요하지 않습니다.

• 시각적 위치 표시기: 기어 작동기의 명확한 열림/닫힘 상태 표시

• 쉬운 접근: 탈착식 기어박스 커버로 필요한 경우 검사 및 서비스가 단순화됩니다.

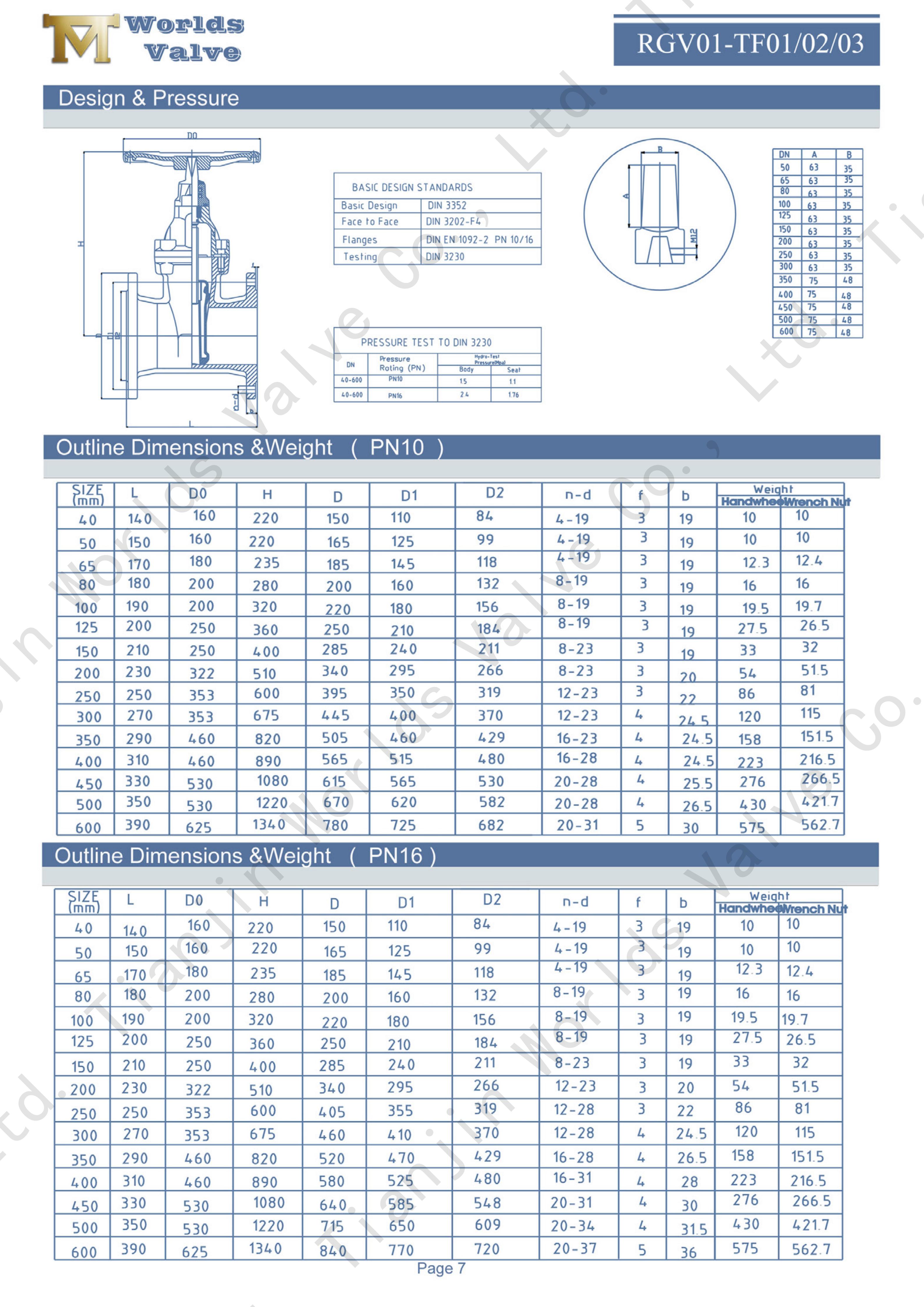

기술적인 매개변수:

경쟁 우위：

• 공간 최적화: 비상승 스템 설계로 수직 간격이 제한된 지역에도 설치 가능

• 간편한 작동: 기어 감속 시스템으로 필요한 작동 토크를 최대 60%까지 줄입니다.

• 내구성: 부식 방지 소재와 내후성 기어박스로 긴 서비스 수명 보장

• 제로 유지보수: 자체 윤활 구성 요소와 밀봉된 메커니즘으로 일상적인 유지 관리가 필요하지 않습니다.

• 글로벌 규정 준수: CE, UKCA 및 WRAS 인증은 국제 프로젝트 사양을 용이하게 합니다.

• 안정적인 씰링: 탄력 있는 장착형 디자인으로 장기간 비활성 후에도 완벽한 차단 보장

산업 응용

• 물 분배 시스템: 본선 격리, 저장소 제어 및 펌핑 스테이션

• 화재 예방: 스프링클러 시스템, 소화전 공급 라인 및 소방 물 탱크

• 산업 가공: 냉각수 회로, 화학물질 투여 및 공정수 라인

• 폐수 처리: 폐수 제어, 슬러지 처리 및 여과 시스템

• 건축 서비스: 지하 밸브 챔버, 라이저 시스템 및 기계 장비실

결론:

정밀한 기어 작동과 공간 절약형 비상승 스템 설계를 결합한 이 게이트 밸브는 기존 밸브가 적합하지 않은 물 분배, 화재 방지 및 산업 응용 분야에서 안정적인 성능을 제공합니다.

특정 요구사항 충족:
