이 DN80 모델은 연성철 본체, EPDM 오버몰딩이 적용된 연성철 디스크, SS420 스테인리스강 스템, EPDM 시트를 특징으로 합니다. 이 재료 조합은 우수한 내식성, 기밀 밀봉 및 긴 서비스 수명을 제공합니다. PN16(16bar) 등급으로 까다로운 서비스 조건에 맞게 제작되었습니다.
15년 이상의 수출 경험을 보유한 직접 OEM/ODM 제조업체로서 당사는 재료, 크기, 압력 등급, 코팅, 액추에이터 및 포장 등 모두 귀하의 정확한 사양에 맞춰진 완전 맞춤형 솔루션을 제공합니다. 당사의 제품은 50개 이상의 국가로 수출되며 ISO 9001, CE, UKCA, WRAS 및 ACS 인증을 받았습니다.

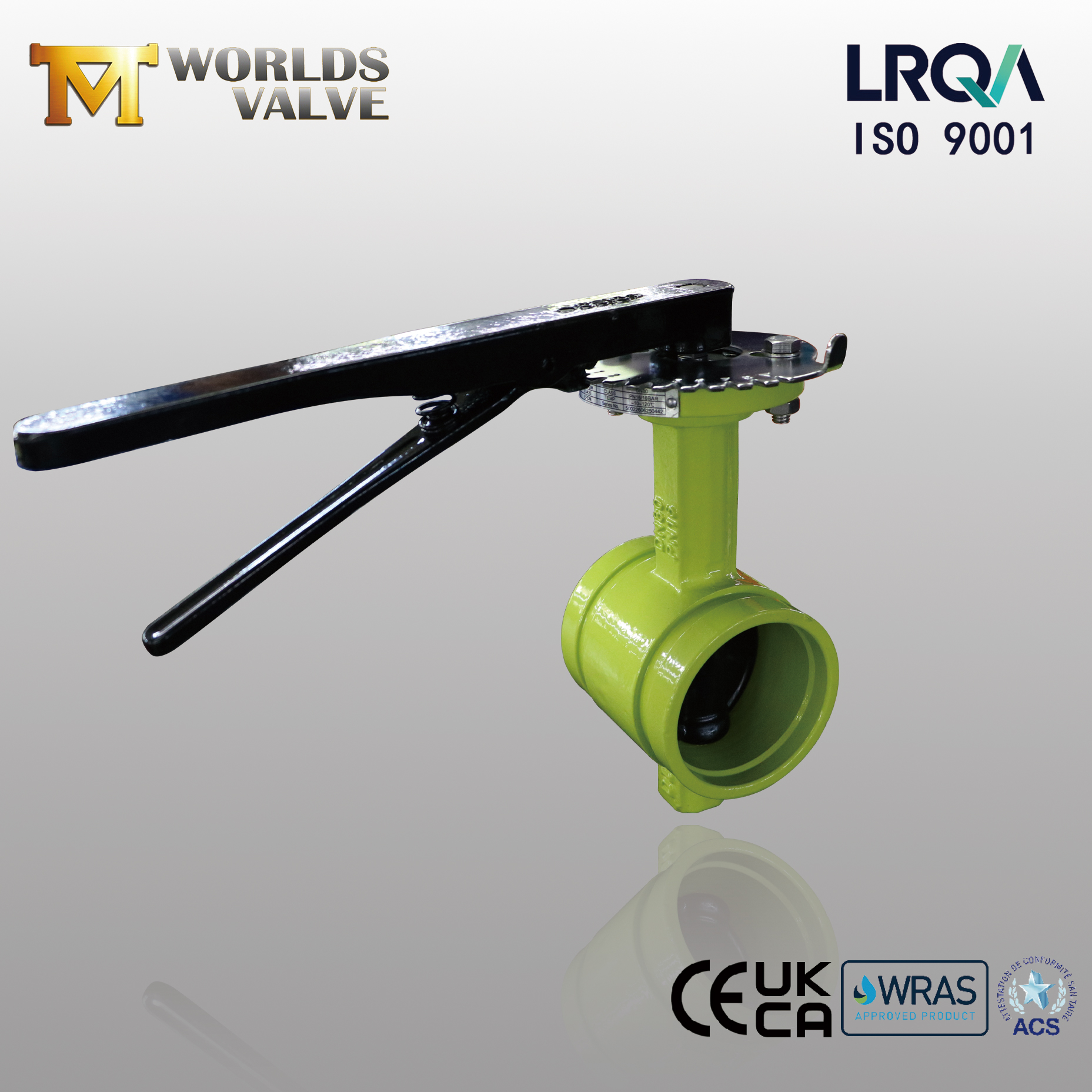

그루브 엔드 버터플라이 밸브 | DI 바디 | DI 디스크 코팅 EPDM 시트 | SS420 줄기 | 16 바
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체
CBF02-TG01 - 상세 제품 정보

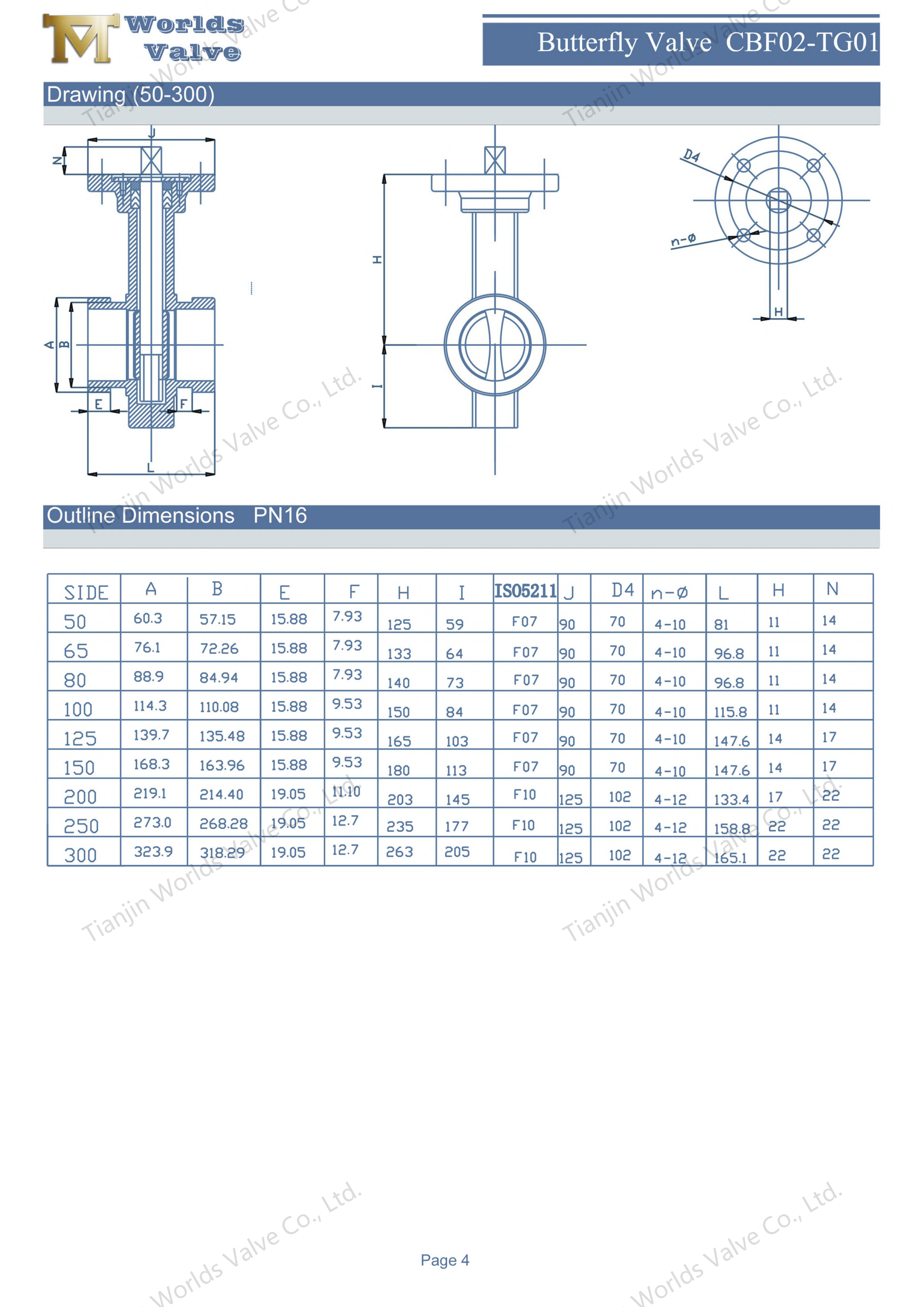

매개변수 | 사양(본 모델) |
밸브 종류 | 그루브 엔드 버터플라이 밸브(동심/중심선) |
크기 | DN80(3인치) |
압력 등급 | PN16(16바) |
본체 재질 | 연성이 있는 철 (GGG40/500-7) |
디스크 재질 | EPDM 오버몰딩을 사용한 연성철 |
줄기 재료 | SS420 스테인레스 스틸 |
시트 재질 | EPDM(에틸렌 프로필렌 디엔 모노머) |
연결 종료 | 홈이 있는 끝부분(AWWA C606 준수) |
상단 플랜지 | ISO 5211 |
작업 | 핸드 레버(잠금 플레이트 포함), 기어 작동기, 전동 액추에이터, 공압식 액추에이터 또는 체인휠 |

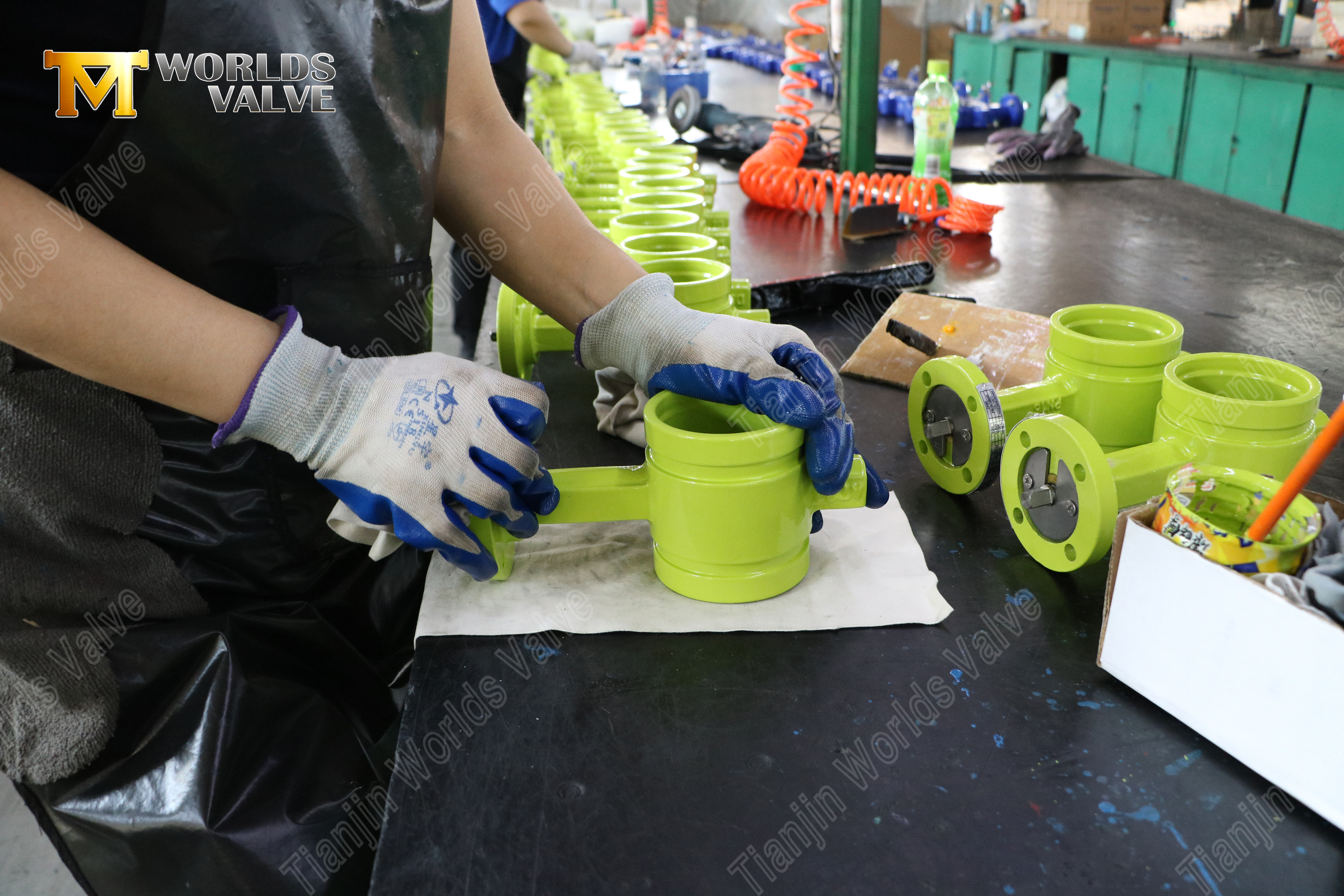

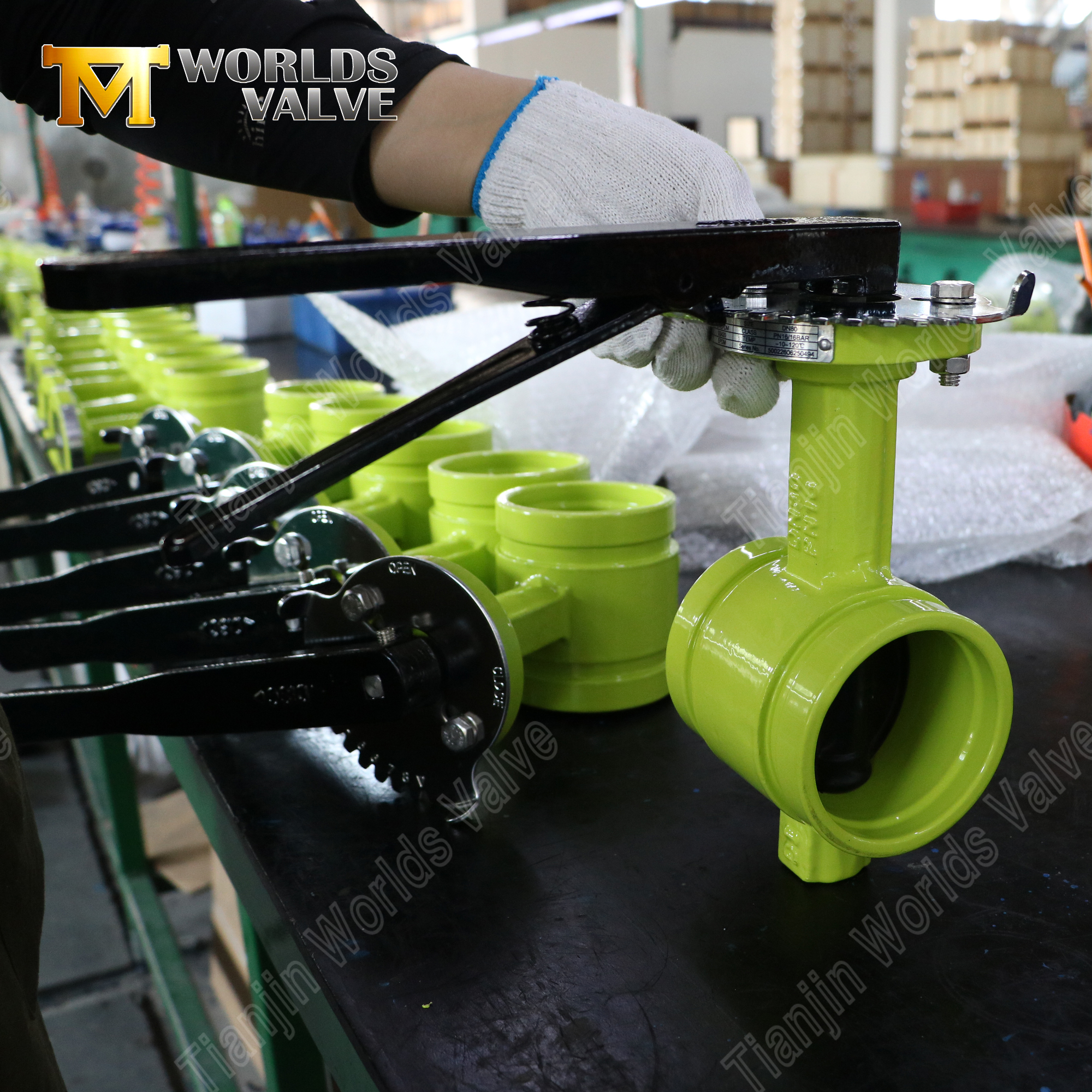

그루브형 끝단 디자인은 기존의 플랜지형 또는 나사형 연결에 비해 상당한 이점을 제공합니다.
용접 없음, 나사산 없음 – 밸브는 두 개의 기계식 그루브 커플링을 사용하여 파이프라인에 연결됩니다. 커플링 사이에 밸브를 삽입하고 조이기만 하면 됩니다. 화기 작업 허가, 스레딩 기계, 플랜지 개스킷이 없습니다. 설치는 간단하고 빠르며 안전합니다.
60% 더 빠른 설치 -플랜지 밸브에 비해 그루브 엔드 밸브는 훨씬 짧은 시간에 설치됩니다. 대규모 프로젝트의 경우 이는 상당한 인건비 절감과 보다 빠른 프로젝트 완료로 이어집니다.
손쉬운 유지 관리 - 동일한 그루브 커플링을 사용하여 밸브를 제거하고 다시 설치할 수 있으므로 나머지 배관 시스템을 방해하지 않고 유지 관리 및 교체가 단순화됩니다.
컴팩트 & 공간 절약 - 홈이 있는 엔드 버터플라이 밸브는 플랜지 대체 밸브보다 더 컴팩트하며 좁은 장비실과 혼잡한 파이프 랙에 쉽게 맞습니다.

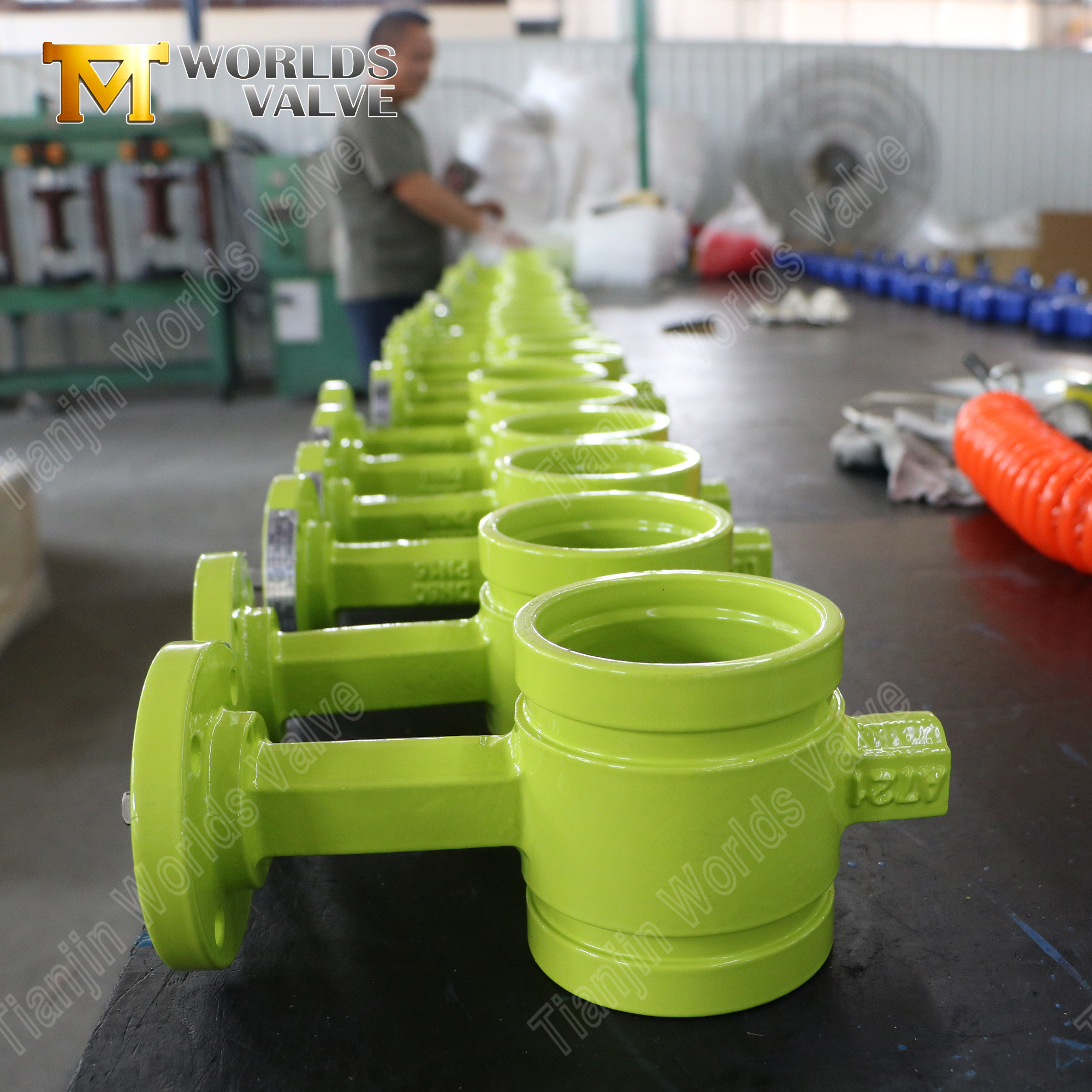

밸브 본체는 연성철 GGG40(ASTM A536 65-45-12)으로 제조됩니다.
회주철 강도의 두 배 – 연철은 인장 강도가 약 두 배 더 높아 PN16 서비스 및 압력 서지 조건에 이상적입니다.
탁월한 내충격성 - 구상 흑연 구조는 기계적 충격과 진동을 견디는 뛰어난 인성을 제공합니다.
부식 방지 – 표준 에폭시 코팅(최소 250μm)과 결합된 연성 철 본체는 물, 폐수 및 일반 산업 서비스에 대한 안정적인 부식 방지 기능을 제공합니다.

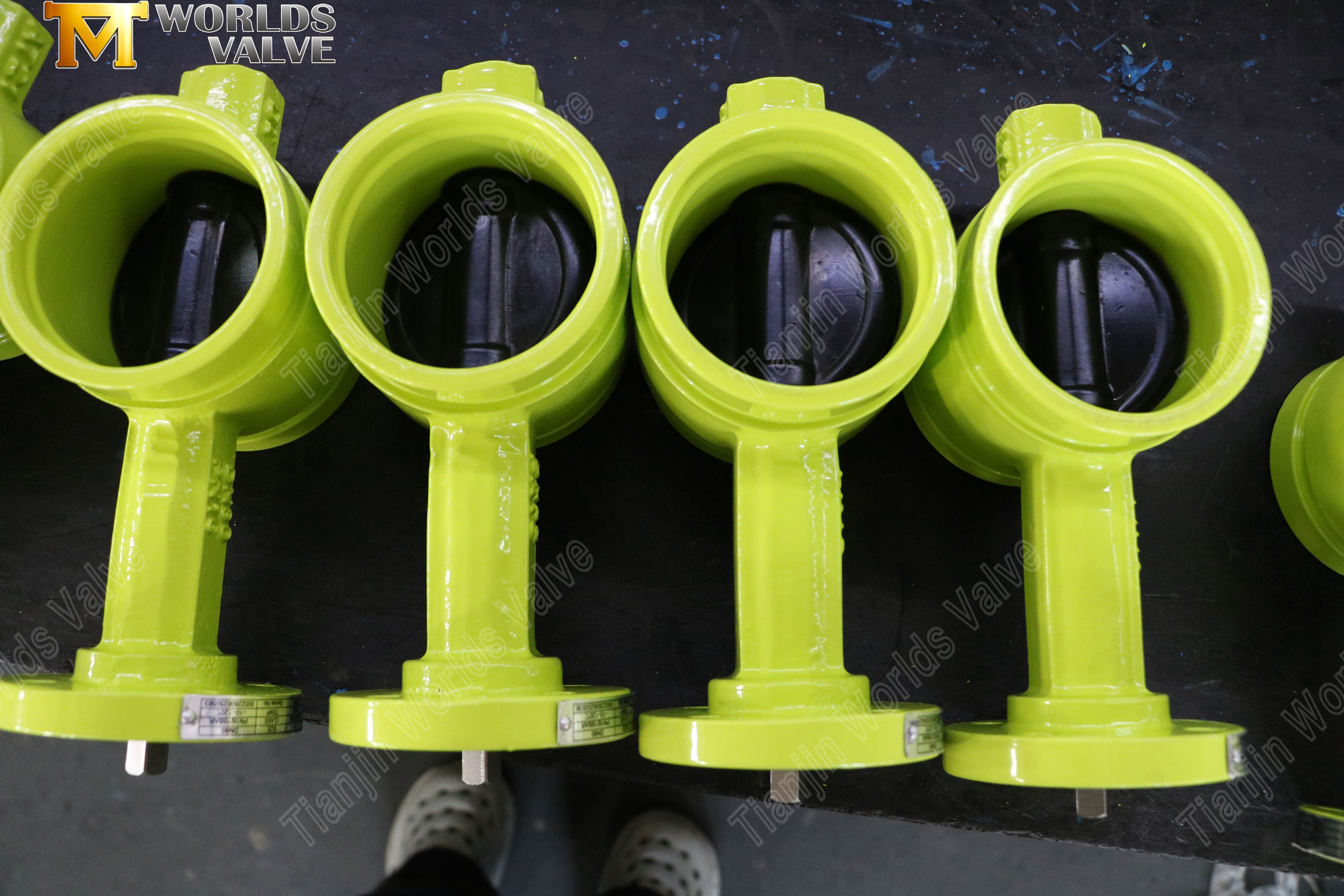

디스크에는 EPDM 고무 오버몰딩이 적용된 연성 철 코어가 포함되어 있습니다.
기포 밀봉 밀봉 – EPDM 오버몰딩은 시트에 대해 탄력 있는 밀봉 표면을 생성하여 EN 12266-1 및 API 598 인증을 받은 기포 밀봉 차단 기능을 제공합니다.
최대 흐름 용량 - 오버몰딩 설계로 별도의 라이너가 필요하지 않으므로 더 큰 흐름 통로와 더 높은 Cv 값이 가능합니다.
완전 부식 방지 – EPDM 층은 연성 철 디스크를 완전히 캡슐화하여 부식으로부터 보호하고 서비스 수명을 연장합니다.
EPDM 시트는 광범위한 수성 응용 분야에서 안정적인 밀봉을 제공합니다.
탁월한 방수 및 내후성 -EPDM은 물, 증기 및 실외 기후에 대한 탁월한 저항성을 제공합니다.
넓은 온도 범위 – -20℃에서 +120℃까지 밀봉 특성을 유지합니다.
내화학성 - 희석된 산, 알칼리, 염소와 오존을 포함한 수처리 화학물질에 대한 저항력이 있습니다.
밸브 스템은 SS420 스테인레스 스틸로 제조됩니다.
고강도 – 304/316 스테인리스 스틸보다 강도가 훨씬 높아 안정적인 토크 전달이 보장됩니다.
내마모성 - 경화된 표면은 반복적인 사이클링 중에 마모 및 프레팅을 방지합니다.
분출 방지 설계 – 고정 메커니즘은 압력 서지 시 우발적인 스템 배출을 방지합니다.
밸브에는 표준 ISO 5211 상단 플랜지가 장착되어 있습니다.

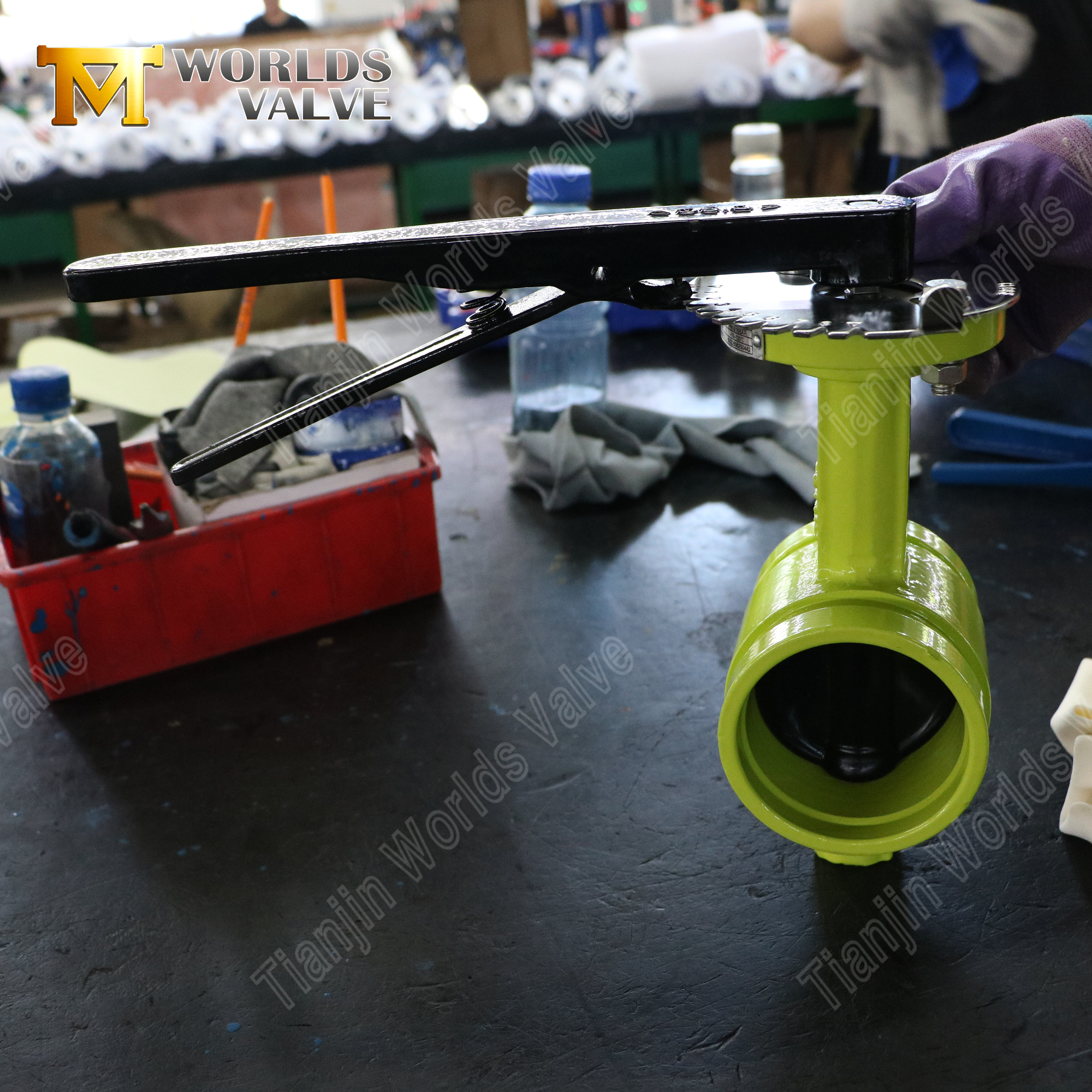

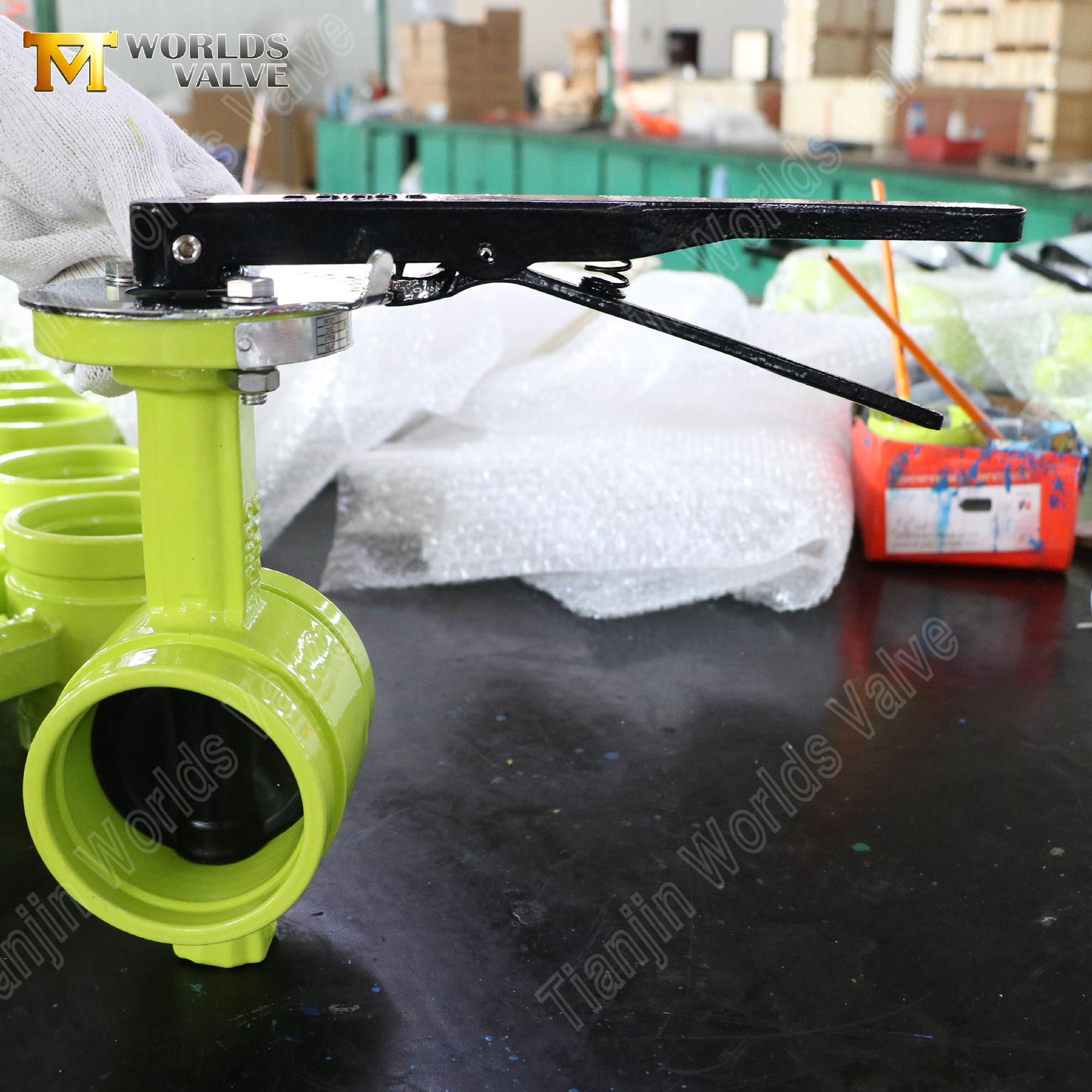

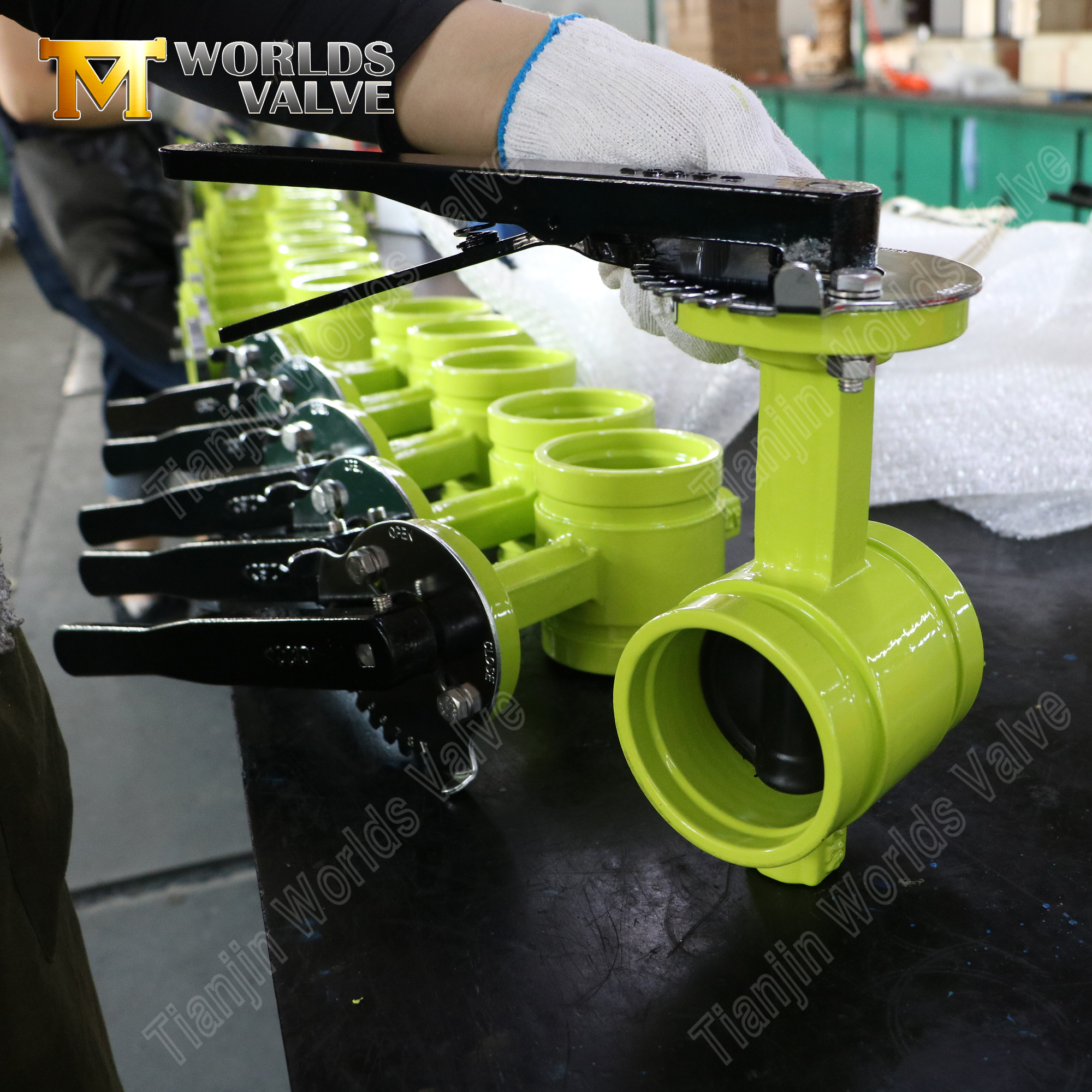

핸드 레버 – 잠금 플레이트를 사용한 빠른 수동 온오프 제어.
기어 작동기 – 개폐 표시기가 있는 자동 잠금 장치.
전동 액추에이터 – 4~20mA 피드백, 수동 오버라이드 및 PLC/SCADA 통합 기능을 갖춘 온-오프 또는 변조 유형.
공압식 액츄에이터 – 이중 작동 또는 스프링 리턴(고장 방지) 설계.
체인휠 작동 장치 – 머리 위 또는 접근이 불가능한 설치용.
요청 시 맞춤형 액추에이터 인터페이스를 사용할 수 있습니다.
산업 | 애플리케이션 |
화재 예방 시스템 | 스프링클러 시스템, 소방관, 펌프실 |
물 공급 및 분배 | 시립 수도관, 펌프장, 배전망 |
폐수 처리 | 하수관, 처리장, 폐수 시스템 |
HVAC 시스템 | 냉수, 온수, 냉각탑 시스템 |
산업 공정 | 일반 산업용 수관, 냉각수, 공정유체 |
관개 | 농업 및 조경 관개 시스템 |
1. 직접 공장, 중개자 없음 – 공장 가격 책정 및 직접 커뮤니케이션.
2. 19년 이상의 수출 경험 – 50개 이상의 국가에 원활한 물류 및 애프터 서비스 지원.
3. 완전한 OEM/ODM 맞춤화 - 재료, 크기, 압력 등급, 코팅, 액추에이터, 포장 등 모두 귀하의 사양에 맞춰져 있습니다.
4. 국제 인증 – ISO 9001, CE, UKCA, WRAS, ACS – DNV/ABS 가능.
5. 완전한 문서 – 모든 주문에 재료 인증서, 압력 테스트 보고서가 제공됩니다.
6. 100% 압력 테스트 – 배송 전에 모든 밸브를 테스트했습니다.
7. 빠른 응답 및 정시 납품 – 전담 프로젝트 관리자; 리드타임 15~40일.
8. 공장 방문을 환영합니다 – 천진에 있는 생산 라인을 견학해 보세요.
이 DN80 PN16 구성이 필요하든 특수 재료, 액추에이터 또는 코팅을 사용한 완전 맞춤형 설계가 필요하든 당사는 귀하의 사양에 맞게 제작할 준비가 되어 있습니다.
다음 정보로 문의사항을 보내주세요.
필요한 크기 및 압력 등급
미디어 유형 및 작동 온도
선호하는 재료 조합
액추에이터 유형 및 제어 요구 사항
목표수량 및 도착항
우리 영업팀은 경쟁력 있는 견적과 엔지니어링 제안을 통해 24시간 이내에 응답해 드릴 것입니다.
중국 천진에 위치한 당사 공장을 방문해주시기를 진심으로 환영합니다. 함께 밸브를 만들어 봅시다.
