고성능 이중 오프셋 버터 플라이 밸브의 주요 제조업체를 요구하는 유량 제어를 요구합니다. 당사의 밸브는 정밀 엔지니어링 된 이중 오프셋 디자인을 특징으로하며 마모 감소, 단단한 버블 팁 밀봉 및 낮은 작동 토크를 특징으로합니다. 신뢰할 수 있고 자동화 된 온/오프 또는 조절 제어를 위해 공압 작동 시스템 (스카치 요크 또는 랙 및 피니언)과 전문적으로 짝을 이룹니다. ANSI/ASME/DIN 표준 배관 시스템으로 쉽고 누출 방지 설치를 위해 강력한 이중 플랜지 엔드 (RF, FF, RTJ)로 특별히 설계되었습니다. HVAC, 발전, 화학 가공, 수처리 및 내구성 있고 효율적이며 비용 효율적인 차단이 필요한 산업 응용 분야에 이상적입니다.

모델：
EBF01-TF02
제품 브랜드：
OEM | ODM | WDS

수량：
가용성 상태:





귀하의 메시지 바구니에 담기

제품 설명

소개:

공압 작동이있는 이중 오프셋 나비 밸브 | 이중 플랜지 산업 솔루션

Tianjin Worlds Valve Co., Ltd. - API 609 & ISO 5211 인증 제조업체

EBF01-TF02-작동 및 유지 관리 매뉴얼 다운로드

공압 작동이있는 이중 오프셋 나비 밸브 이중 플랜지 산업 솔루션 -5

주요 기능 :

1. 이중 오프셋 편심

동심원 설계에 비해 작동 토크를 크게 줄여서 더 작은 액추에이터를 가능하게합니다.
CAM 동작은 개구부 바로 즉시 시트에서 디스크를 들어 올려 마찰을 실질적으로 최소화하고 밀봉 수명이 길어질 수 있습니다.
이 디자인은 우수하고 거품이 가중 된 차단 (특히 탄력성 또는 금속 좌석)과 더 높은 압력 및 온도에 적합성을 제공합니다.

2. 공압 작동 우수성

빠른 작동 및 자동화를 가능하게합니다. 공압 액추에이터는 매우 빠른 개방 및 폐쇄 속도를 제공하여 정확한 프로세스 제어와 자동화 시스템에 쉽게 통합 할 수 있습니다.
에너지 효율로 높은 토크를 제공합니다. 이들은 밸브 크기를 요구하는 데 적합한 높은 힘 출력을 제공하는 반면, 일반적으로 등가 토크를 위해 전기 액추에이터에 비해 에너지를 적게 작동해야합니다.
신뢰성과 안전 보장 : 공압 시스템은 강력하고 최소한의 유지 보수가 필요하며 전력 손실 상황의 안전을 위해 본질적으로 임계 실패-안전 모드 (공기 대기 또는 공기 대기)를 지원합니다.

3. 이중 플랜지 견고성

설치 및 밀봉을 단순화합니다. 양쪽 끝의 플랜지는 배관 시스템에 대한 강력한 볼트 온 연결을 제공하여 표준 개스킷으로 신뢰할 수있는 밀봉 및 누설 지점을 최소화 할 수 있습니다.
높은 구조적 무결성을 제공합니다. 완전한 플랜지 바디 설계는 웨이퍼 또는 러그 스타일에 비해 강도와 강성을 제공하므로 더 높은 압력 응용 분야 및 파이프 변형 감소에 적합합니다.

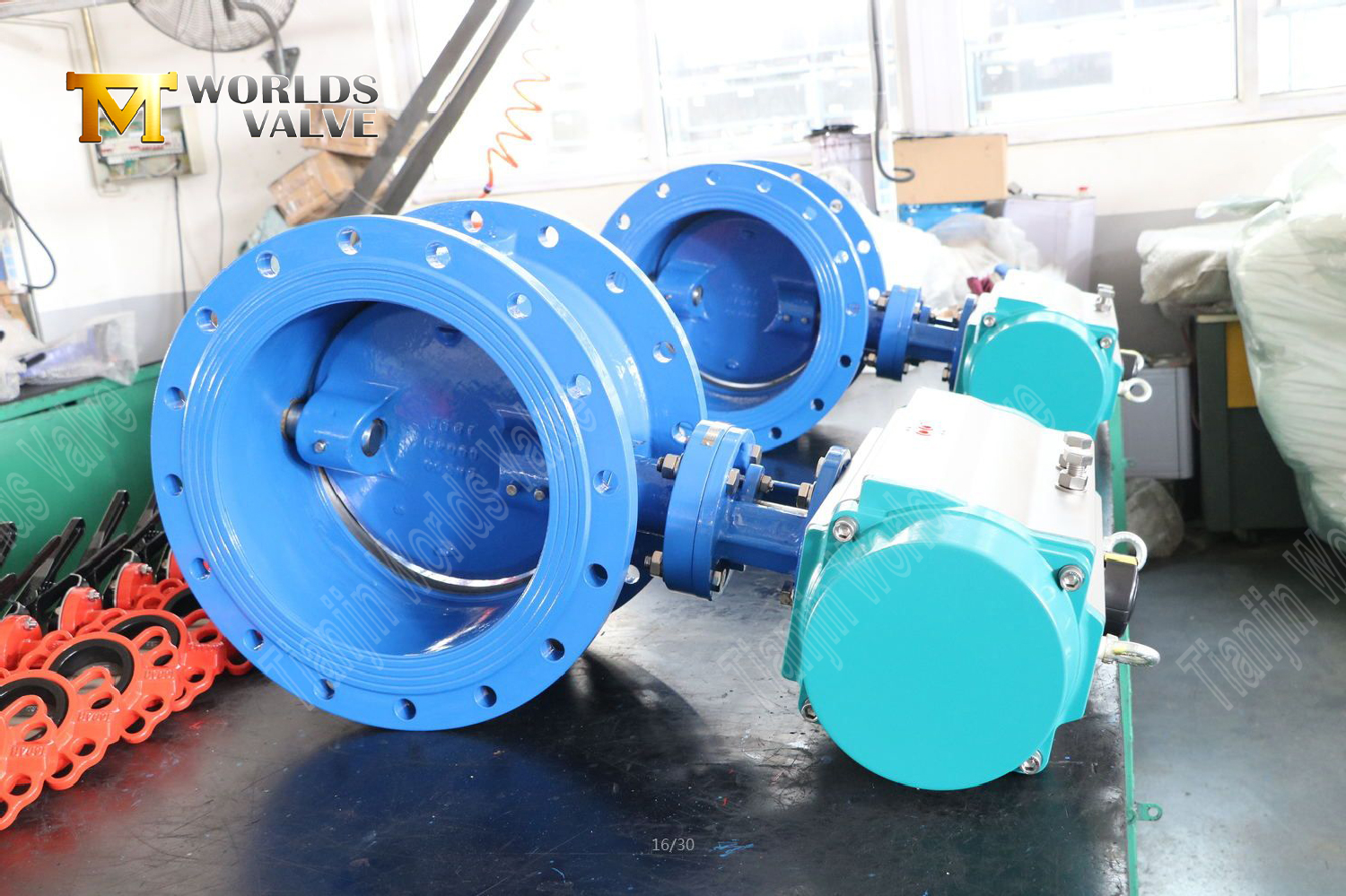

공압 작동이있는 이중 오프셋 나비 밸브 이중 플랜지 산업 솔루션 -1 (1)

기준:

모델	EBF01-TF02
크기	DN100-DN1800
압력 클래스	PN10 (10BAR) 또는 PN16 (16BAR)
설계	API 609 BSEN593 BS5155
시험	API598 ISO5208 EN12266-1
플랜지 연결	DIN2501 PN10/16, ISO7005-2 PN10/16, EN1092-2 PN10/16, ANSI B16.5 클래스 150LB, ANSI B16.47 시리즈 A 클래스 150LB, ANSI B 16.1 MSS SP44 클래스 150LB, AWWA C207
상단 플랜지	ISO5211
대면	EN558-1 시리즈 13, ISO 5752 시리즈 13
