CBF02-TA01
OEM | ODM | WDS
| 수량： | |
|---|---|

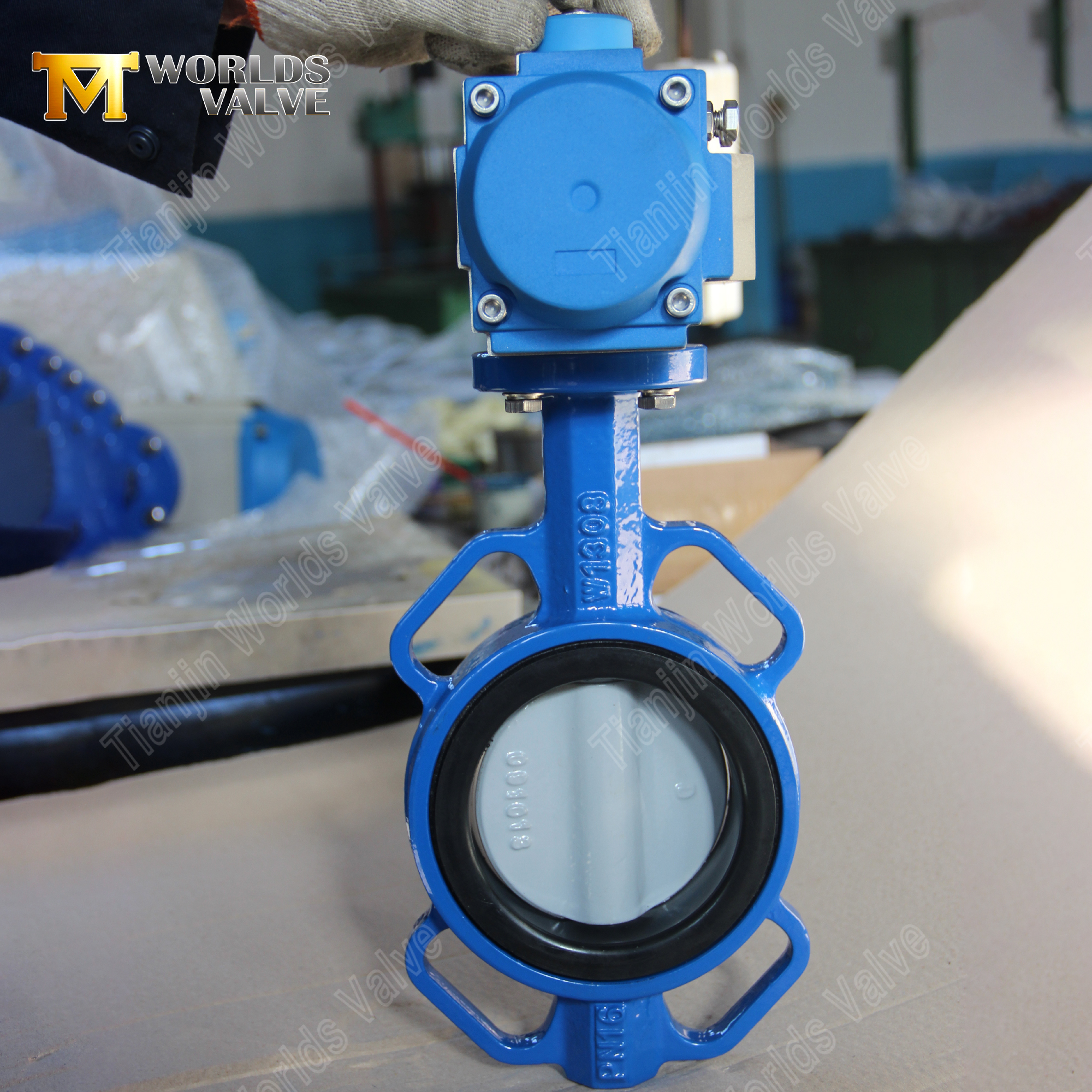

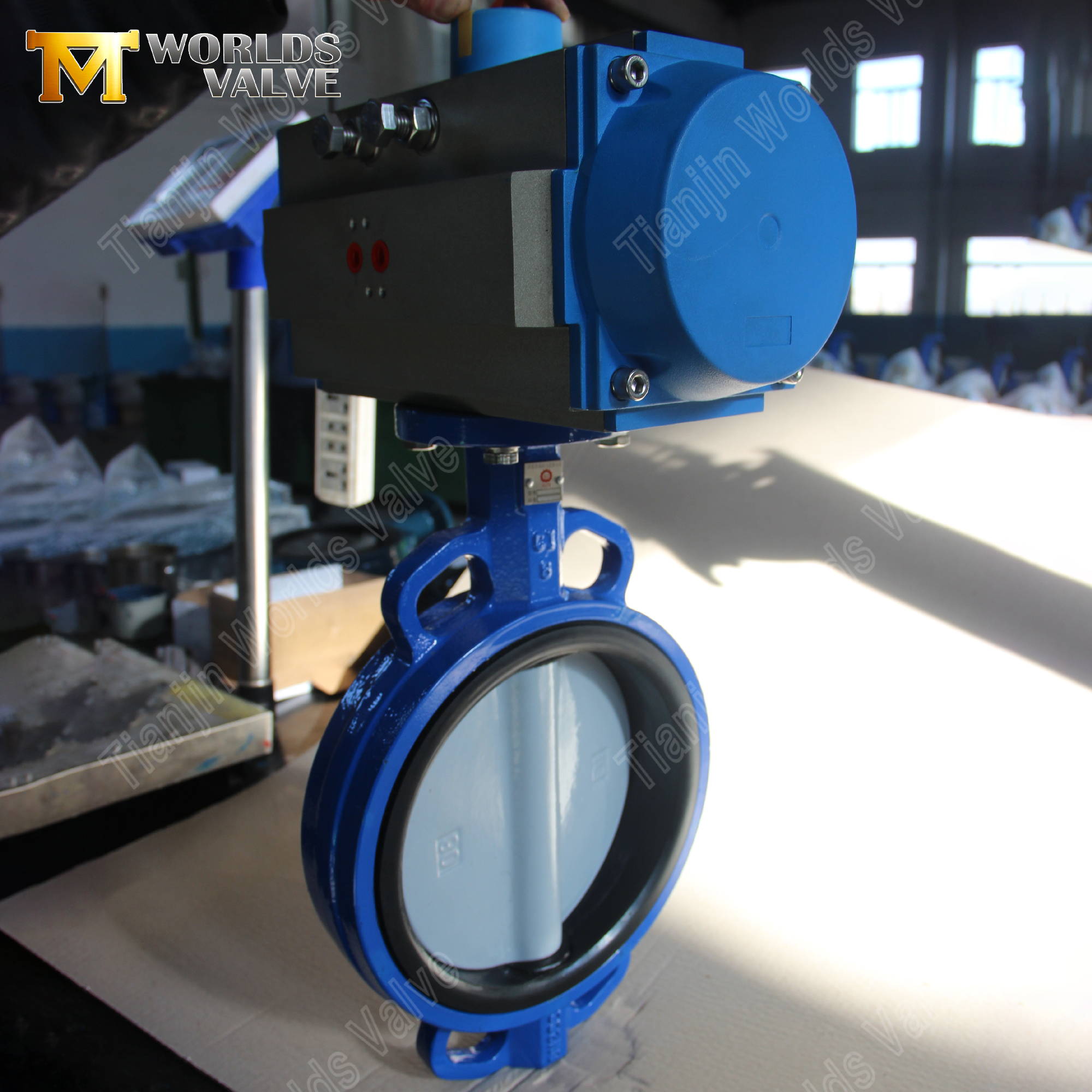

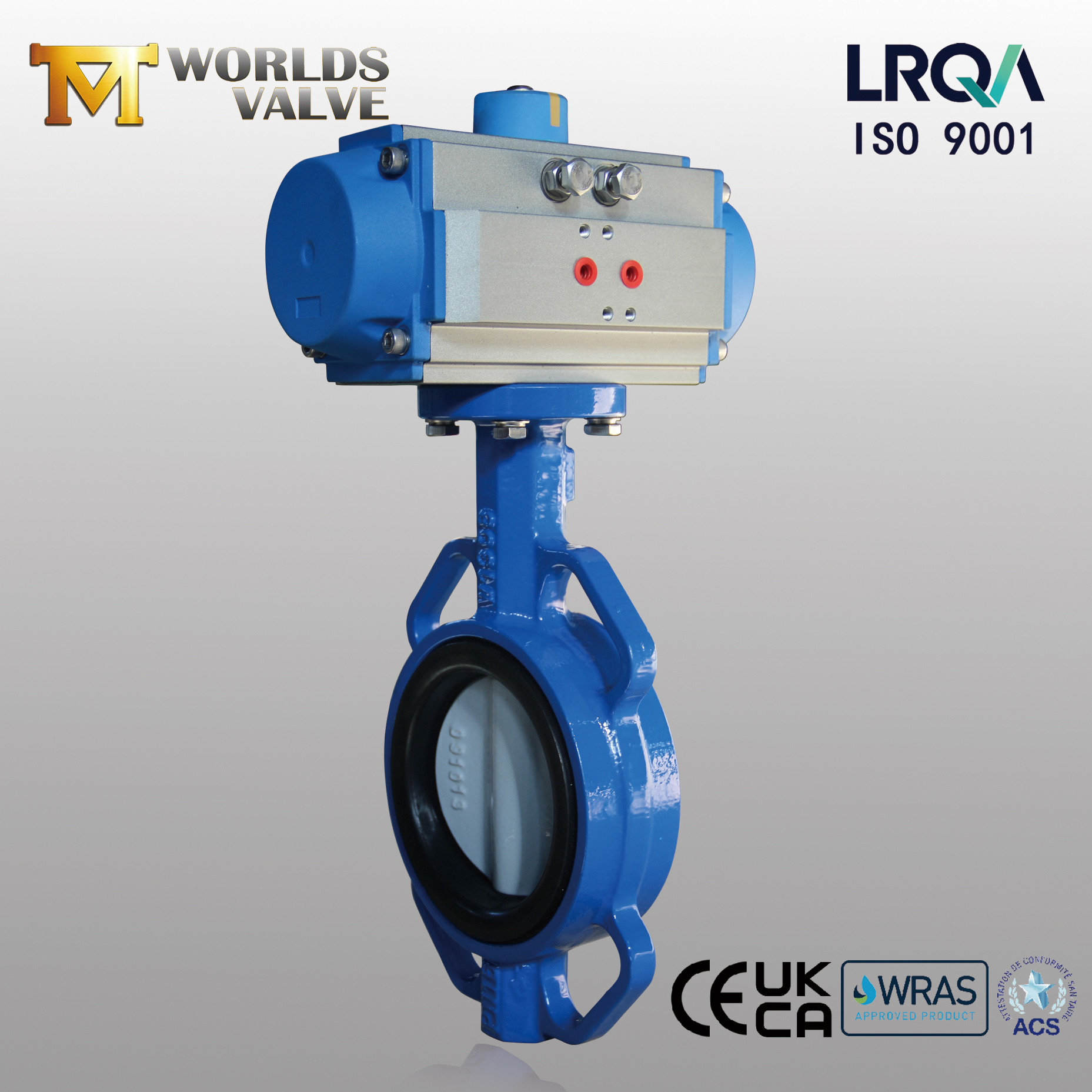

공압 작동식 웨이퍼 버터플라이 밸브는 자동화된 작동을 위해 소형 웨이퍼 스타일 본체와 공압 작동기를 결합한 1/4 회전 흐름 제어 장치입니다. 웨이퍼 설계를 통해 밸브를 두 개의 파이프 플랜지 사이에 끼울 수 있으므로 플랜지 또는 러그 설계에 비해 공간이 절약되고 전체 무게가 줄어듭니다. 공압식 액추에이터는 빠르고 안정적인 응답을 제공하므로 이 밸브는 자동화된 프로세스 라인, 원격 제어 시스템 및 빈번한 사이클링이 필요한 응용 분야에 탁월한 선택입니다.
19년 이상의 수출 경험을 보유한 직접 OEM/ODM 제조업체인 Tianjin Worlds Valve Co., Ltd.는 재료, 크기, 압력 등급, 플랜지 표준, 코팅 및 액추에이터 구성 등 모두 고객의 정확한 사양에 맞춰 완전히 맞춤화 가능한 공압 웨이퍼 버터플라이 밸브를 제공합니다. 당사의 제품은 50개 이상의 국가로 수출되며 ISO 9001(LRQA 인증), CE, UKCA, WRAS 및 ACS 인증을 받았습니다.
웨이퍼 버터플라이 밸브 |CI 본체 | 나일론 코팅 DI 디스크 | 공압식 액츄에이터
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체

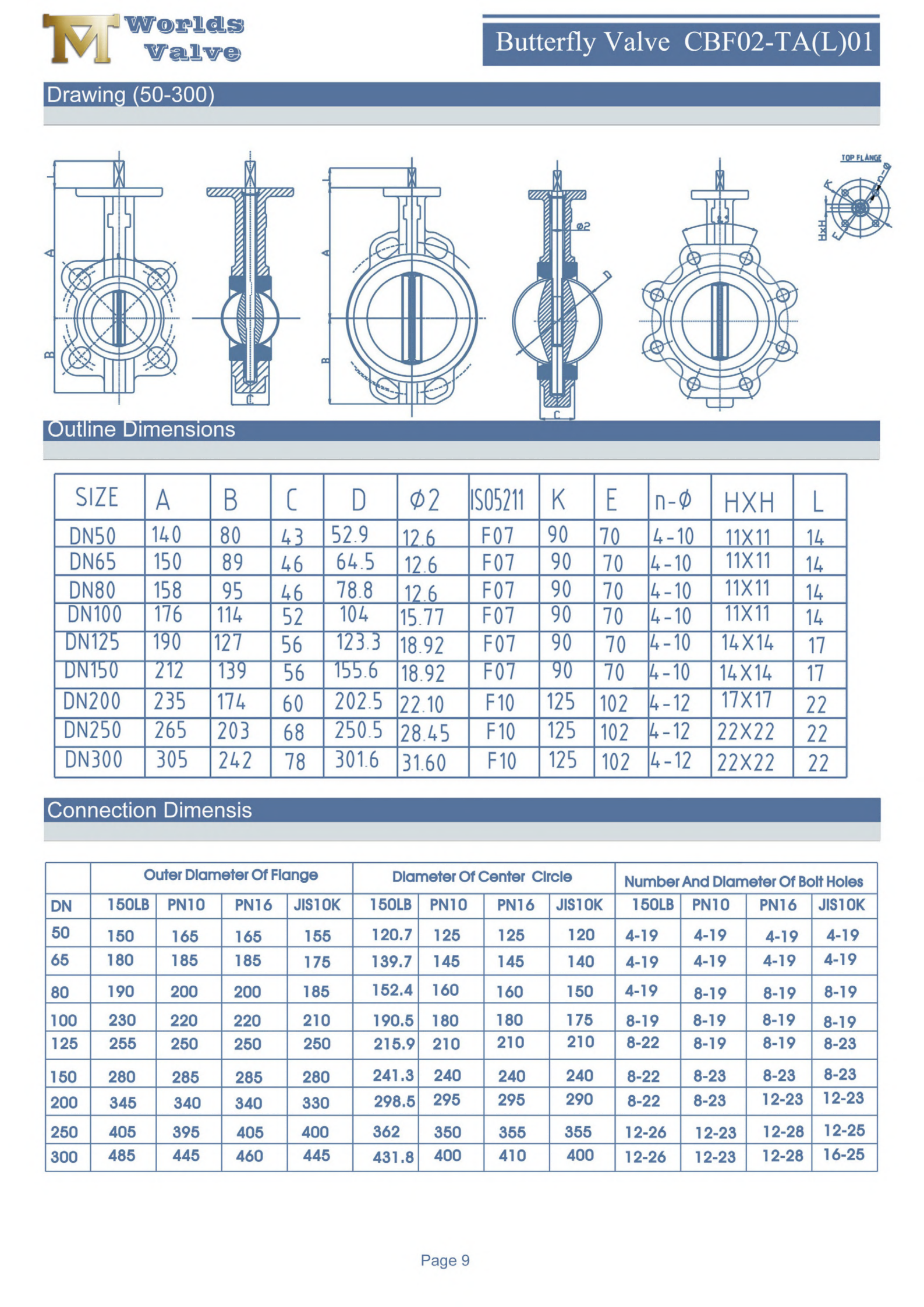

CBF02-TA01 - 상세 제품 정보
이 모델은 다음 매개변수로 구성됩니다. 아래 나열된 모든 항목은 귀하의 특정 요구 사항에 맞게 맞춤화할 수 있습니다.
매개변수 | 사양(본 모델) | 맞춤화 가능 |
본체 재질 | 회주철(ASTM A126 클래스 B) | 연성 철, WCB, CF8, CF8M, 듀플렉스, 슈퍼 듀플렉스 |
디스크 재질 | 나일론 코팅이 된 연성철 | CF8(304), CF8M(AISI 316), 알루미늄 청동, 듀플렉스, PTFE 캡슐화 |
줄기 재료 | SS420 | SS304, SS431, SS316, 모넬 K500 |
시트 재질 | EPDM | NBR, Viton/FKM, PTFE, 하드 백업 시트(금속 지지) |
압력 등급 | PN16 | PN6, PN10; PN16; PN25; 150류; 300류; JIS 10K/16K |
크기 범위 | DN50–DN3000(2″–120″) | 요청 시 모든 중간 크기 제공 가능 |
연결 종료 | 웨이퍼 종류 | 이중 플랜지형, 러그형, 홈이 있는 끝단 |
코팅 | 에폭시 수지, 두께 250μm | 모든 RAL 색상, 맞춤형 두께, 부식 방지 코팅 |
상단 플랜지 | ISO 5211 | 다양한 액추에이터 인터페이스에 맞게 맞춤화 가능 |
작업 | 공압식 액츄에이터 | 수동, 전기, 웜기어 OP, 유압, 체인 휠 |
1. 웨이퍼형 디자인 - 컴팩트하고 경제적
공간 절약 – 웨이퍼 본체는 두 개의 파이프 플랜지 사이에 끼워져 있어 대면 공간이 최소화되고 전체 파이프라인 길이가 줄어듭니다.
경량 - 플랜지 또는 러그 설계보다 최대 40% 가벼워 취급이 단순화되고 배관 시스템의 구조적 부하가 줄어듭니다.
비용 효율적 – 더 적은 재료와 더 간단한 가공으로 웨이퍼 밸브는 범용 산업 응용 분야에 탁월한 가치를 제공합니다.
2. 본체 재질 – CI(회주철)
신뢰할 수 있는 강도 – 회주철은 물, 석유 및 가스 응용 분야에서 PN10/PN16 서비스에 적합한 기계적 강도를 제공합니다.
뛰어난 기계 가공성 – 이 소재는 정밀한 주조와 엄격한 치수 공차를 가능하게 하여 안정적인 플랜지 밀봉과 원활한 디스크 작동을 보장합니다.
경제적 선택 -CI는 높은 충격 저항이 필요하지 않은 일반 산업 서비스를 위한 비용 효율적인 솔루션을 제공합니다.
3. 디스크 재질 – 나일론 코팅 DI
탁월한 내마모성 – 나일론 코팅은 연성 철심을 마모로부터 보호하여 물, 폐수 및 약한 마모성 매체에서 디스크 수명을 연장합니다.
부식 방지 – 나일론 코팅은 부식과 화학적 공격에 저항하므로 디스크가 광범위한 산업용 유체에 적합합니다.
매끄러운 표면 - 마찰이 적은 나일론 표면은 작동 토크를 줄이고 부드러운 디스크 움직임을 보장하여 액추에이터 크기 요구 사항을 최소화합니다.
4. 공압식 액추에이터 - 빠른 응답 및 자동화
신속한 작동 – 공압식 액추에이터는 빠른 개방/폐쇄 주기를 제공하여 자동화된 프로세스 제어 및 비상 차단 애플리케이션에 이상적입니다.
유연한 구성 - 안전 요구 사항에 맞게 복동식(공기에서 열림/공기에서 닫힘) 또는 스프링 리턴(고장 방지) 설계로 제공됩니다.
액세서리 통합 – 완전한 자동화를 위해 리미트 스위치, 솔레노이드 밸브, 포지셔너 및 공기 필터 조절기를 쉽게 장착할 수 있습니다.
위험 지역 준비 – 공압 작동은 본질적으로 방폭형이므로 ATEX 또는 기타 위험한 환경에 적합합니다.
5. ISO 5211 상단 플랜지 - 표준화된 장착
범용 호환성 - ISO 5211 상단 플랜지는 맞춤형 브래킷 없이 광범위한 공압, 전기 또는 유압 액추에이터를 수용합니다.
손쉬운 업그레이드 – 자동화 요구 사항이 변경되면 밸브 본체를 교체하지 않고 액추에이터만 교체하면 됩니다.
단순화된 유지 관리 - 표준화된 장착으로 액추에이터 교체 또는 서비스 중에 가동 중지 시간이 줄어듭니다.
CI 본체와 나일론 코팅 DI 디스크가 있는 공압 작동식 웨이퍼 버터플라이 밸브는 다양한 산업 분야에서 신뢰를 받고 있습니다.
물 공급 및 분배 – 펌프 배출, 분배 본선, 구역 격리.
폐수 처리 – 하수관, 폭기 시스템, 폐수 배출.
HVAC 시스템 – 냉수, 온수, 냉각탑 회로.
산업 공정 – 냉각수, 공정 유체, 화학 물질 투여.
화재 예방 – 방화관, 스프링클러 시스템, 대홍수 밸브.
관개 – 농업 펌프장, 조경 관개.
신뢰할 수 있는 품질. 당사의 ISO 9001:2015 인증은 세계에서 가장 존경받는 인증 기관 중 하나인 LRQA에서 발행합니다. 모든 밸브에는 재료 인증서와 압력 테스트 보고서가 함께 제공됩니다. 예외는 없습니다.

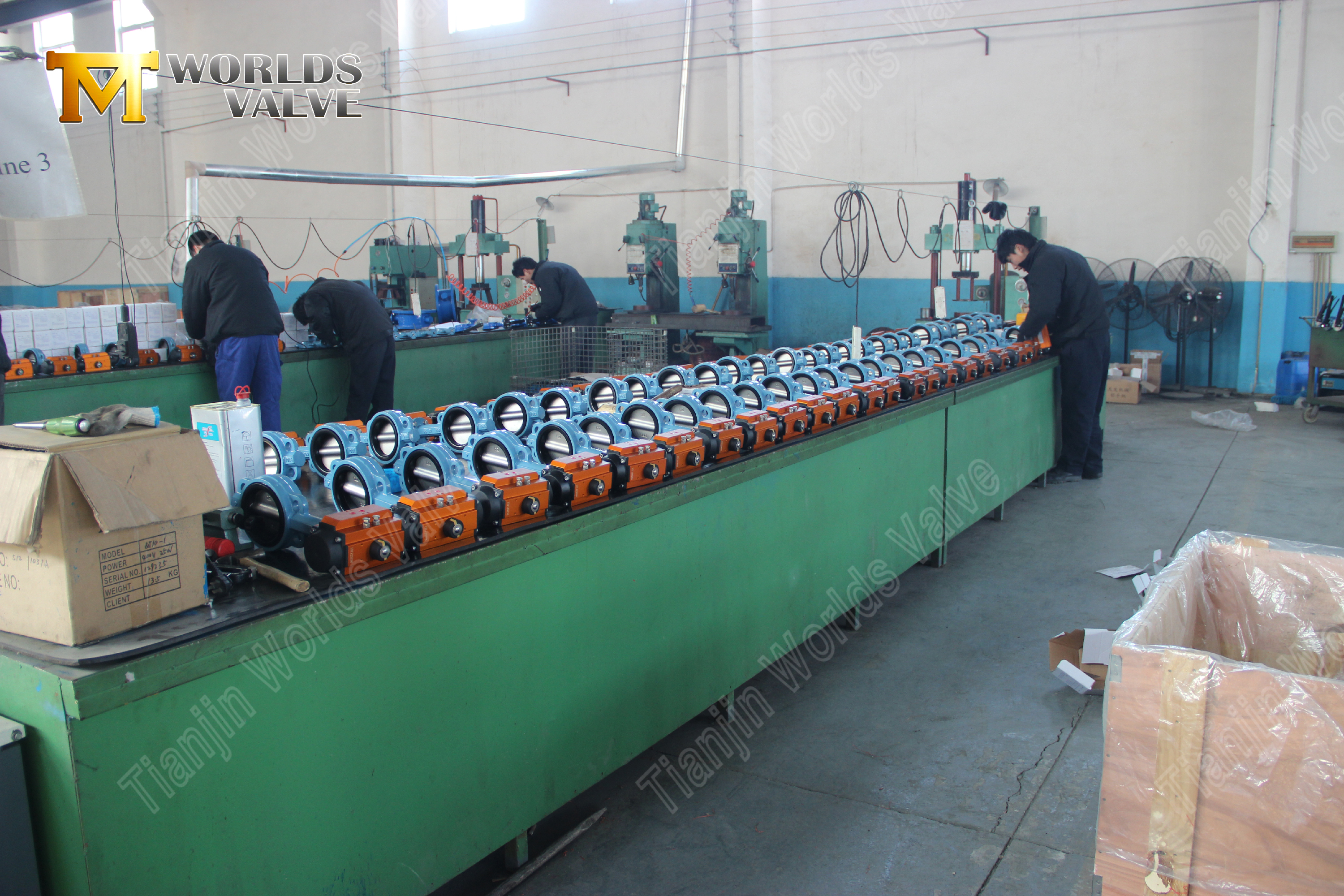

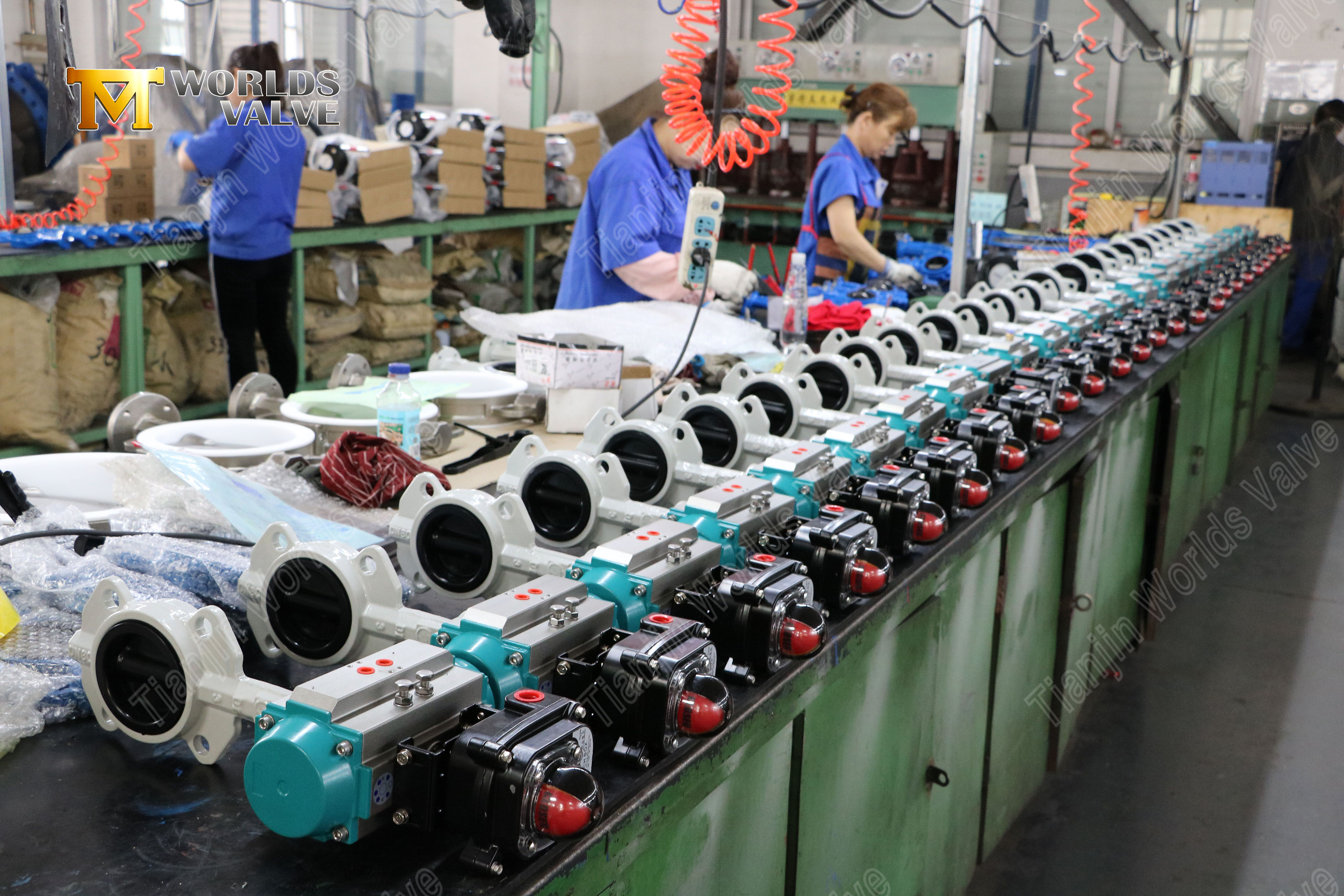

공압 밸브 전문가. 우리는 전 세계적으로 물, 산업 및 도시 프로젝트를 위한 공압 작동식 버터플라이 밸브를 제조한 광범위한 경험을 보유하고 있습니다. 당사의 액추에이터는 안정적인 성능을 위해 각 밸브와 일치하고 테스트되었습니다.
나일론 코팅 디스크 전문 기술. 당사의 나일론 코팅 DI 디스크는 코팅되지 않은 디스크에 비해 마모 및 내부식성이 우수하여 서비스 수명을 연장하고 유지 관리 비용을 절감합니다.
전체 사용자 정의. 재질, 크기, 압력 등급, 플랜지 표준(ANSI, DIN, JIS, BS), 코팅(모든 RAL 색상), 액추에이터 구성 등 모두 귀하의 사양에 맞춰져 있습니다.
19년 이상의 수출 경험. 유럽, 미주, 중동, 동남아시아 등 50개 이상의 국가에 원활한 물류 및 애프터 서비스 지원을 제공합니다.
100% 추적성. 모든 주문에 대해 재료 인증서 및 압력 테스트 보고서가 제공됩니다. 예외는 없습니다.
빠른 처리. 전담 프로젝트 관리자 일반적인 리드타임은 15~40일입니다. 천진 공장 견학을 환영합니다.
공압식 웨이퍼 버터플라이 밸브 구성, 다양한 크기나 압력 등급 또는 대규모 프로젝트를 위한 완전한 밸브 패키지가 필요한 경우 당사는 귀하의 사양에 맞게 제작할 준비가 되어 있습니다.
귀하의 요구 사항을 보내주십시오:
필요한 크기 및 압력 등급
미디어 유형 및 작동 온도
선호하는 소재 조합(바디/디스크/시트)
액추에이터 유형(복동 또는 스프링 리턴)
필요한 액세서리(리미트 스위치, 솔레노이드 밸브, 포지셔너)
플랜지 표준 및 드릴링(ANSI, DIN, JIS, BS)
목표수량 및 도착항
우리 팀은 견적 및 엔지니어링 제안을 통해 24시간 이내에 응답할 것입니다.
