고무 하드 백 좌석 API609 / API598 / EN593 A536 A395 EN1563 GJS400 GGG40 GGGG50 A126 클래스 B와 동심 웨이퍼 버터 플라이 밸브

탄력있는 장착 된 나비 밸브는 최종식 서비스에 사용할 수있는 이중 플랜지 디자인입니다. 이 버터 플라이 밸브 시리즈는 높은 CV 등급, 라인 미디어에 노출 된 최소 부품, 더 큰 신뢰성 및 장시간 수명의 입증 된 기록과 같은 다양한 설계 기능과 혜택이 많이 있습니다. 이 밸브 제품 라인의 주요 디자인 이점은 국제 호환성입니다.
  • CBF01-TA01.

가용성 상태:
수량:
sharethis sharing button

1


제품 기능 :

  • 100 % 양방향 꽉 차단.

  • 흐름 방향으로 제한없이 설치.

  • 체중 감소 및 전체 치수.

  • 저압 손실 및 에너지 비용이 절감됩니다.

  • 높은 KV / CV 값.

  • 식수 시스템 등을 청소하고 소독하기 쉽습니다.

  • 자체 청소 (잔류 물 없음).

  • 부식에 좋은 저항.


2


기술적 인 매개 변수 :


크기

DN32-DN600.

DN650-DN2000.

일의 압박감

16bar.

10Bar.

껍질

24bar.

15Bar.

봉인

18bar.

11Bar.

작동 온도

-45 ℃ ~ + 150 ℃

운영 환경

밸러스트 및 빌지 시스템 화학 처리

담수화 식물 드릴링 rigs 마시는 물

건조 분말 음식 및 음료 가스 식물

HAVC 광산 산업 종이 산업 모래 해수 설탕 산업 처리

열 기술 수처리 폐수

운전 방법

손 레버 웜 기어 전기 공압



3

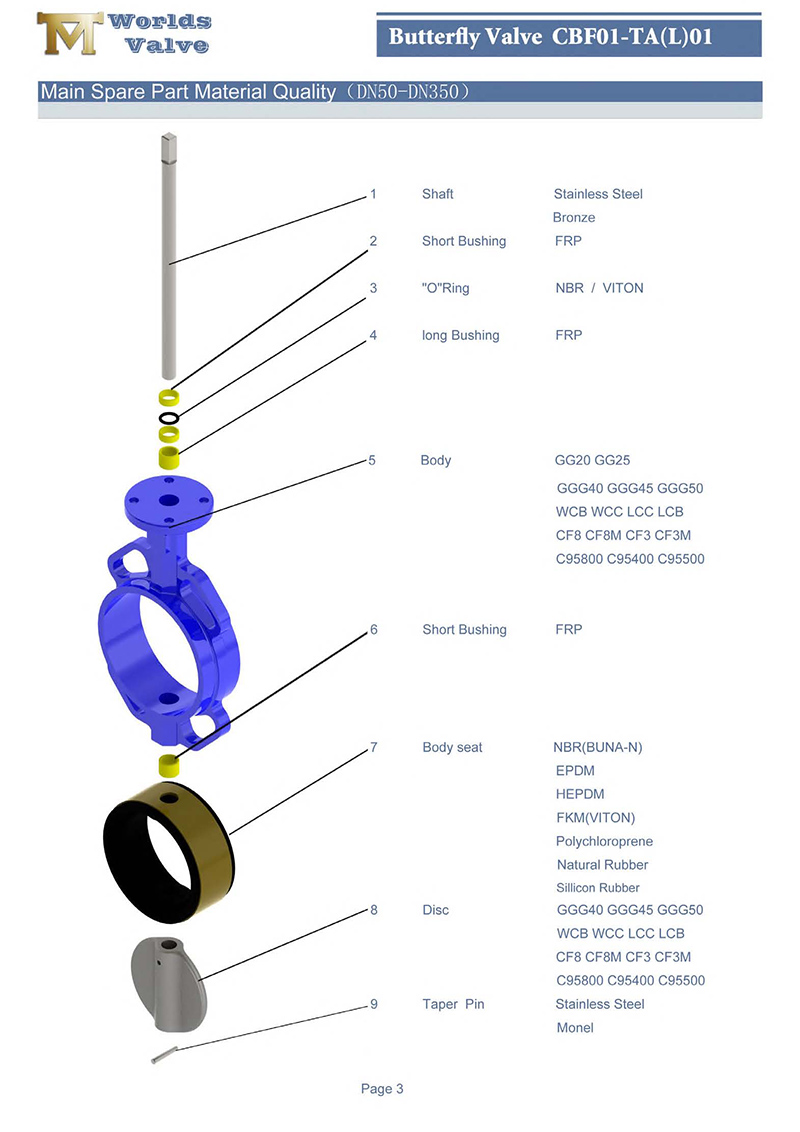

주재료:

이름

재료

신체

주철 연성 철 탄소강 스테인레스 스틸 알 - 청동

디스크

연성 철 탄소강 스테인레스 스틸 알 - 청동

샤프트

스테인레스 스틸 모넬 K500.

Seat

Buna NBR EPDM Viton PTFE HEPDM 네오프렌 Hypalon 천연 고무


4


이그제큐티브 표준 :


디자인 표준

EN 593, MSS SP67 API 609 BS5155.

검사 및 테스트

API 598 ISO 5208 EN 12266.

최종 표준

ANSI B16.1 CL. 125LB & B16.5 CL. 150lb.

2129 테이블 D & E BS 10 테이블 D & E

DIN 2501 PN6, PN10 & PN16

EN 1092 PN6, PN10 & PN16

ISO 2531 PN6, PN10 & PN16

ISO 7005 PN6, PN10 & PN16

KS B 1511 / JIS B 2210 5K & 10K

MSS SP44 CL. 150LB AWWA C207.

SABS 1123 표 1000/3 & 3600/3.

면 대면

ISO 5752, EN 558, MSS SP67 및 API 609 DIN3202

탑 플랜지

ISO 5211.



5
