CBF02-TA04
OEM|ODM
| 수량： | |
|---|---|

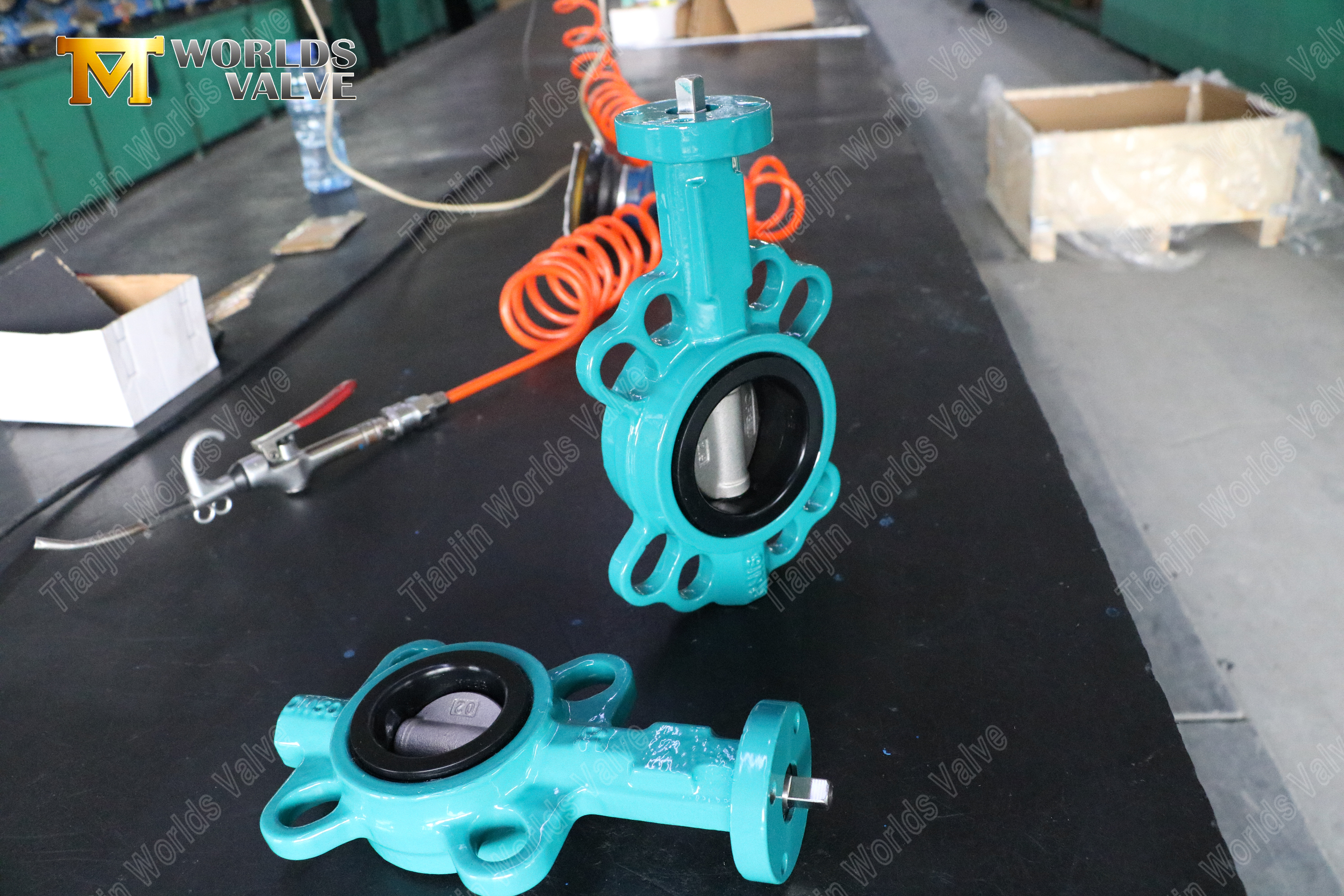

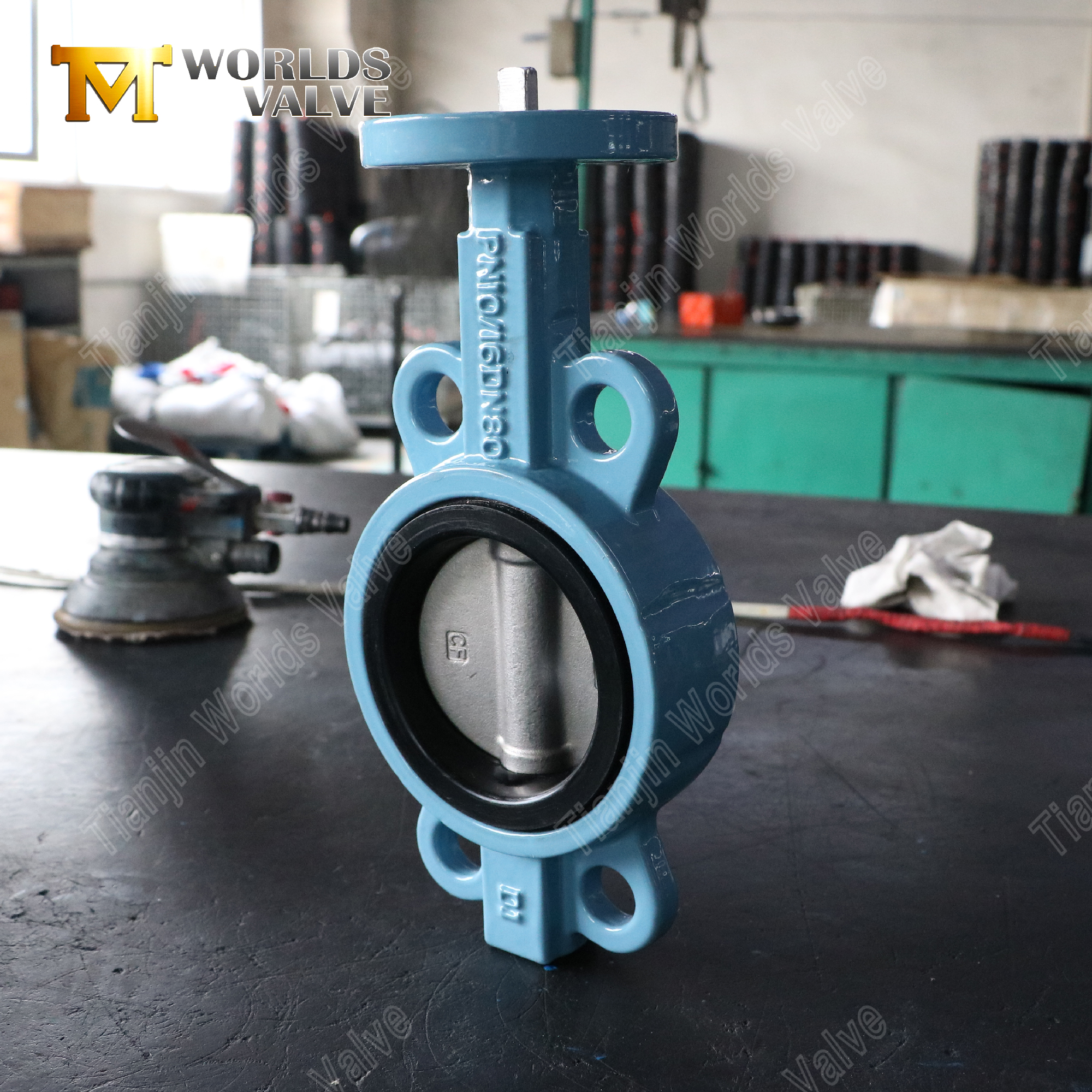

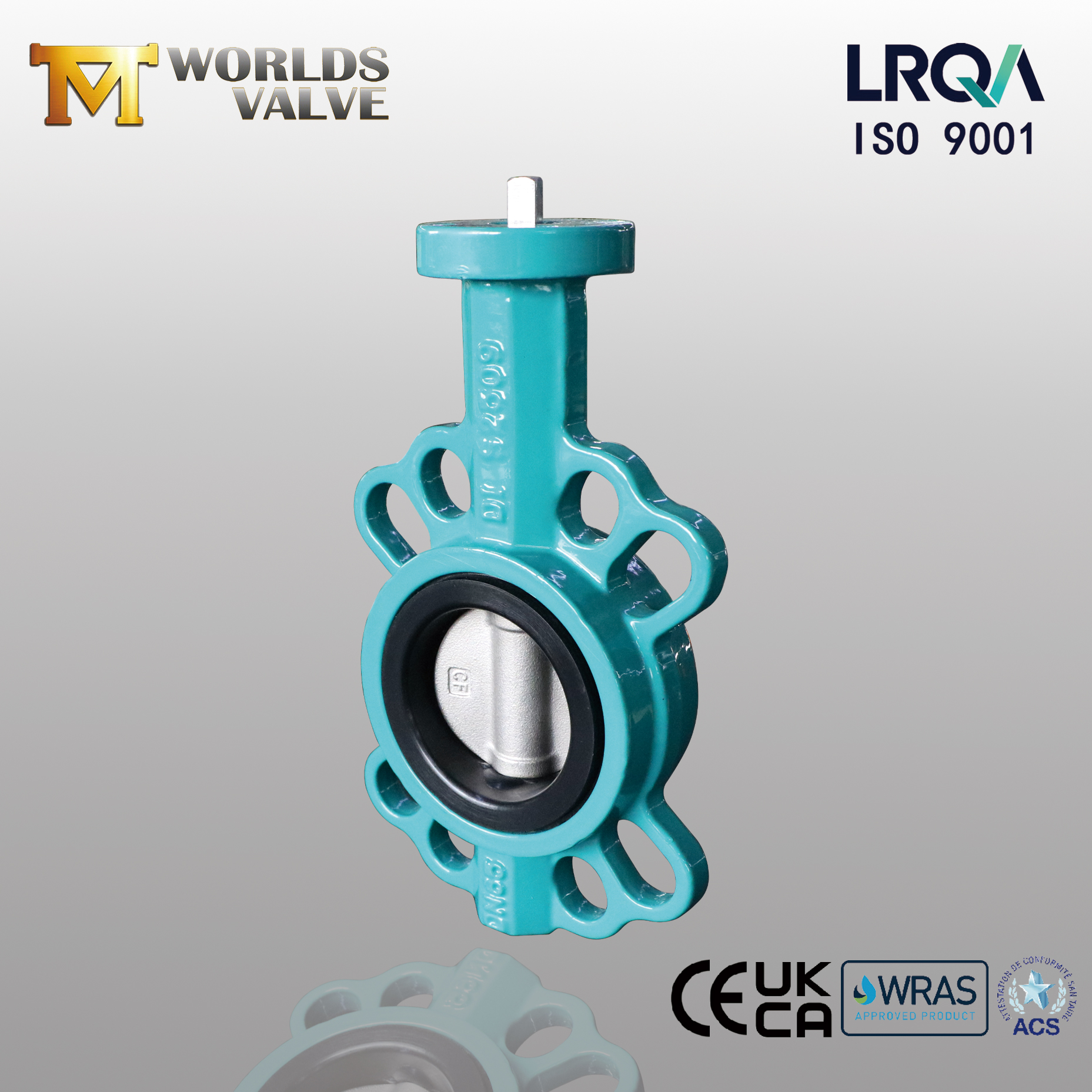

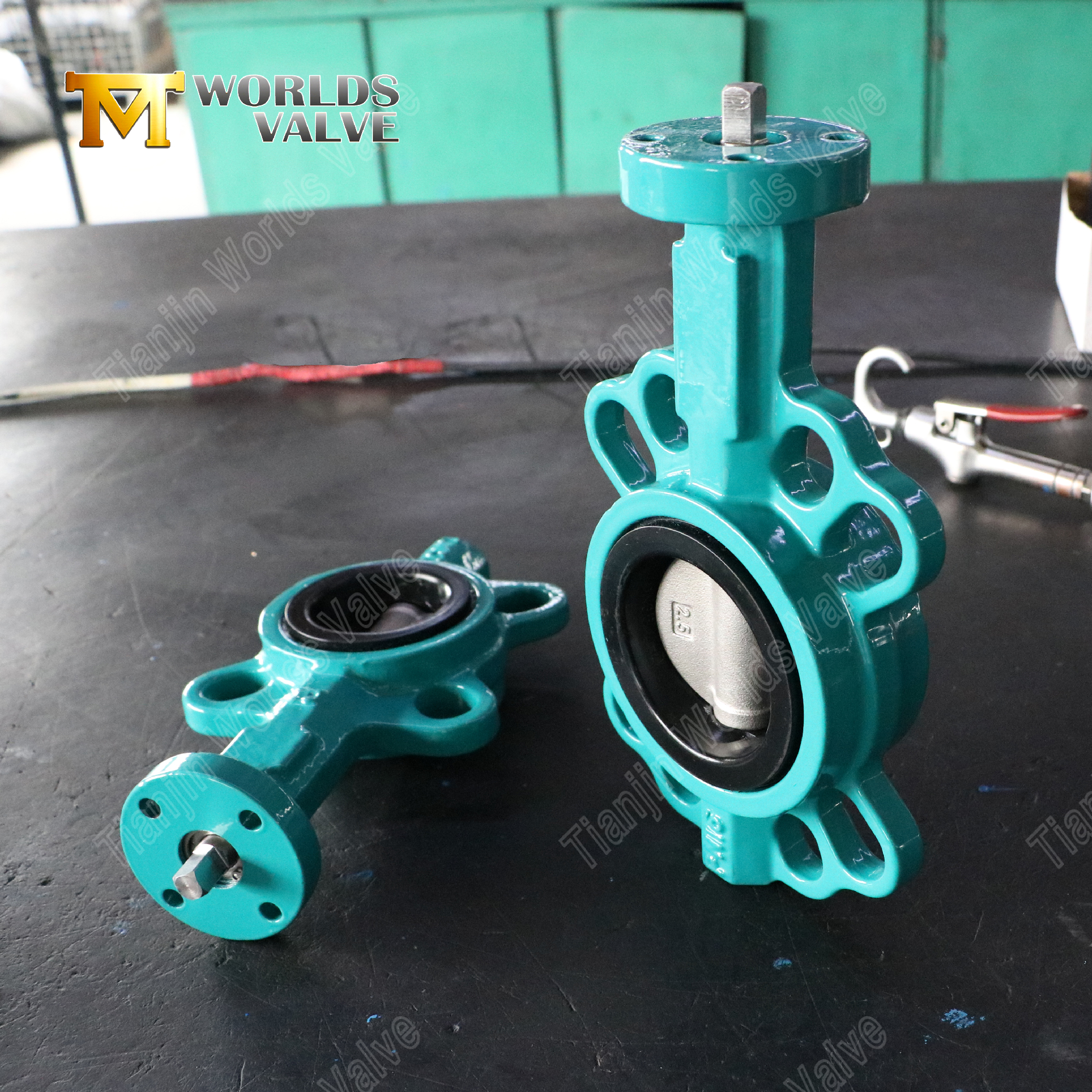

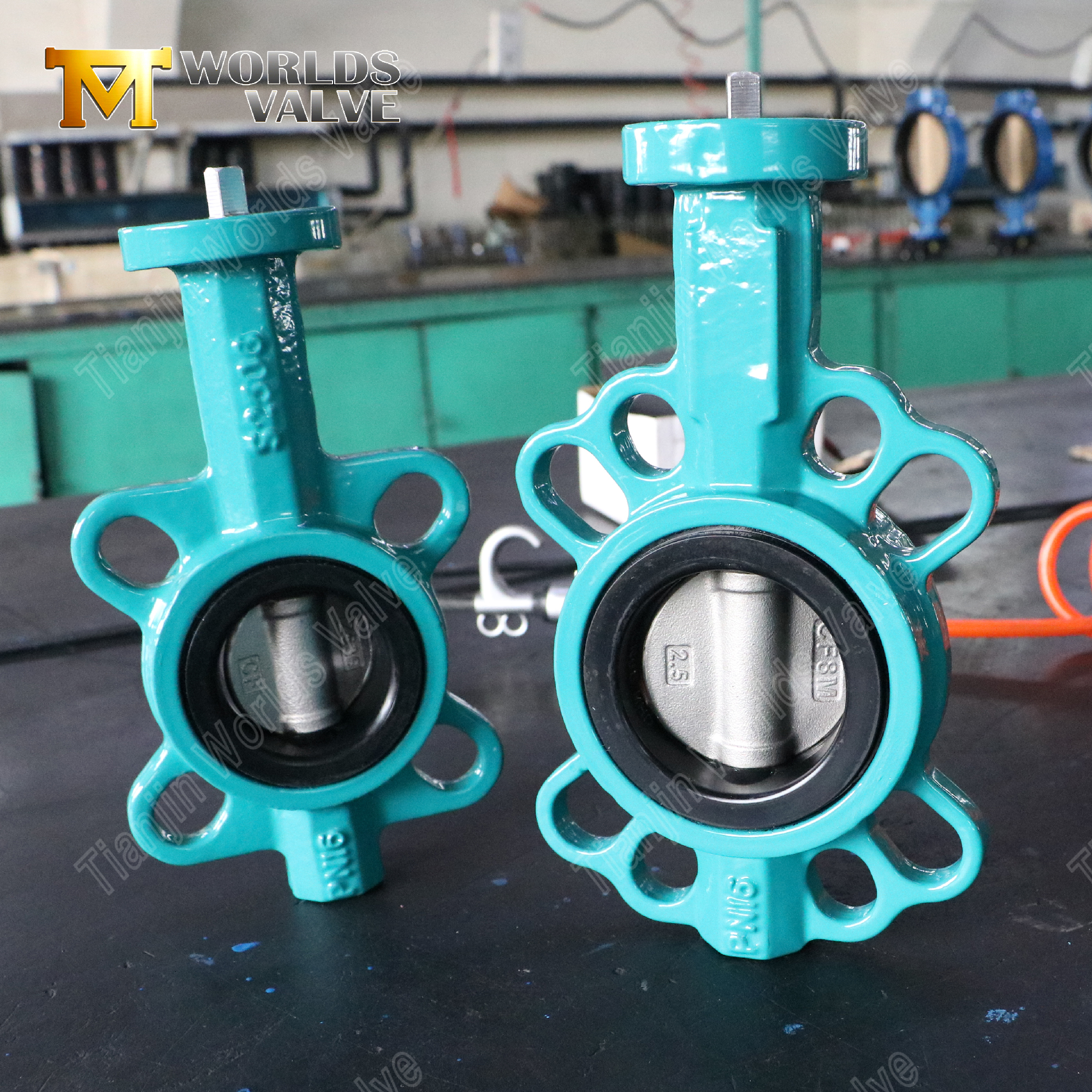

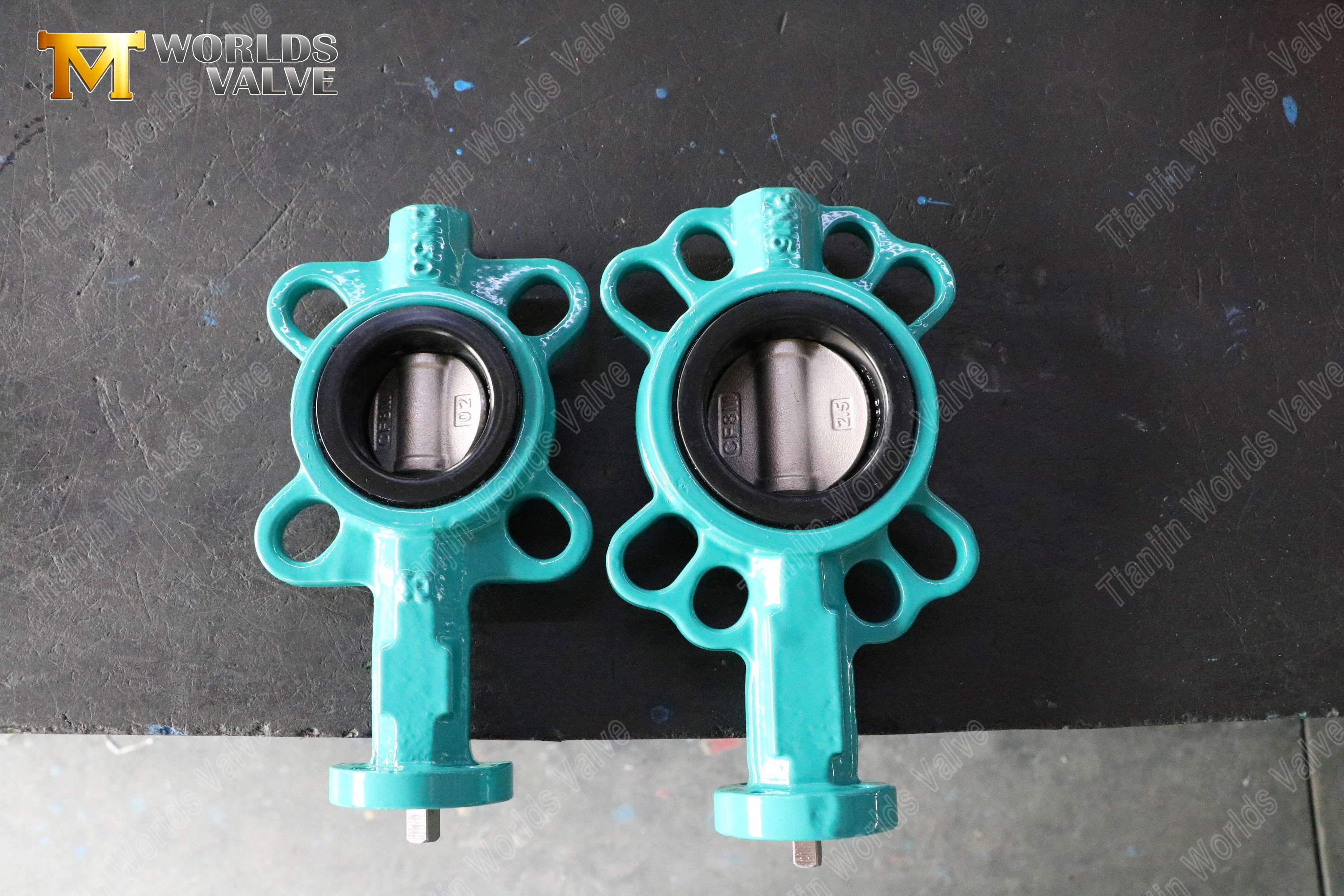

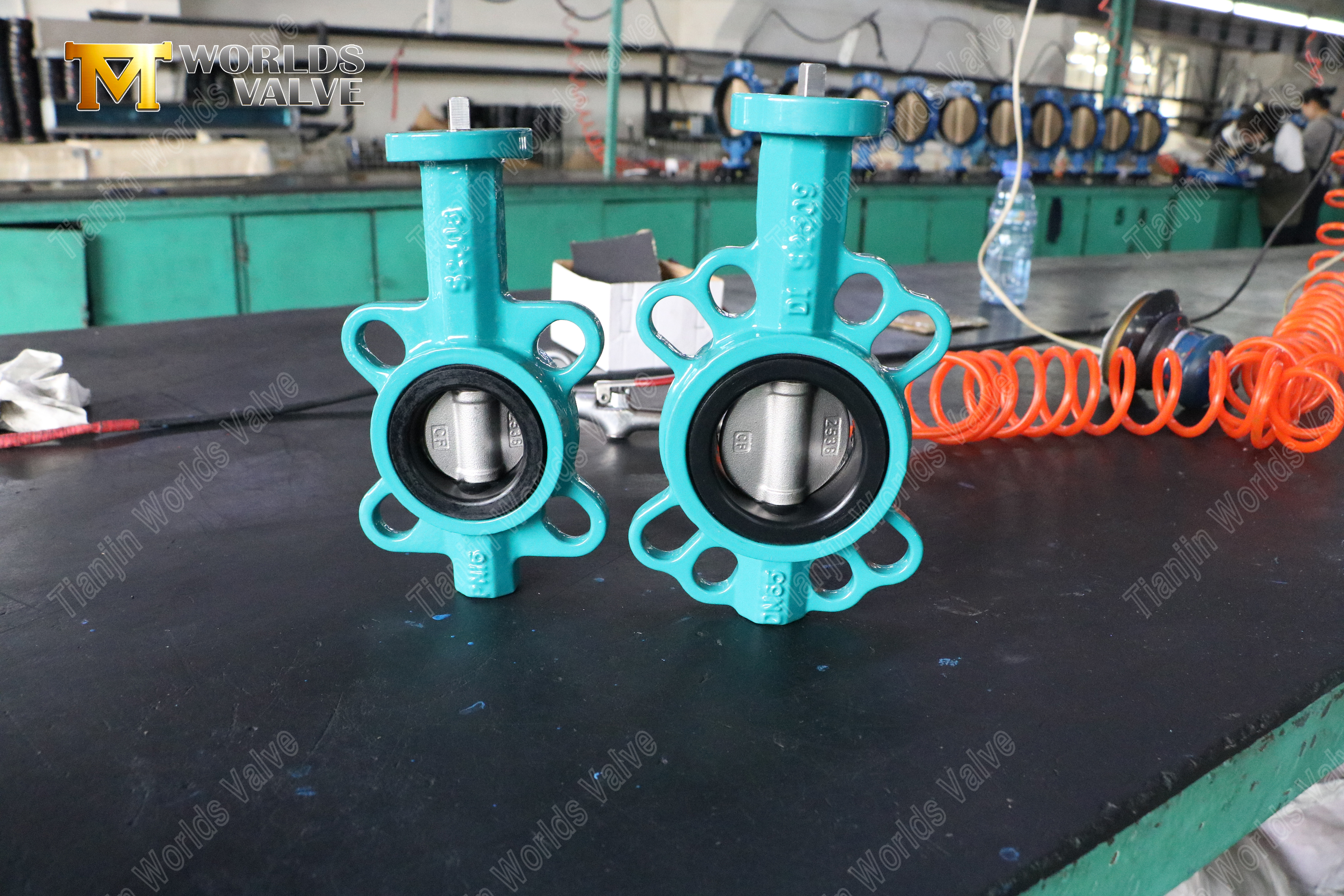

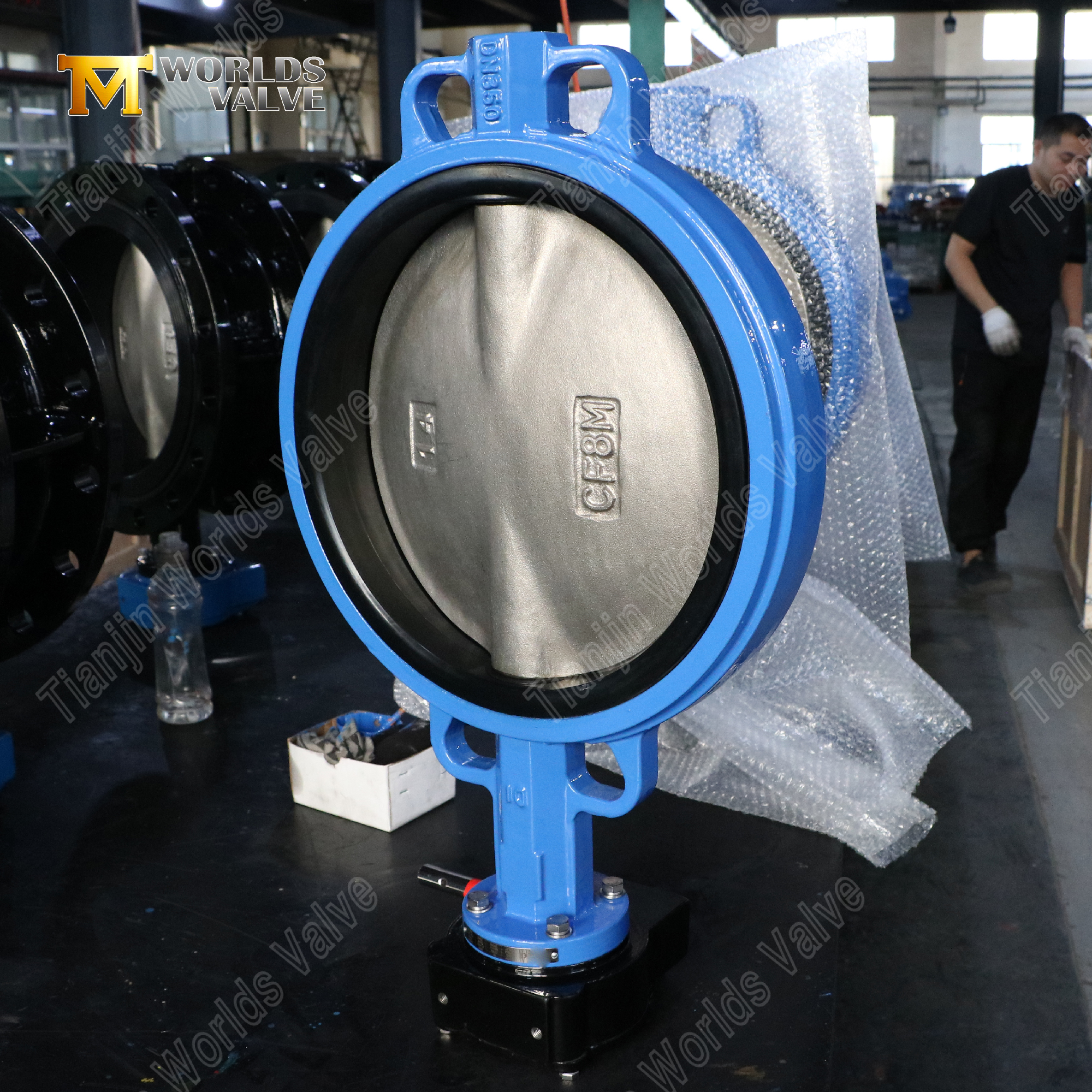

고무 시트 및 SS 디스크 연성 철 웨이퍼 버터플라이 밸브 | 비용 효율적인 산업용 솔루션
Tianjin Worlds Valve Co., Ltd. - ISO 9001, CE, UKCA 및 WRAS 인증 제조업체
CBF02-TA01-작동 및 유지보수 매뉴얼다운로드
재료 신뢰성: EN-GJS-400-18 연성철은 우수한 기계적 강도와 내충격성을 제공합니다.
뛰어난 내식성: 연성이 있는 철은 자연적으로 녹을 방지하는 보호 녹청층을 형성하여 특히 물과 폐수 처리 분야에서 탁월한 내식성을 제공합니다. 보다 공격적인 매체의 경우 다양한 표준 라이닝(예: 에폭시) 또는 코팅을 사용하여 특성을 크게 향상시킬 수 있으므로 광범위한 부식성 유체에 적합합니다.
뛰어난 경제성과 주조성：연성철은 매우 비용 효율적인 재료 솔루션입니다. 이는 탄소강에 가까운 기계적 특성을 제공하지만 전체 비용은 더 낮습니다.
부식 저항: 316 스테인리스 스틸 디스크로 물과 약한 화학 물질 사용 시에도 수명이 보장됩니다.
표면 정밀도: 정밀 가공된 디스크 표면은 완벽한 좌석 정렬을 보장합니다.
내구성: 압력 및 온도 변화에도 구조적 무결성 유지
기밀 밀봉: EPDM/NBR 시트는 EN 12266-1 클래스 A 표준에 따라 누출 제로를 달성합니다.
온도 적응성: -20°C ~ 120°C의 응용 분야에 적합
화학적 호환성: 다양한 미디어 요구 사항에 따라 다양한 고무 재질을 사용할 수 있습니다.
공간 최적화: 컴팩트한 디자인으로 설치 공간 요구 사항이 40% 감소합니다.
쉬운 설치: 추가 하드웨어 없이 ANSI/DIN 플랜지 사이에 간단하게 삽입
체중 감소: 비슷한 크기의 러그형 밸브보다 35% 가볍습니다.

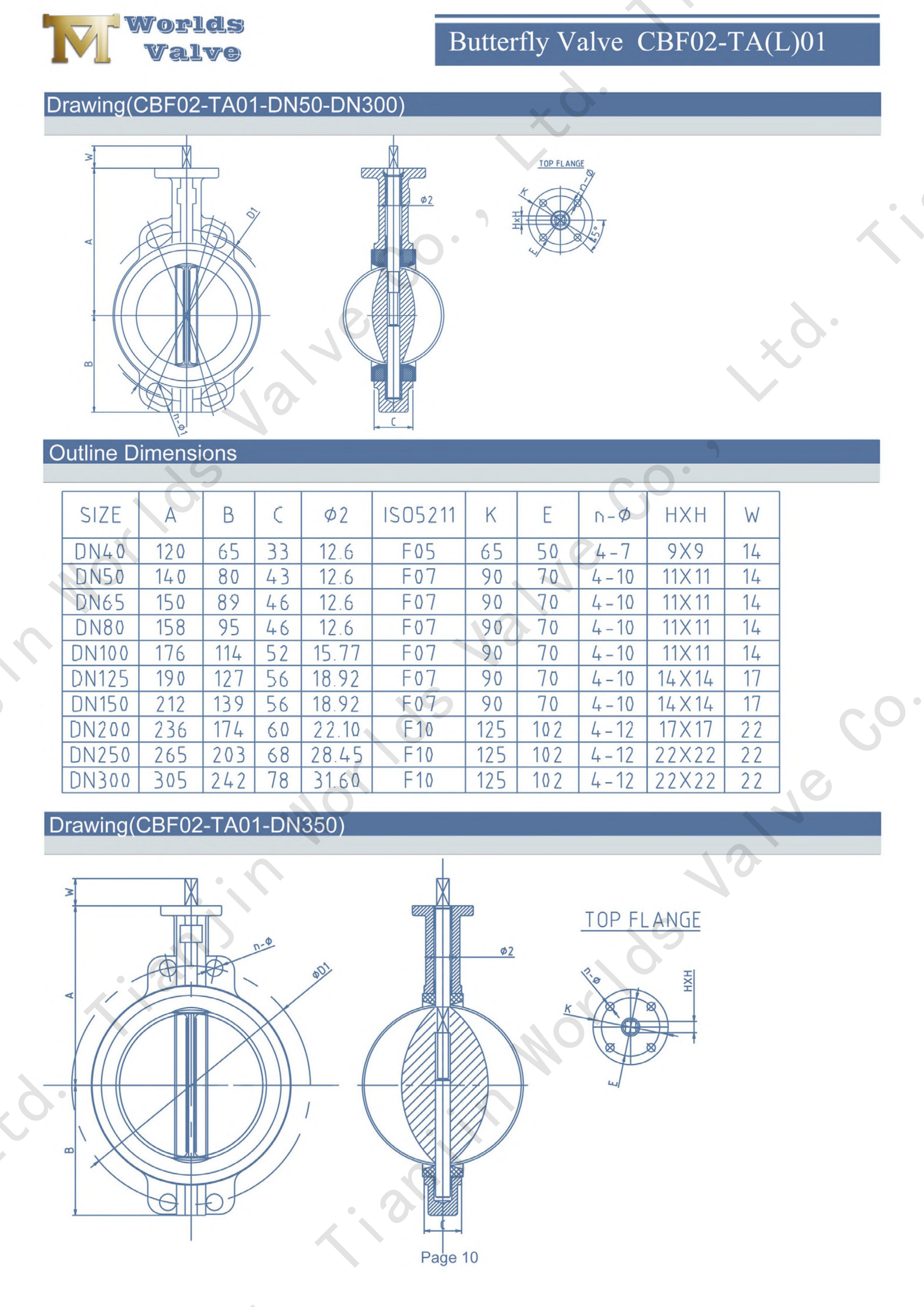

매개변수 | 사양 |
모델 | CBF02-TA01 |
크기 | DN50-DN1200 |
압력 등급 | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
디자인 | EN593 BS5155 EN1092 ISO5211 |
테스트 | ISO5208 EN12266-1 |
TOP 플랜지 | ISO5211 (고객의 요구에 따라) |
대면 | EN558-1 DIN3202 ISO5752 BS5155 |
표준 | ASME B16.34 |
본체 | 연성이 있는 철 |
디스크 | CF8M |
Seat | EPDM |
줄기 | SS431 |
최적의 값: 스테인레스 스틸 디스크가 포함된 연성철 본체는 경쟁력 있는 가격으로 탁월한 성능을 제공합니다.
안정적인 씰링: 고무 시트는 다양한 유체 응용 분야에 대한 완벽한 차단을 보장합니다.
공간 효율성: 웨이퍼 설계로 설치 공간 절약 및 전체 프로젝트 비용 절감
글로벌 규정 준수: CE, UKCA 및 WRAS 인증으로 국제 시장 수용 보장
낮은 유지 관리: 내구성이 뛰어난 소재와 정밀 엔지니어링으로 서비스 요구사항 최소화
사용자 정의 옵션: OEM 프로젝트를 위한 특수 크기, 코팅 및 구성으로 제공됩니다.
물처리 시스템: 유통망, 여과 장치, 펌프장
HVAC 서비스: 냉각수 회로, 냉각탑 및 공기 처리 시스템
산업 가공: 냉각수 라인, 공정 유체 제어 및 유틸리티 서비스
화재 예방: 스프링클러 시스템 및 소화전 공급 라인
건축 서비스: 배관 시스템 및 기계 장비실
관개 시스템: 농업 및 조경 관수 네트워크
연성 철 신뢰성과 스테인리스강 내구성 및 고무 시트 성능을 결합한 이 웨이퍼 버터플라이 밸브는 비용 효율적인 흐름 제어 솔루션이 필요한 수처리, HVAC 및 산업 응용 분야에 탁월한 가치를 제공합니다.
