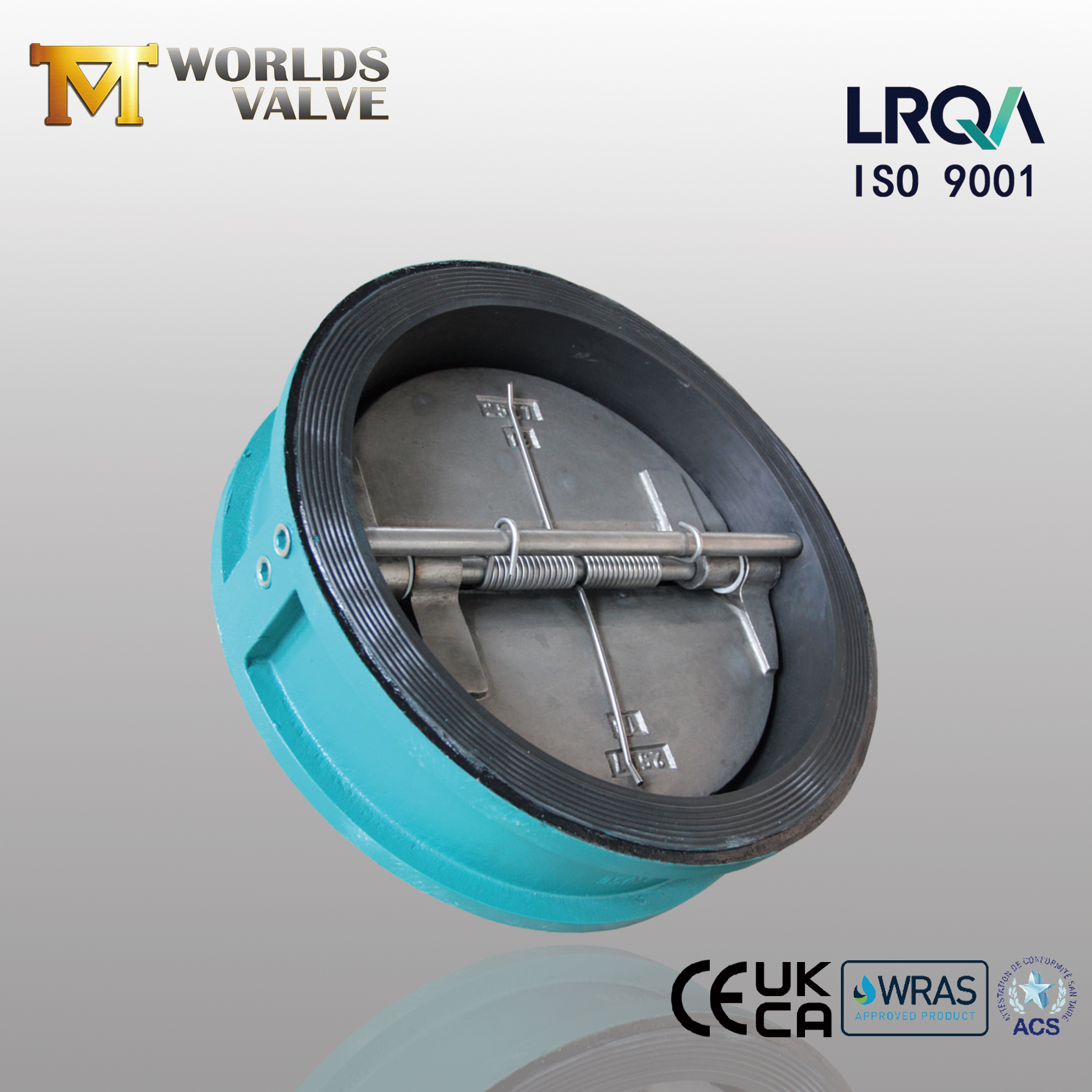

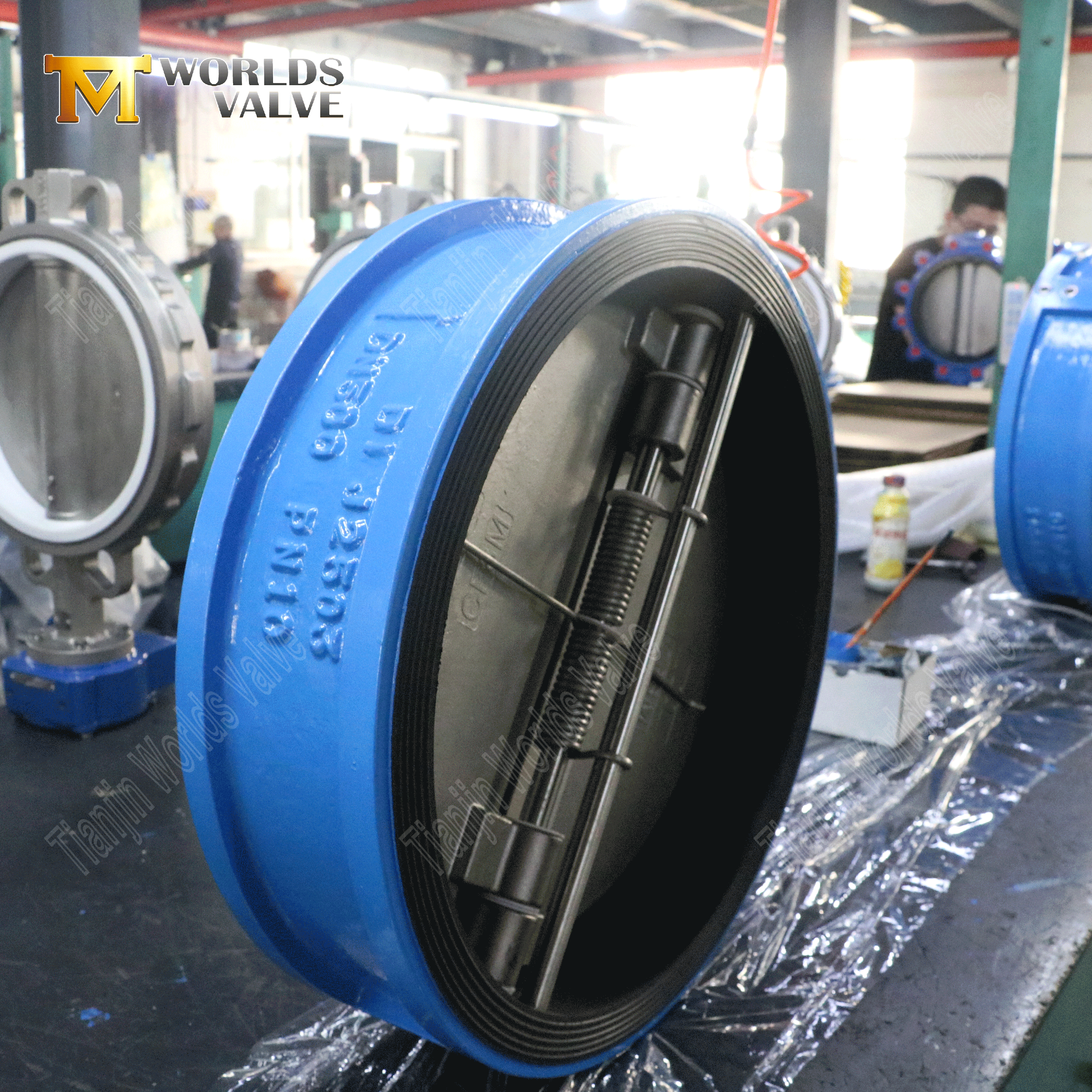

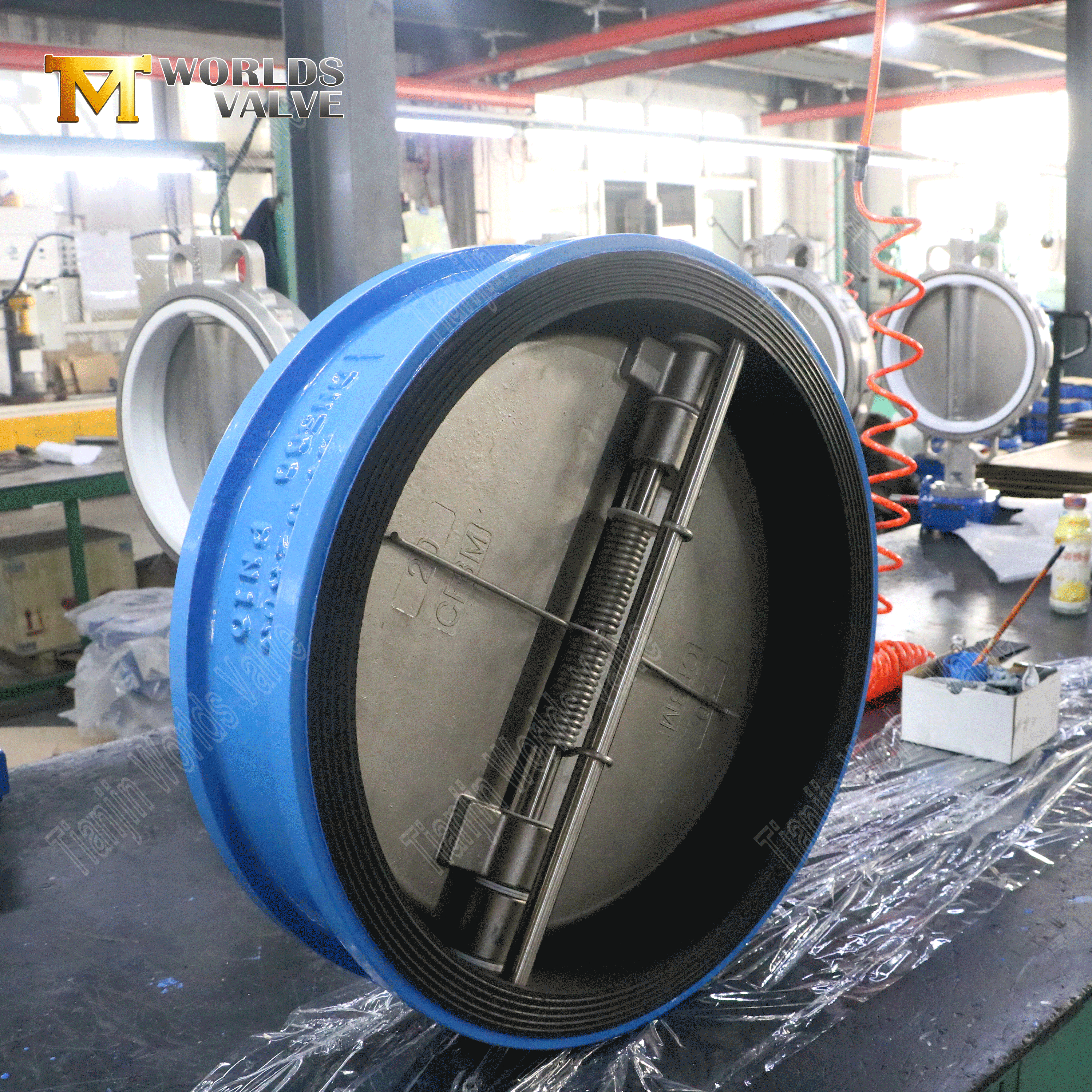

고무 라이닝 듀얼 플레이트 웨이퍼 체크 밸브 | 부식성 서비스용 무음 체크 밸브

소개:

고무 라이닝 듀얼 플레이트 웨이퍼 체크 밸브 | 부식성 서비스용 무음 체크 밸브

Tianjin Worlds Valve Co., Ltd. - ISO 9001, CE, UKCA 및 WRAS 인증 제조업체

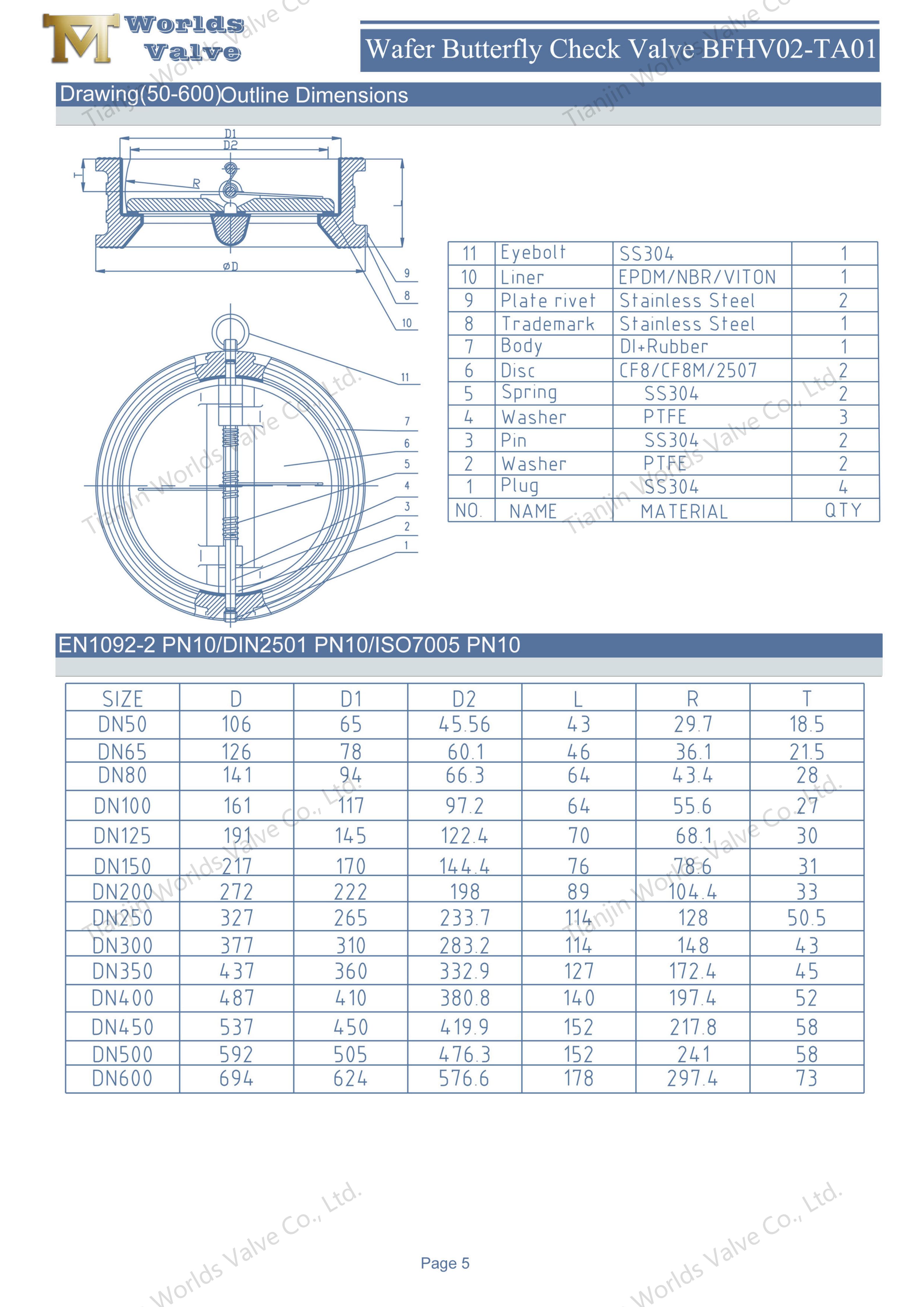

BFHV02-TA01-작동 및 유지보수 매뉴얼다운로드

기술적 특징 및 성능상의 이점:

1. 완벽한 고무 라이닝 보호

• 전체 내부 안감: EPDM, NBR 또는 천연 고무 라이닝은 부식성 매체로부터 금속 부품을 완전히 격리합니다.

• 내화학성: pH 3-11 범위의 산, 알칼리 및 화학 용액에 적합

• 마모 저항: 탄력 있는 고무 표면이 미립자가 포함된 유체를 견디고 서비스 수명을 연장합니다.

2. 듀얼 플레이트 효율적인 디자인

• 신속한 대응: 두 개의 스프링 보조 플레이트가 흐름 역전 시 즉시 닫혀 역류를 효과적으로 방지합니다.

• 낮은 압력 강하: 유선형 플레이트 설계로 흐름 저항을 최소화하고 에너지 소비를 줄입니다.

• 자동 작동: 스프링 제어식 폐쇄로 수격 현상과 파이프라인 진동을 제거합니다.

3. 웨이퍼 공간 최적화

• 컴팩트한 구조: 기존 스윙 체크 밸브보다 50% 더 가볍고 공간 효율적입니다.

• 쉬운 설치: 추가 지지대나 너트 없이 ANSI/DIN 플랜지 사이에 간단하게 삽입

• 비용 절감: 기존 체크 밸브 설계에 비해 자재 및 설치 비용 절감

4. 향상된 밀봉 성능

• 버블-타이트 클로저: 고무 대 고무 시트는 EN 12266-1 클래스 A 표준에 따른 누출 제로를 보장합니다.

• 마모 보상: 탄력 있는 시트 표면은 마모가 발생하더라도 씰 무결성을 유지합니다.

• 온도 적응성: 라이닝 소재에 따라 -15°C ~ 80°C의 안정적인 성능

5. 품질 보증 및 규정 준수

• ISO 9001 인증 제조: 생산 공정 전반에 걸쳐 일관된 품질 관리를 보장합니다.

• 국제 인증: CE, UKCA 및 WRAS 승인으로 글로벌 시장 요구 사항 준수 보장

• 재료 추적성: 품질 검증을 위해 전체 문서 및 재료 인증이 가능합니다.

표준:

산업 응용

• 화학 처리: 산 및 화학 물질 이송 라인, 투여 시스템 및 폐수 제어

• 물 처리: 펌프 배출 보호, 여과 시스템 및 화학 물질 공급 라인

• 산업용 냉각: 냉각수 회로, 열교환기 보호 및 순환 시스템

• 광업 및 광물: 슬러리 라인, 공정수, 연마성 매체 처리

• 건축 서비스: HVAC 시스템, 배관 라이저 및 기계 장비 보호

경쟁 우위

• 부식 내성: 전체 고무 라이닝은 화학적 공격으로부터 완벽한 보호를 제공합니다.

• 워터 해머 예방: 스프링 보조식 이중 플레이트 디자인으로 부드럽고 조용한 잠금 보장

• 공간 효율성: 컴팩트한 웨이퍼 디자인으로 귀중한 설치 공간 절약

• 낮은 유지 관리: 고무 라이닝과 스테인리스 스틸 스프링으로 부식 우려 제거

• 글로벌 규정 준수: 국제 프로젝트 승인을 위한 CE, UKCA 및 WRAS 인증

• 맞춤형 솔루션: 특수 라이닝 소재, 스프링 설정 및 크기로 사용 가능

결론:

부식성 및 연마성 서비스용으로 설계된 이 고무 라이닝 이중 플레이트 웨이퍼 체크 밸브는 안정적인 역류 방지가 필요한 화학, 수처리 및 산업 응용 분야를 위한 내식성과 조용한 작동을 결합합니다.
