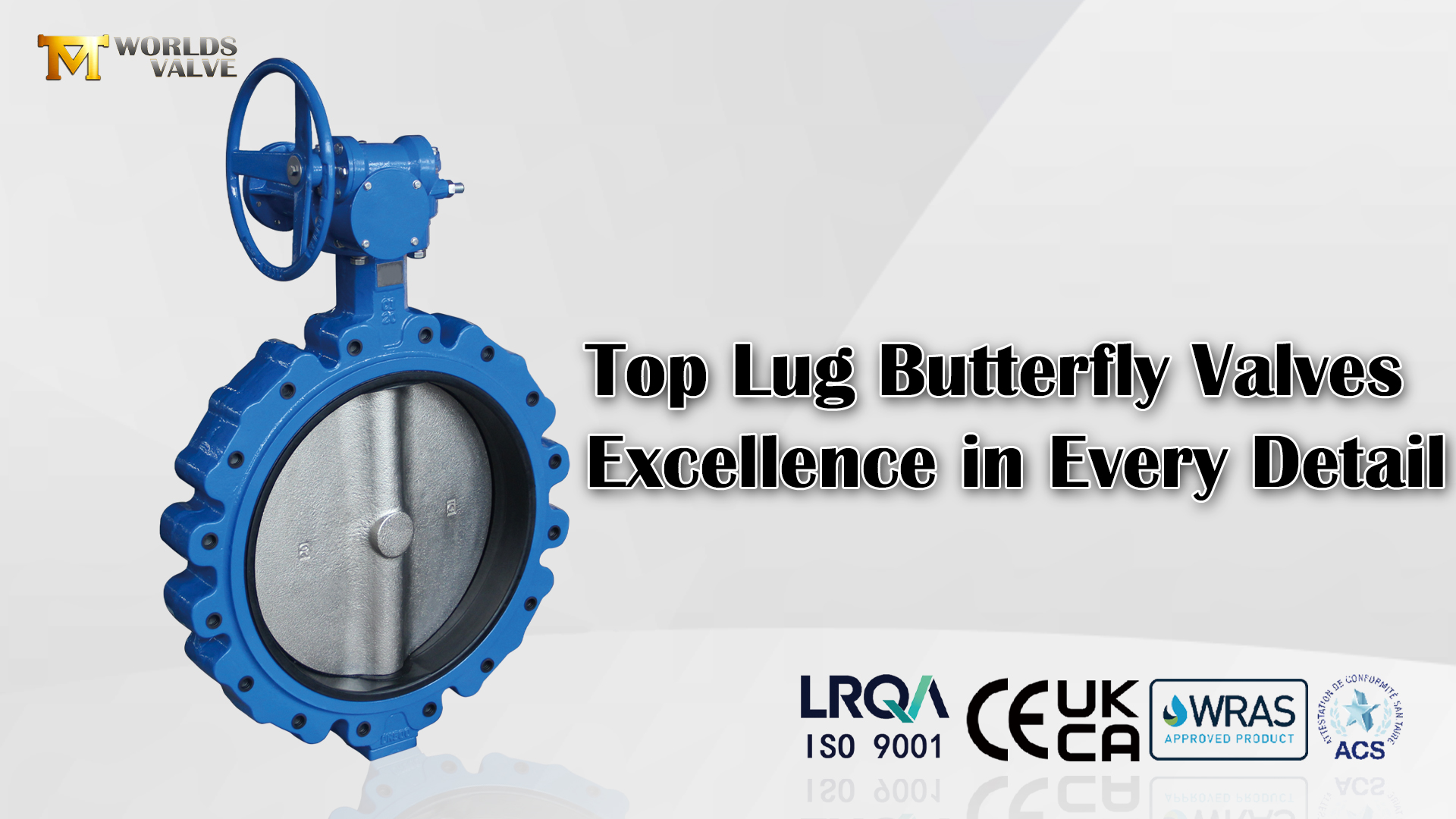

20인치 러그 버터플라이 밸브 | DI 바디 & 디스크, EPDM 시트 | 웜기어 오퍼레이터

주요 특징 및 장점:

1. 러그 본체 – 양방향 데드엔드 서비스 기능

• 나사식 러그 인서트를 사용하면 라인 말단 분리를 위해 단일 플랜지에 볼트로 연결할 수 있습니다.

• 최대 정격 압력에서 양방향 서비스 등급을 받았으므로 격리 지점, 시스템 확장 연결 및 유지 관리 차단에 이상적입니다.

• ANSI 125# 및 150# 플랜지, EN 1092 PN10/PN16 플랜지 및 JIS 10K와 호환됩니다.

2. 연성철 본체 및 디스크 – 고강도 및 충격 저항

• 본체와 디스크 모두 연성철(GGG40/500-7)로 주조되어 인장 강도가 400MPa(65ksi) 이상이고 연신율(~15%)이 뛰어납니다.

• 회주철에 비해 내충격성과 연성이 우수합니다.

• 에폭시 코팅(모든 RAL 색상, 최소 250μm 두께)은 탁월한 외부 부식 방지 기능을 제공합니다.

3. EPDM 시트 – 안정적인 물 서비스 밀봉

• EPDM(에틸렌 프로필렌 디엔 단량체)은 물, 처리수 및 약한 화학물질에 대한 기밀 차단(클래스 VI) 기능을 제공합니다.

• 물, 증기, 오존, UV 및 노화에 대한 탁월한 저항성 - 옥외 및 매립 설치에 이상적입니다.

• 온도 범위: -20°C ~ +120°C.

• 업그레이드 옵션: 요청 시 NBR(석유/연료용) 또는 Viton(공격적인 화학물질/고온용) 이용 가능.

4. 웜기어 작동기 - 부드럽고 자동 잠금식 수동 제어

• 높은 기어 감속 덕분에 차압 하에서도 20인치 밸브를 쉽게 작동할 수 있습니다.

• 자동 잠금 장치는 디스크를 어떤 위치에서든 표류하지 않고 고정하므로 기계적 브레이크가 필요하지 않습니다.

• 기어 하우징의 시각적 위치 표시기를 통해 밸브 상태를 빠르게 확인할 수 있습니다.

• ISO 5211 상단 플랜지를 사용하면 자동화된 작동을 위해 전기 또는 공압식 액추에이터를 직접 장착할 수 있습니다.

5. 검증된 대구경 디자인

• 기어 작동은 12인치 이상 크기에 표준이며 핸들 작동은 최대 10인치까지만 가능합니다.

• MSS SP-67 및 API 609 표준을 준수합니다.

• 이중 스템 씰은 외부 누출을 방지하고 까다로운 환경에서도 내부 구성 요소를 보호합니다.

6. 완전 맞춤형 OEM/ODM 솔루션

• 디스크 재질: 연성철(표준), CF8, CF8M, 듀플렉스, 슈퍼 듀플렉스, 알루미늄 청동.

• 시트 재질: EPDM(표준), NBR, Viton, PTFE – 교체 가능 또는 경화 옵션.

• 본체 재질: 연성철(표준), WCB 탄소강, CF8, CF8M.

• 압력 등급: PN10, PN16, 클래스 150, JIS 10K.

• 플랜지 표준: EN 1092-2, ANSI B16.5 Class 150, AS2129, JIS B2220.

• 작동: 웜 기어(표준), 핸드 레버, 전동 액추에이터, 공압 액추에이터.

• 인증: 요청 시 ISO 9001, CE, UKCA, WRAS, ACS 제공 가능.

왜 천진 월드즈 밸브를 선택해야 합니까?

1. 직접 OEM/ODM 제조사 – 무역회사가 아닌 ISO 9001 인증을 받은 자체 공장에서 생산합니다. 모든 20인치 러그 버터플라이 밸브는 고객의 정확한 사양에 맞춰 제조됩니다.

2. 대구경 전문성 – 당사의 제조 경험에는 대구경 제품에 대한 엄격한 품질 관리 및 테스트를 통해 최대 DN1200(48인치)의 밸브가 포함됩니다.

3. 입증된 재료 조합 – 연성철 본체와 디스크가 EPDM 시트와 결합되어 수자원 및 도시 응용 분야에서 안정적인 성능을 제공합니다. 보다 까다로운 미디어의 경우 업그레이드 옵션(CF8M 디스크, Viton 시트 등)을 사용할 수 있습니다.

4. 막다른 서비스 기능 – 러그 설계와 최대 정격 압력 등급은 최종 라인 및 유지보수 차단 응용 분야에서 안정적인 격리를 보장합니다.

5. 인증된 품질 – 글로벌 시장 요구 사항을 충족하기 위해 요청 시 CE, UKCA, WRAS 및 ACS 인증과 함께 ISO 9001 인증을 받을 수 있습니다.

6. 전체 문서 – 모든 주문과 함께 재료 인증서(밀 테스트 보고서) 및 압력 테스트 보고서가 제공됩니다.

7. 글로벌 수출 경험 – 안정적인 물류 및 기술 지원을 통해 50여 개국에 밸브를 공급하고 있습니다.

결론:

우리는 당신을 초대합니다 경쟁력 있는 견적을 원하거나 당사 공장 방문을 예약하려면 저희에게 연락하십시오. 당사의 엔지니어링 팀은 표준 20인치 PN16 러그 버터플라이 밸브가 필요한지 특수 소재나 작동 장치를 갖춘 완전 맞춤형 솔루션이 필요한지 여부에 관계없이 귀하의 특정 매체, 온도 및 압력 요구 사항에 대해 논의할 준비가 되어 있습니다.
