Tianjin Worlds Valve Co., Ltd.는 중소 파이프라인 시스템에서 신속한 수동 온/오프 제어를 위해 설계된 소형 핸드 레버 웨이퍼 버터플라이 밸브를 제공합니다. 이 밸브는 교체 가능한 소프트 시트를 갖추고 있습니다. 이는 라인에서 밸브를 제거하지 않고도 현장에서 엘라스토머 시트를 변경할 수 있는 실용적인 유지 관리 이점입니다. 2인치(DN50)부터 12인치(DN300)까지 사용 가능하며 수처리, HVAC, 관개 및 경공업 분야에 가장 일반적으로 지정된 크기를 포괄합니다.

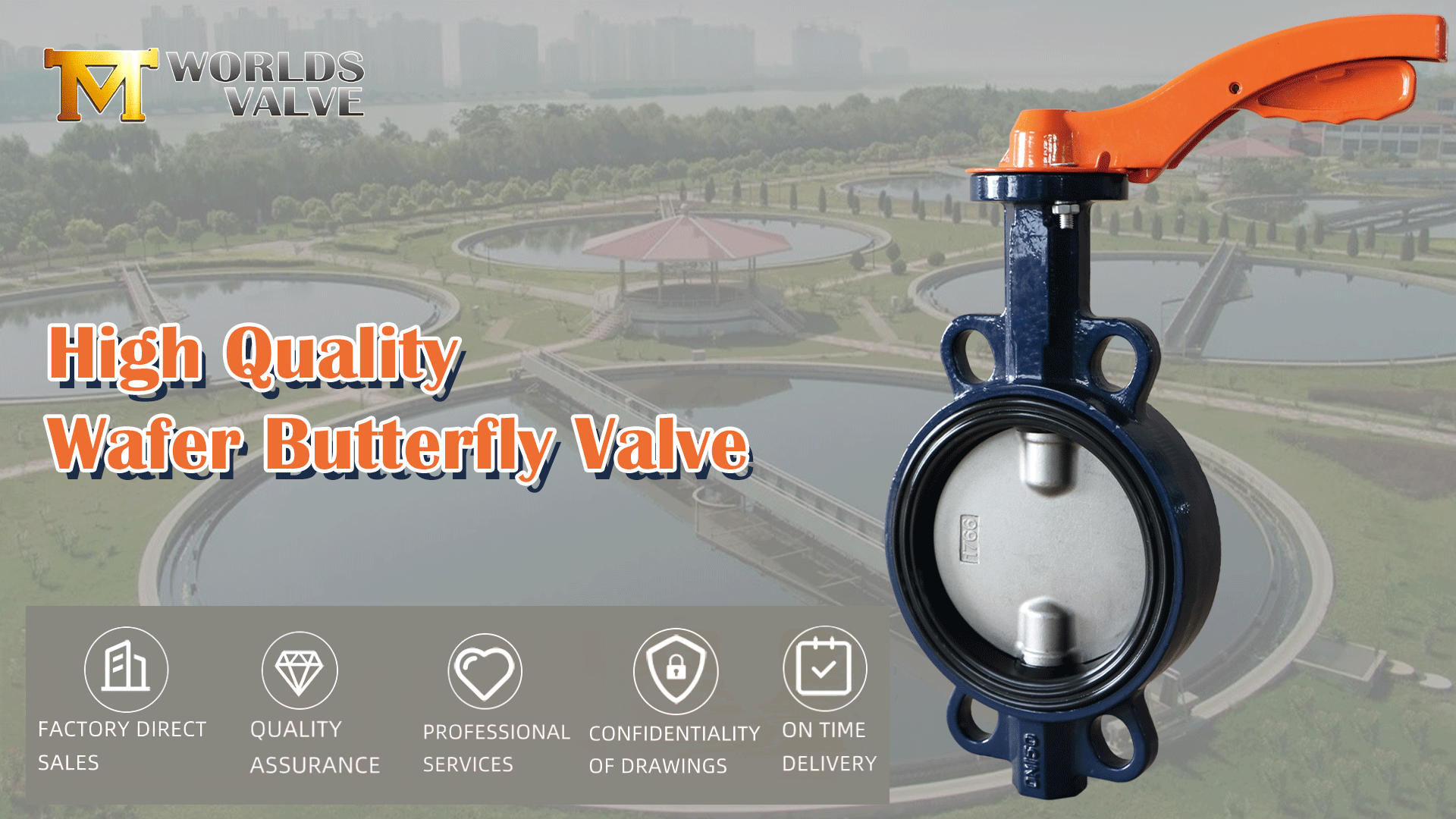

제품 구조: 핸드 레버 웨이퍼 버터플라이 밸브
본체 재질: 연성철, 탄소강, 스테인레스강, 알루미늄청동
디스크 재질: 연성철, 스테인레스강, Duplex 2505, Supper Duplex 2507, 알루미늄 청동...
시트 재질: EPDM, NBR,FKM, VITON, PTFE, CR, NR, MVQ, HYPALON...
연결 유형: 웨이퍼 유형 연결
크기 범위: DN50–DN300
최대 작동 압력:
PN6/ PN10 / PN16 / 150LB/ 5K/ 10K / "D" / "E"...
상단 플랜지: 직접 액추에이터 장착을 위해 ISO 5211 표준으로 사용 가능
면대면 : DIN558-1 / DIN3202 / ISO5752 / BS5155...
작동 온도 범위: -20℃~120℃(예: EPDM)
작동: 수동 레버, 웜 기어, 전동 액추에이터, 공압 작동... (지정된 대로)
맞춤화: 모든 재료, 치수 및 압력 등급은 고객 요구 사항에 따라 수정 가능
유형: CBF03-TA03--제품 카탈로그
![\"손](\"//ilrorwxhnjoklq5p-static.micyjz.com/cloud/piBprKiklmSRqlmirplqip/Hand-Lever-Wafer-Butterfly-Valve-Replaceable-Soft-Seat-OEM-Customization.png\" "\\"\\"")
1. 교체 가능한 소프트 시트 – 신속하고 저렴한 유지 관리
파이프라인에서 밸브를 제거하지 않고도 엘라스토머 시트를 변경할 수 있습니다.
특별한 도구가 필요하지 않습니다. 본체 볼트만 간단히 분해하면 충분합니다.
유지 관리 중단 시간과 예비 부품 재고가 줄어듭니다(밸브 전체가 아닌 시트만 교체하면 됨).
2. 조절 기능이 있는 핸드 레버 작동
90° 1/4 회전 작동: 평행 = 열림, 수직 = 닫힘.
10위치 잠금 플레이트를 사용하면 중간 각도에서 기본적인 흐름 조절이 가능합니다.
인체공학적 레버는 낮은 작동 토크를 요구합니다. 빈번한 수동 사이클링에 적합합니다.
3. 컴팩트한 웨이퍼 디자인 – 공간 절약 및 간편한 설치
관통 볼트를 사용하여 EN 1092 또는 ANSI B16.5 플랜지 사이에 직접 설치됩니다.
컴패니언 플랜지가 필요하지 않습니다. 무게가 가볍고 설치 공간도 작습니다.
ISO 5752 / EN 558 시리즈 20에 따른 표준 대면.
4. 유연한 작동 옵션 – 수동 또는 자동
표준: 핸드 레버(포함).
선택 사항: 더 큰 크기 또는 더 높은 토크를 위한 웜 기어 작동기.
선택 사항: 전기 또는 공압식 액추에이터용 ISO 5211 상단 플랜지(마운팅 키트 이용 가능).
5. 내구성 있는 소재 및 완벽한 맞춤 제작
본체: 연성주철(GGG40), 에폭시 코팅(모든 RAL 색상).
디스크: CF8 (304) 표준; 요청 시 CF8M, 듀플렉스, 알루미늄 청동 또는 코팅으로 업그레이드 가능.
좌석: EPDM 표준; 특정 매체에 NBR, Viton, PTFE 또는 실리콘을 사용할 수 있습니다.
압력 등급: PN10 / PN16 / 클래스 150(맞춤형).
크기 범위: 2\" ~ 12\"(DN50 – DN300).
1. 우리는 고객 사양에 맞게 엄격하게 제조합니다. 석유 서비스를 위해 NBR 시트가 필요하십니까? 바닷물용 CF8M 디스크? 우리는 그것을 생산합니다.
2. 교체 가능한 시트 설계로 밸브 수명 기간 동안 비용이 절약됩니다. 밸브 전체가 마모되지 않고 시트만 마모됩니다.
3. 전체 문서 – 재료 인증서, 압력 테스트 보고서 – 모든 주문에 포함됩니다.
4. CE, UKCA, WRAS, ACS를 갖춘 ISO 9001 인증 시설을 갖추고 있습니다.
교체 가능한 소프트 시트가 있는 핸드 레버 웨이퍼 버터플라이 밸브는 중소 규모 파이프라인 시스템에 실용적이고 유지 관리가 적은 솔루션을 제공합니다. 현장 서비스가 가능한 시트는 가동 중단 시간을 줄여주며, 수동 레버부터 전기 또는 공압식 액추에이터까지 유연한 작동 옵션을 통해 다양한 응용 분야에 적용할 수 있습니다.
경쟁력 있는 견적을 원하거나 당사 공장 방문 일정을 잡으려면 당사에 연락하시기 바랍니다. 당사의 엔지니어링 팀은 귀하의 특정 매체, 압력 및 액츄에이터 요구 사항을 논의하고 당사의 제조 능력을 직접 시연할 준비가 되어 있습니다. 표준 EPDM 시트가 필요하든 특수 NBR/Viton 구성이 필요하든 상관없이 당사는 귀하의 프로젝트 요구 사항을 정확하게 제공합니다.
