디자인:이중 오프셋 플랜지 버터플라이 밸브
유형: EBF01-TF02 작동 및 유지 관리 다운로드
크기: DN100-DN1800
본체 재질: DI(연성철)
디스크: DI
줄기: SS431/416/420
압력: PN10(10Bar) 또는 PN16(16Bar)
디자인: ISO5208 EN12266-1
플랜지 연결: DIN2501 PN10/16; ISO7005-2 PN10/16; EN1092-2 PN10/16; ANSI B 16.5 클래스 150LB; ANSI B 16.47 시리즈 A 클래스 150LB; ANSI B 16.1 MSS SP44 클래스 150LB AWWA C207
상단 플랜지: ISO5211
대면: EN558-1 시리즈 13; ISO5752 시리즈 13

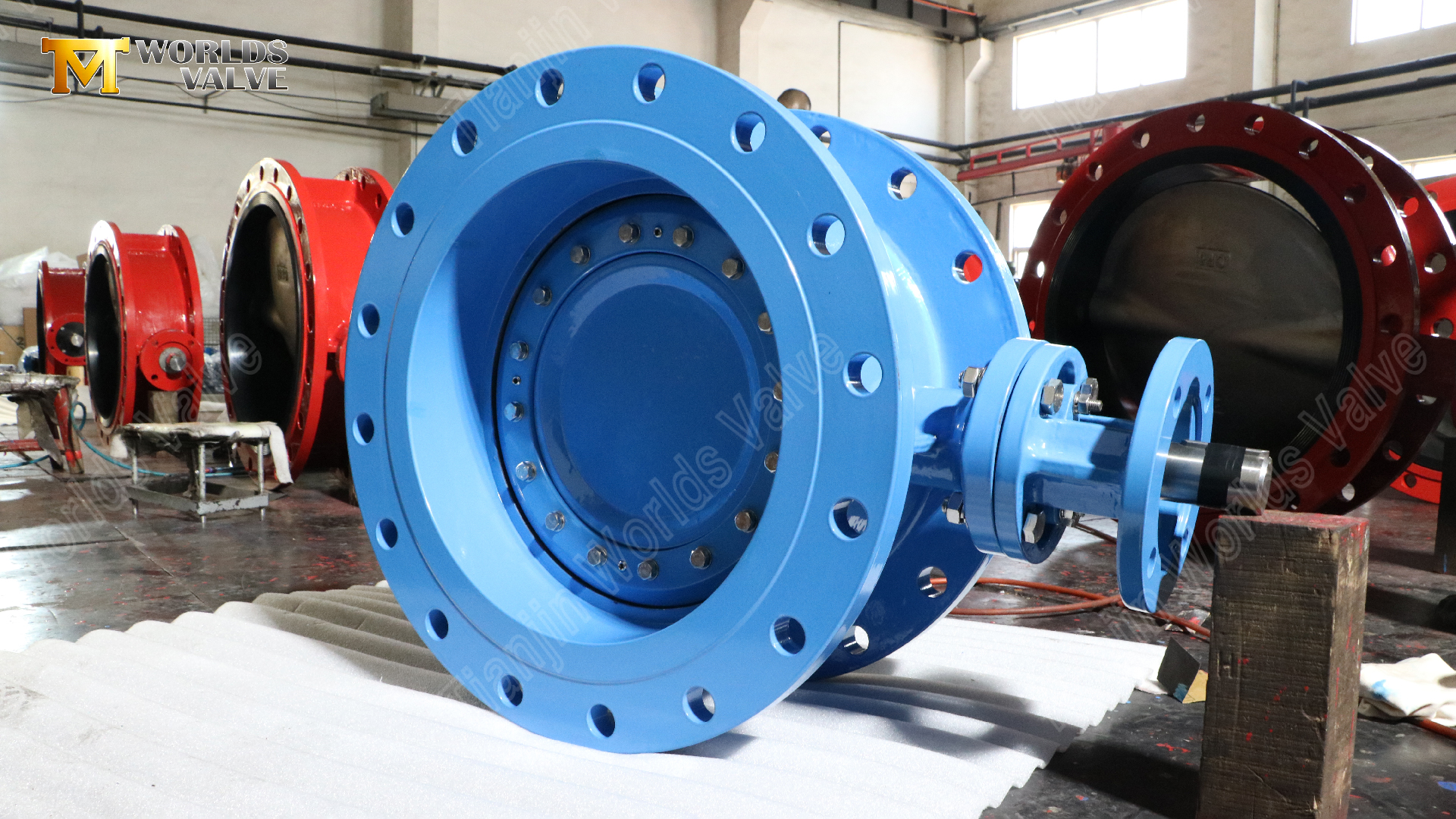

![\"이중](\"//ilrorwxhnjoklq5p-static.micyjz.com/cloud/lnBprKiklmSRollqnmrkiq/Double-Offset-Flanged-Butterfly-Valve-Reliable-Flow-Control-for-Industrial-Pipelines.png\" "\\"\\"")
빈번한 작동, 고압 또는 마모성 매체가 기존 밸브에 문제가 되는 까다로운 산업 응용 분야에서 탄력 있는 시트 동심 버터플라이 밸브는 밀봉 수명과 작동 토크가 부족한 경우가 많습니다. Tianjin Worlds Valve Co., Ltd.는 연성 철(DI) 본체와 디스크를 특징으로 하는 클래스 150 등급의 DN400 이중 오프셋 버터플라이 밸브를 통해 이러한 문제를 해결합니다. 이중 오프셋 구조는 낮은 토크, 양방향 기밀 차단 및 수명 연장을 제공합니다.
이중 오프셋 형상은 열고 닫는 동안 디스크와 시트 사이의 마찰을 줄입니다. 이로 인해 일반적으로 동심 설계에 비해 토크 요구 사항이 낮아지고 시트 수명이 연장됩니다. 그러나 특정 토크 값과 수명 데이터는 구성에 따라 다릅니다. 선택한 옵션에 대한 기술 데이터시트를 요청하십시오.
ISO 5211 상단 플랜지
밸브의 상단 장착 패드는 ISO 5211 치수로 가공됩니다. 이 표준 인터페이스를 사용하면 ISO 5211을 준수하는 모든 브랜드의 액추에이터를 빠르고 안정적으로 장착할 수 있어 자동화 통합이 단순화됩니다.
플랜지 연결
플랜지 끝부분은 파이프라인에 견고하고 누출 없는 설치를 제공합니다. 특히 DN400과 같은 대형 크기와 유지 관리를 위해 자주 분해가 필요한 응용 분야에 적합합니다. 주문하기 전에 필요한 플랜지 표준 및 페이싱 유형(예: 융기형 페이스, 플랫 페이스)을 확인하십시오.
품질 보증
Tianjin Worlds Valve Co., Ltd.는 ISO 9001 인증 제조 시스템을 운영하고 있습니다. 각 밸브는 배송 전에 압력 테스트를 거칩니다. 테스트 보고서 및 재료 인증서는 요청 시 제공됩니다. 관련 표준을 충족하는 밸브에 대해 CE, UKCA, WRAS, ACS 등의 인증이 제공될 수 있습니다. 구체적인 승인 상태는 문의하시기 바랍니다.
중요 참고 사항
온도에서의 최대 작동 압력, 누출율, 사이클 수명을 포함한 성능 데이터는 시트 재질, 디스크 코팅 및 기타 옵션에 따라 달라집니다. 확인 없이는 범용 번호를 게시하지 않습니다. 검증된 사양을 확인하려면 작동 조건(매체, 온도, 압력, 필요한 차단 등급)을 당사 기술팀에 문의하세요.
DN100 -DN1800 이중 오프셋 플랜지 버터플라이 밸브에 대한 자세한 견적, 치수 도면 및 인증된 데이터시트를 보려면 Tianjin Worlds Valve Co., Ltd.
에 문의하세요.특정 요구사항 충족:
