나비 밸브 수처리에서 화학적 처리에 이르기까지 다양한 산업에서 유체 제어에 없어서는 안됩니다. 그러나 올바른 밸브 유형 (Wafer, Lug 또는 Double Flanged)을 선택하면 시스템 성능, 설치 비용 및 유지 보수 효율성에 큰 영향을 미칩니다. 이 안내서에서는 각 유형의 차이점, 응용 프로그램 및 선택 기준을 세분화하여 프로젝트의 요구에 맞게 정보에 입각 한 결정을 내릴 수 있습니다.

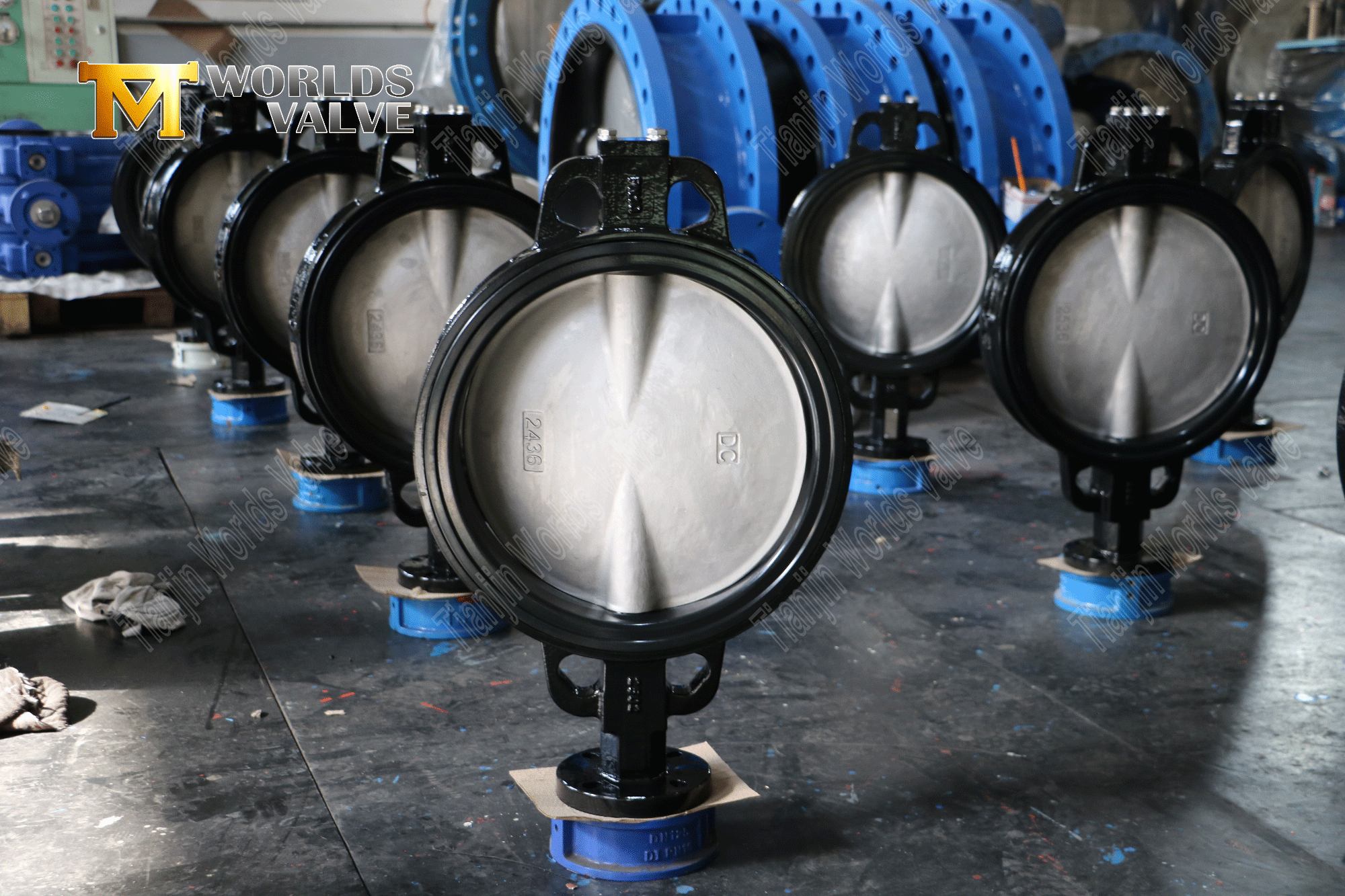

1. 웨이퍼 타입 나비 밸브

설계 및 기능

• 구조: A 웨이퍼 밸브 전체 어셈블리를 통과하는 볼트로 고정 된 두 개의 파이프 플랜지 사이에 꼭 맞도록 설계되었습니다.

• 체중 및 비용 : 최소한의 재료 사용으로 인해 가볍고 경제적입니다.

• 설치: 두 플랜지와의 정렬이 필요하지만 나사산 삽입물이 부족합니다.

프로

• 공간 절약 : 공간이 제한된 소형 시스템에 이상적입니다.

• 비용 효율성 : 러그 또는 이중 플랜지 밸브보다 20–30% 저렴합니다.

• 빠른 설치 : 파이프의 볼트 구멍을 일치시킬 필요가 없습니다.

단점

• 파이프 라인 분리 없음 : 유지 보수를 위해 파이프 라인의 섹션을 분리 할 수 ​​없습니다.

• 압력 제한 : 일반적으로 낮은 압력에 대해 평가됩니다 (클래스 150까지).

가장 좋습니다

• HVAC 시스템.

• 비 부식 미디어가있는 수처리 식물.

• 저압 화학 공정.

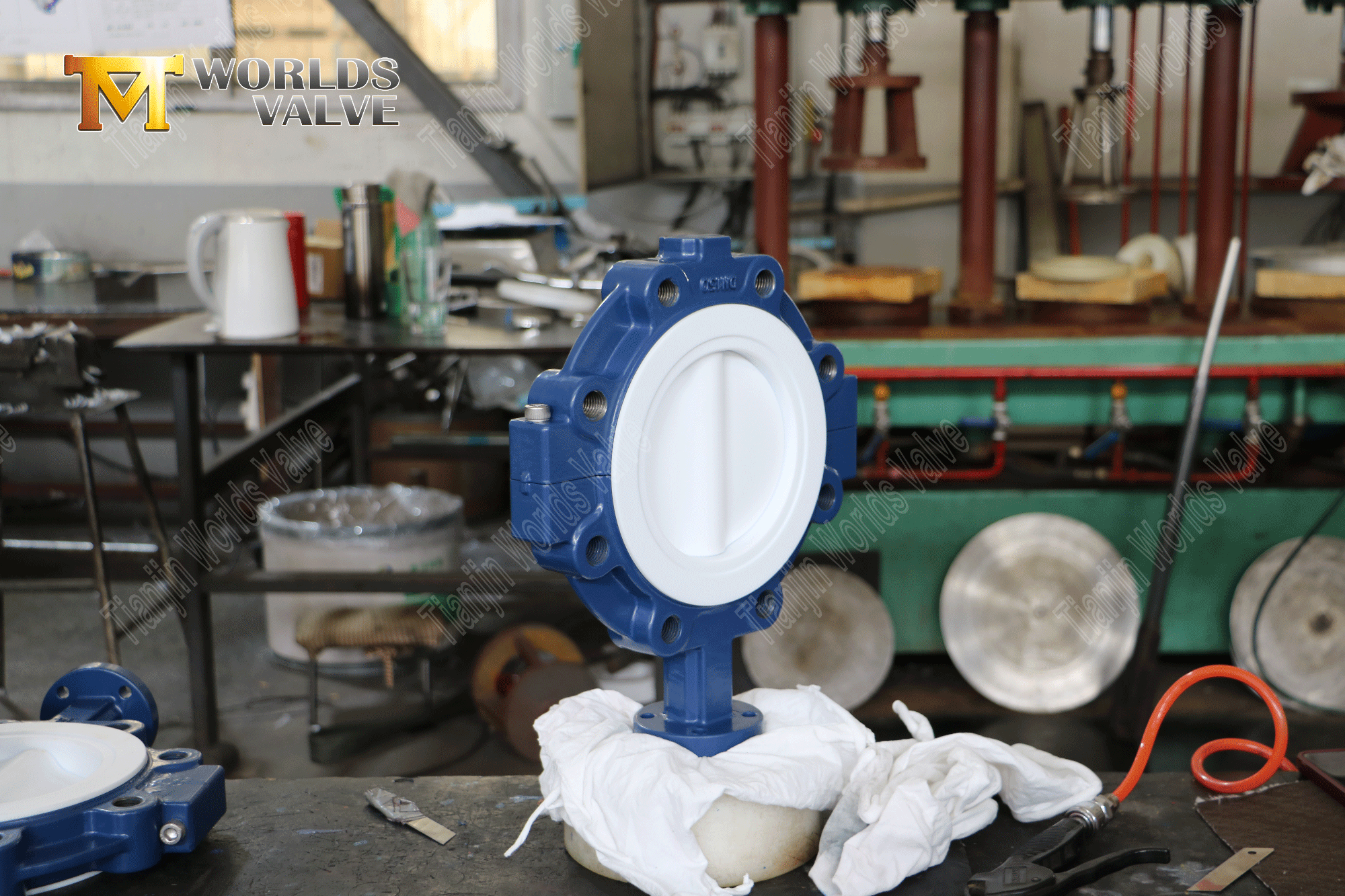

2. 러그 타입 나비 밸브

설계 및 기능

• 구조: 양쪽에 스레드 인서트 (LUG)가 특징으로 밸브를 각 플랜지에 독립적으로 직접 볼트로 고정시킬 수 있습니다.

• 체중 및 비용 : 웨이퍼 밸브보다 무겁고 15–20% 더 비쌉니다.

프로

• 파이프 라인 분리 : 전체 파이프 라인을 분해하지 않고 섹션 격리를 가능하게합니다.

• 다재: 빈번한 유지 보수가 필요한 시스템에 적합합니다.

• 더 높은 압력 공차 : 클래스 300까지 평가.

단점

• 복잡한 설치 : 볼트 구멍의 정확한 정렬이 필요합니다.

• 부피가 큰 디자인 : 단단한 공간에는 이상적이지 않습니다.

가장 좋습니다

• 화재 방지 시스템.

• 정기적 인 유지 보수가 필요한 산업 파이프 라인.

• 중간 압력 석유 및 가스 응용.

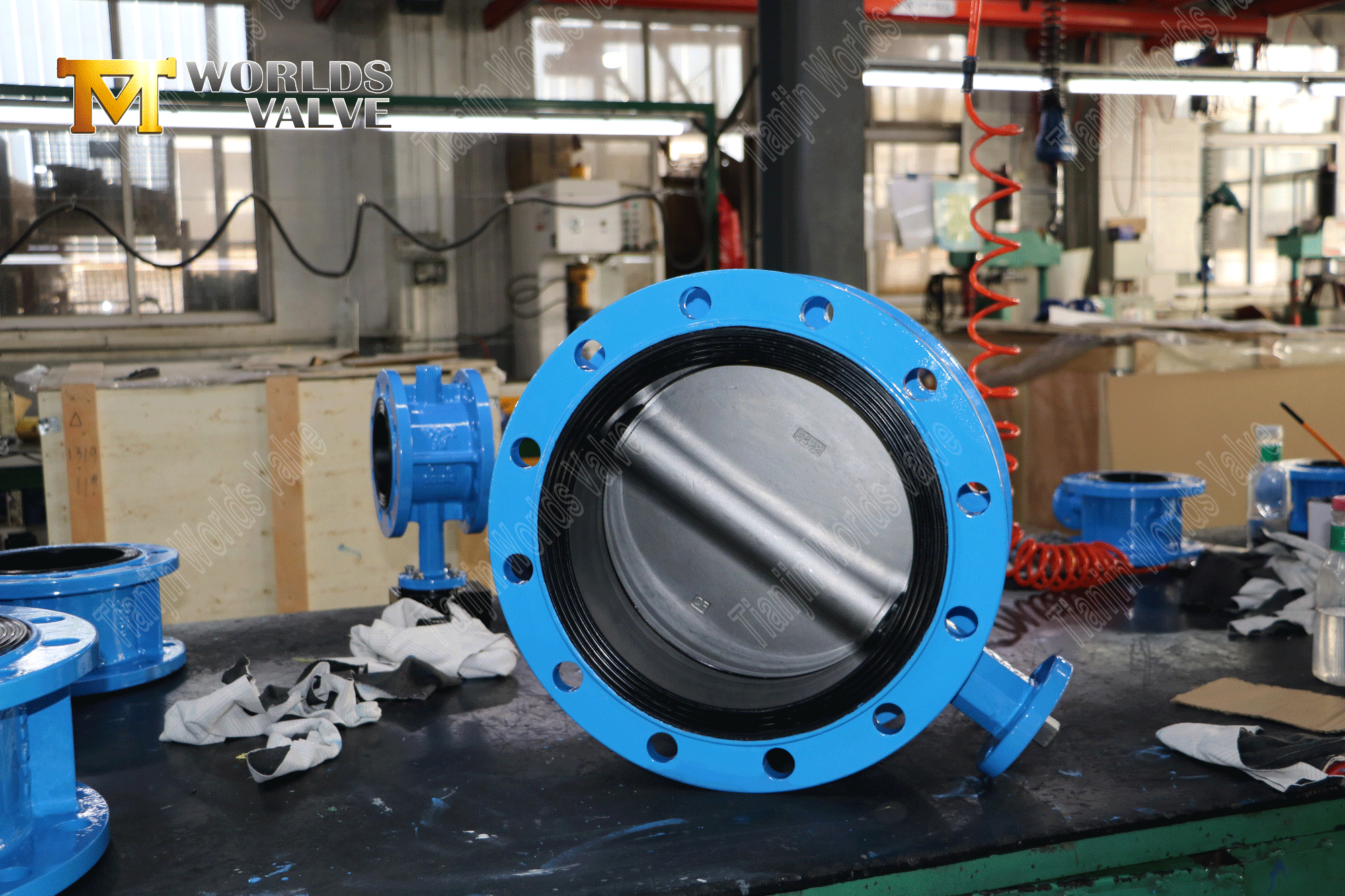

3. 이중 플랜지 나비 밸브

설계 및 기능

• 구조: 양쪽 끝에 플랜지를 통합하고 밸브 본체에 용접 또는 볼트로 묶습니다.

• 체중 및 비용 : 가장 무겁고 가장 비싸다 (러그 밸브보다 30-50% 비용이 더 큽니다).

프로

• 강력한 밀봉 : 이중 플랜 디자인 고압 시스템에서 누출 방지 성능을 보장합니다.

• 고압 용량 : 최대 클래스 600에 대한 평가.

• 내구성: 연마성 또는 부식성 매체에 이상적입니다.

단점

• 복잡한 설치 : 용접 또는 특수 볼팅이 필요합니다.

• 공간 요구 사항 : 소형 설정에 적합하지 않습니다.

가장 좋습니다

• 고압 석유 및 가스 파이프 라인.

• 부식성 유체를 취급하는 화학 식물.

• 발전 증기 시스템.

4.선택 방법 : 5 가지 중요한 요소

• 시스템 압력

저압 (≤150 psi) : 웨이퍼 밸브.

중간 압력 (150–300 psi) : 러그 밸브.

고압 (300+ psi) : 이중 플랜지 밸브.

• 유지 보수 요구

빈번한 유지 보수 : 러그 또는 이중 플랜지 밸브 (분리 용).

최소 유지 보수 : 웨이퍼 밸브.

• 공간 제약

단단한 공간 : 웨이퍼 밸브.

충분한 공간 : 러그 또는 이중 플랜지 밸브.

• 미디어 유형

부식/연마재 : PTFE 안감이있는 이중 플랜지 밸브.

비 경력 미디어 : 웨이퍼 또는 러그 밸브.

• 예산

비용에 민감한 프로젝트 : 웨이퍼 밸브.

장기 투자 : 러그 또는 이중 플랜지 밸브.

5.사례 연구 : 화학 플랜트 확장을위한 밸브 선택

독일의 화학 공장은 새로운 황산 파이프 라인 (클래스 300, 200 ° C)을위한 밸브가 필요했습니다. 평가 후 :

• 웨이퍼 밸브 : 압력 제한으로 인해 거부되었습니다.

• 러그 밸브 : 고려되었지만 부식성이 부족했습니다.

• PTFE 안감이있는 이중 플랜지 밸브 : 클래스 300 등급, 분리 기능 및 화학 저항으로 선정되었습니다.

• 결과: 2 년 동안 누출 제로 및 유지 보수 비용이 40% 더 낮습니다.

6.FAQ

Q1 : 웨이퍼 밸브가 증기를 처리 할 수 ​​있습니까?

에이: 저압 증기 (≤150 psi) 만. 고압 증기의 경우 이중 플랜지 밸브를 사용하십시오.

Q2 : 러그 밸브는 식수 ​​시스템에 적합합니까?

에이: 예, 특히 FDA 호환 EPDM 좌석.

Q3 : 플랜지 호환성을 어떻게 보장합니까?

A : 밸브와 파이프 라인 간의 플랜지 표준을 일치시킵니다.

7.왜 Tianjin Worlds Valve와 파트너가됩니까?

• OEM/ODM 서비스에 대한 전문 지식

신뢰할 수있는 PTFE가 늘어선 나비 밸브 공장으로서 특정 요구 사항에 맞는 맞춤형 솔루션을 제공합니다. 설계에서 제공에 이르기까지 우리는 원활한 실행을 보장합니다.

• 현지 지원을 통해 글로벌 도달

우리는 50 개 이상의 국가에 존재하여 전 세계적으로 적시에 배달 및 전용 고객 지원을 제공합니다.

• 경쟁력있는 가격

우리의 효율적인 제조 공정과 규모의 경제를 통해 경쟁력있는 가격으로 고품질 밸브를 제공 할 수 있습니다.

• 포괄적 인 애프터 송금 서비스

기술 지원, 설치 지침 및 유지 보수 서비스를 제공하는 전문 기술 팀이 있습니다.

8.행동 유도 문안

아직 프로젝트에 어떤 밸브 유형이 맞는지 확실하지 않습니까? 개인화 된 조언은 엔지니어와상의하십시오!
