파이프라인에 완벽한 버터플라이 밸브를 선택하는 데 어려움을 겪은 적이 있습니까? 잘못된 밸브를 선택하면 누출, 비효율성 또는 비용이 많이 드는 가동 중지 시간이 발생할 수 있습니다. 이 가이드에서는 특정 요구 사항에 적합한 웨이퍼 버터플라이 밸브를 선택하는 방법을 설명합니다. 밸브 크기, 재료, 밀봉 옵션, 설치 모범 사례 및 CE, UKCA, WRAS 및 ACS 승인을 받은 ISO 9001 인증 OEM/ODM 제조업체인 Tianjin Worlds Valve Co., Ltd.가 전 세계 고객이 안정적이고 오래 지속되는 유량 제어를 달성하도록 돕는 방법에 대해 알아보세요.

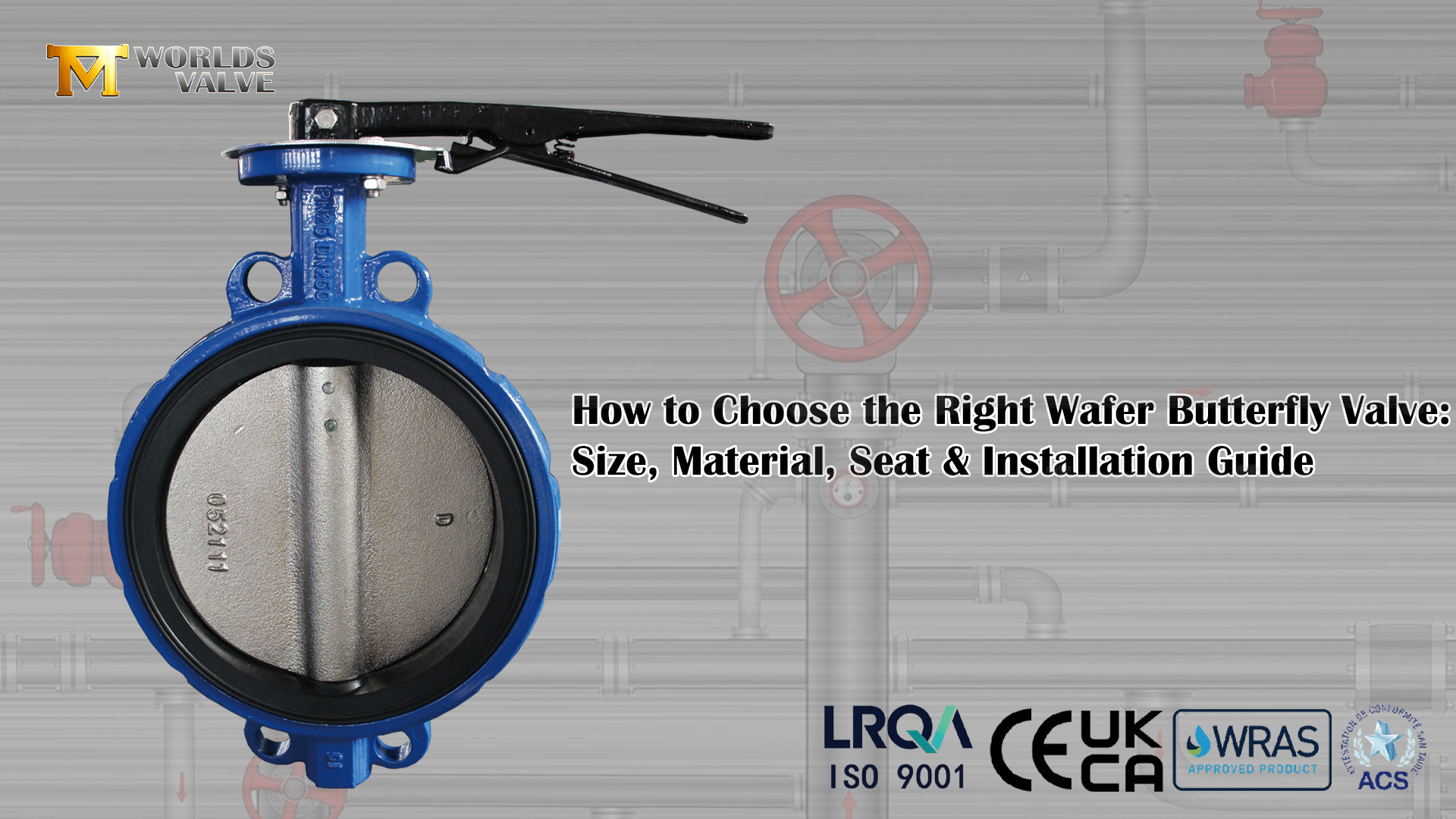

A 웨이퍼 버터플라이 밸브는 두 개의 파이프 플랜지 사이에 꼭 맞도록 설계되어 다양한 유량 시스템에서 신속한 차단 또는 조절 기능을 제공합니다. 러그 또는 플랜지 버터플라이 밸브와 달리 밸브 본체를 통해 추가 볼트가 필요하지 않으므로 설치가 간단하고 비용 효율적입니다. 이 밸브는 공간이 제한되어 있지만 안정적인 흐름 제어가 중요한 파이프라인에서 특히 널리 사용됩니다. 일반적인 용도는 다음과 같습니다.
수처리 시스템
HVAC 순환
산업용 냉각 라인
화학 처리 파이프라인
가볍고 다루기 쉬우며, 견고한 밀봉을 유지하면서 플랜지 응력을 줄여주기 때문에 개조 프로젝트에서 선호되는 경우가 많습니다.
밸브 유형 | 설치 스타일 | 일반적인 용도 | 장점 |
웨이퍼 | 플랜지 사이, 볼트로 고정 | 중간선 파이프라인, 물, HVAC | 소형, 경량, 비용 효율성 |
러그 | 러그를 통해 나사산 또는 볼트 체결 | 줄 끝 또는 격리 | 하류 배관을 독립적으로 제거할 수 있음 |
플랜지 | 볼트 플랜지 연결 | 고강도 산업용 파이프라인 | 강력한 지원, 부담이 큰 애플리케이션 |
이 밸브는 흐름을 제어하기 위해 90도 회전하는 디스크를 사용하여 작동합니다. 깨끗한 물, 폐수, 약한 화학 물질을 포함한 다양한 유체를 처리합니다. 많은 산업 사용자에게 웨이퍼 버터플라이 밸브는 효율성, 신뢰성 및 경제성의 균형을 제공합니다.
웨이퍼 버터플라이 밸브는 컴팩트한 디자인과 작동 효율성으로 인해 인기가 높습니다. 설치 공간이 작고 본체가 가볍기 때문에 풀 플랜지형 또는 러그형 제품보다 운반 및 설치가 더 쉽습니다. 디스크가 빠르게 회전하므로 신속한 분리 또는 변조가 가능합니다. 이는 유량 조정이 빈번한 프로세스 시스템에 매우 중요합니다. 주로 EPDM, NBR 또는 PTFE로 제작되는 밀봉 시스템은 가압된 파이프라인에서도 완벽한 차단 및 누출 제로를 보장합니다.
핵심 기능은 다음과 같습니다:
기능 | 혜택 | 일반적인 사용 사례 |
컴팩트한 본체 | 공간 절약, 가벼운 무게 | 빡빡한 파이프라인 섹션, 개조 |
빠른 90° 회전 | 빠른 작동, 가동 중단 시간 감소 | HVAC 시스템, 수처리 라인 |
탄력성 또는 PTFE 시트 | 누출 없음, 내부식성 | 화학 파이프라인, 폐수 시스템 |
슬림 디스크 프로필 | 낮은 압력 손실, 원활한 흐름 | 산업용 유체 제어, 미드라인 파이프라인 |
이 밸브는 다목적입니다. 수동으로 작동하거나 전기, 공압 또는 기어 액추에이터와 함께 사용할 수 있어 소규모 시설에서 대규모 산업 플랜트에 이르기까지 다양한 응용 분야에서 유연하게 사용할 수 있습니다.
우리는 완전한 재료 맞춤화를 통해 웨이퍼 버터플라이 밸브를 제조합니다: 연성 철 본체, WCB, CF8, CF8M; CF8, CF8M, 듀플렉스, 슈퍼 듀플렉스, 알루미늄 청동, 나일론 코팅 또는 PTFE 라이닝 디스크; EPDM, NBR, Viton(FKM), PTFE 시트, 교체 가능 또는 가황 옵션 포함. 모든 밸브는 공장 테스트 보고서와 압력 테스트 인증서로 뒷받침됩니다.
올바른 웨이퍼 버터플라이 밸브 선택은 파이프라인 크기부터 시작됩니다. 밸브 직경이 파이프와 일치하지 않으면 난류, 압력 손실 또는 누출이 발생할 수 있습니다. 밸브 직경은 DN(공칭 직경)으로 표시되어 있으며 파이프 크기와 밀접하게 일치해야 합니다. Kv 또는 Cv로 측정되는 유량은 주어진 압력에서 얼마나 많은 유체가 통과할 수 있는지를 나타냅니다. 흐름 요구 사항을 잘못 판단하면 성능이 저하되고 에너지 소비가 증가할 수 있습니다.
Tianjin Worlds Valve는 DN50에서 DN3000(2″ ~ 120″)까지의 넓은 크기 범위를 제공하며 작은 분기 라인부터 대형 송수 본관까지 포괄합니다.
웨이퍼 버터플라이 밸브는 시스템의 작동 압력과 온도를 모두 견뎌야 합니다. 각 밸브 재질에는 특정 압력 등급과 온도 범위가 있습니다. 표준 웨이퍼 밸브는 최대 16bar(PN16) 또는 클래스 150의 압력을 처리할 수 있는 반면, 더 높은 압력 시스템에는 강화된 설계가 필요합니다. 온도도 성능에 영향을 미칩니다. 고무 시트는 고열로 인해 부드러워질 수 있는 반면, PTFE는 더 높은 온도와 화학물질 노출에 저항합니다.
재료 대 압력/온도 안내
자료 | 최대 압력(bar) | 온도 범위(℃) | 참고 |
연성철 | 10-16 | -20~120 | 물, HVAC에 탁월 |
스테인리스강(CF8/CF8M) | 16-25 | -40~200 | 내부식성, 내화학성 |
PTFE 라이닝 | 10-16 | -20~180 | 공격적인 화학물질에 가장 적합 |
EPDM 좌석 | 10-16 | -20~120 | 경제적인 물과 순한 매체 |
기억해야 할 팁:
항상 최대 작동 압력을 확인하십시오.
예상 온도에 맞게 시트와 본체 재질을 맞추세요.
압력 서지나 열팽창을 고려하십시오.
적절한 크기의 밸브:
펌핑 에너지를 줄입니다.
시트 변형이나 조기 고장을 방지합니다.
유지 관리 간격을 개선합니다.
대형 밸브는 난류와 진동을 발생시킵니다. 소형 밸브는 압력 강하를 증가시키고 구성품을 더 빨리 마모시킵니다. 올바른 크기 조정은 원활한 흐름, 누출 위험 감소 및 안정적인 파이프라인 운영을 보장합니다.
Tianjin Worlds Valve는 귀하의 특정 용도에 맞는 정확한 크기, 압력 등급 및 재료 조합을 선택하는 데 도움이 되는 엔지니어링 지원을 제공합니다.
장기적인 신뢰성을 위해서는 올바른 본체와 디스크 재질을 선택하는 것이 중요합니다.
자료 | 최적의 대상 |
연성철(GGG40) | 물, 비부식성 매체 |
WCB 탄소강 | 고압, 석유 및 가스 |
CF8 / CF8M 스테인리스 스틸 | 화학물질, 해수, 부식되기 쉬운 환경 |
알루미늄 청동 | 해수, 해양, 연마재 |
듀플렉스/슈퍼 듀플렉스 | 고염화물, 해양, 담수화 |
Tianjin Worlds Valve는 완전한 추적 및 맞춤화를 통해 이러한 모든 자료를 제공합니다.
시트 소재는 밀봉 성능과 화학적 호환성을 결정합니다.
좌석 재질 | 최적의 대상 |
EPDM | 물, 순한 화학물질, 실외(자외선/오존 저항성) |
NBR | 오일, 연료, 지방족 탄화수소 |
비톤(FKM) | 고온, 공격적인 화학물질 |
PTFE | 산, 알칼리, 용제, 고순도 매체 |
네오프렌 | 수요가 적고 비용에 민감한 시스템 |
적절한 선택은 가동 중지 시간을 줄이고 에너지 효율성을 향상시킵니다. Tianjin Worlds Valve는 모든 시트 유형에 교체 가능 또는 경화 옵션을 제공합니다.
부식성 환경에서는 표준 재료보다 더 많은 것을 요구합니다. PTFE 라이닝 버터플라이 밸브는 화학적 장벽을 제공하고 공격적인 조건에서도 견고한 밀봉을 보장합니다. 고무 또는 표준 시트보다 산, 알칼리 및 유기 용제를 더 잘 처리합니다.
PTFE 라이닝 밸브의 장점:
l pH 0-14 전반에 걸친 내화학성
l 저마찰 작동으로 마모 감소
l 가혹한 산업 분야에 대한 장기적인 내구성
l 최소한의 유지 관리, 가동 중지 시간 감소
이 밸브는 화학 처리, 제약 라인, 폐수 처리 및 기타 공격적인 미디어 파이프라인에 선호됩니다. Tianjin Worlds Valve는 30KV 스파크 테스트와 1차 PTFE 미세분말(재활용되지 않음)을 사용하여 시트와 디스크 모두에 완전한 PTFE/PFA 라이닝을 제공합니다.
웨이퍼 버터플라이 밸브를 설치하려면 두 파이프 플랜지 사이를 주의 깊게 정렬해야 합니다. 밸브는 중앙에 꼭 맞기 때문에 플랜지 압축에 의존하여 밀봉을 유지합니다. 균일한 지지를 위해서는 중간선 배치가 선호됩니다. 최종 라인 설정에는 추가 보강이 필요할 수 있습니다.
설치 팁 | 이점 |
플랜지 사이에 조심스럽게 밸브 중앙을 맞추십시오. | 완벽한 밀봉을 보장하고 누출을 방지합니다. |
중앙선 배치를 선호합니다 | 스트레스 감소, 신뢰성 향상 |
좁은 공간에서 웨이퍼 설계 사용 | 작고 간편한 개조 |
Tianjin Worlds Valve는 모든 주문에 대해 자세한 설치 도면과 기술 지원을 제공합니다.
작전 | 최적의 대상 |
핸드 레버 | 소형 밸브, 간단한 ON/OFF |
웜기어 | 중대형 밸브, 원활한 수동 제어 |
전동 액추에이터 | 원격 제어, 정밀 자동화, SCADA 통합 |
공압식 개폐기 | 빠른 작동, 산업 공정, 안전 옵션 |
모든 Tianjin Worlds Valve 버터플라이 밸브는 직접 액추에이터 장착을 위한 ISO 5211 상단 플랜지를 갖추고 있어 맞춤형 브래킷이 필요하지 않습니다.
경량 웨이퍼 버터플라이 밸브는 제거, 검사 및 서비스가 더 쉽습니다. 디스크, 시트 및 스템을 정기적으로 점검하면 예상치 못한 가동 중지 시간이 줄어듭니다.
유지 관리 팁:
쉽게 접근할 수 있도록 설치하도록 설계
시트와 디스크를 정기적으로 검사하십시오.
인증된 공급업체의 밸브 선택(ISO 9001, WRAS, ACS)
Tianjin Worlds Valve 밸브는 낮은 수명주기 비용을 위해 설계되었습니다. 교체 가능한 시트(대부분의 모델)를 사용하면 파이프라인에서 밸브를 제거하지 않고도 신속한 현장 서비스가 가능하므로 가동 중지 시간이 크게 줄어듭니다.
웨이퍼 버터플라이 밸브는 양방향 완전 차단 기능을 제공하여 역류 및 누출을 방지합니다. 적절한 설치, 재료 선택 및 정기적인 유지 관리는 에너지 낭비, 부식 또는 환경 위험을 방지합니다.
밀봉 및 안전 체크리스트:
시운전 전 밸브 시트 무결성 확인
액추에이터 또는 레버가 묶이지 않고 원활하게 작동하는지 확인
예상 압력 하에서 양방향 밀봉 확인
검사 및 인증 준수 기록 유지
Tianjin Worlds 밸브 제품은 API 598, ISO 5208 및 EN 12266-1 표준에 따라 테스트되어 누출이 없고 안정적인 성능을 보장합니다.
올바른 웨이퍼 버터플라이 밸브를 선택하려면 파이프라인 요구 사항에 맞는 크기, 압력 및 재료를 선택해야 합니다. 적절하게 선택된 밸브는 다음을 제공합니다.
누출이 전혀 없는 완벽한 차단
에너지 효율성을 위한 낮은 압력 강하
빠른 응답을 위한 빠른 90도 작동
Tianjin Worlds Valve Co., Ltd.는 다음과 같은 다양한 웨이퍼 버터플라이 밸브를 제공합니다.
1. 전체 소재 맞춤화(바디, 디스크, 시트, 스템, 코팅)
2. 국제 인증: ISO 9001, CE, UKCA, WRAS, ACS
3. OEM/ODM 유연성: 고객의 정확한 사양에 맞춰 제조합니다.
4. 글로벌 수출 경험: 50개국 이상의 고객에게 서비스 제공
5. 공장에서 직접 가격 책정: 거래 가격 인상 없음
수도 서비스용 표준 EPDM 시트 밸브 또는 공격적인 화학 물질용 PTFE 라이닝 슈퍼 듀플렉스 디스크 밸브가 필요하다면 당사의 엔지니어링 팀이 귀하의 프로젝트를 지원할 준비가 되어 있습니다.
