애플리케이션에 적합한 나비 밸브를 선택합니다

나비 밸브 다른 유형의 밸브와 비교하여 비교적 작은 발자국을 가지고 있으며, 과도한 공간을 차지하지 않고 배관 시스템에 쉽게 통합 될 수 있습니다. 비Utterfly 밸브는 단순성, 효율성 및 비용 효율성을 위해 유체 제어 시스템에서 널리 사용됩니다. 선택하는 방법 그만큼 오른쪽 애플리케이션을위한 나비 밸브.이 포괄적 인 가이드가 도움이 될 것입니다.

전략적으로 배치 된 밸브는이 흐름을 촉진, 방해 또는 스로틀하는 강력한 수단입니다. 다목적 성으로 인해 나비 밸브는 가장 일반적으로 사용되는 산업 밸브 중 하나입니다.

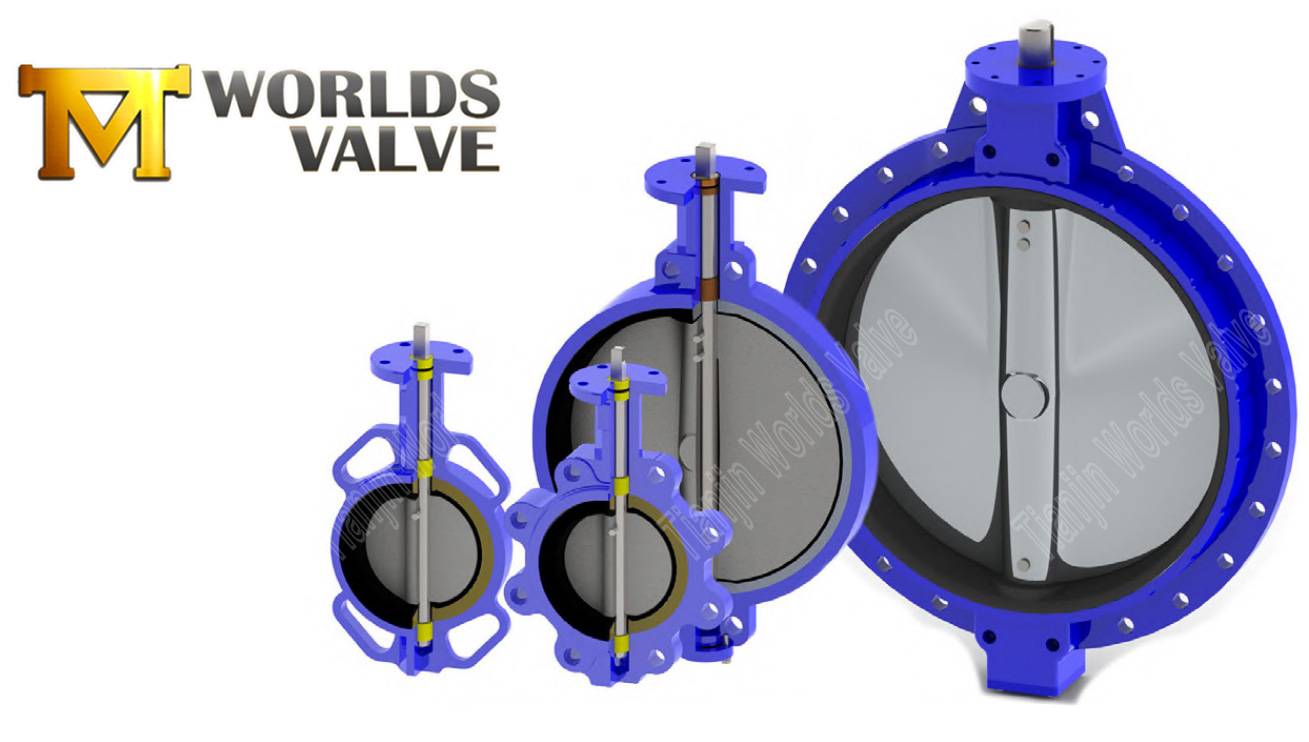

Tianjin Worlds Valve Co., Ltd 전문적인 나비 밸브 제조업체입니다. 나비 밸브에 관심이 있으므로 모든 문의를 환영합니다.

l 1 단계 : 소개

설계 및 작동 : 버터 플라이 밸브는 밸브 본체의 디스크 모양 구성 요소를 회전시켜 파이프를 통한 유체 흐름을 제어하는 ​​쿼터 회전 밸브입니다. 디스크는 디스크의 중앙을 통과하는 줄기에 부착되어 있으며 액추에이터에 연결되어 수동으로 작동하거나 자동화 할 수 있습니다. 밸브가 완전히 열리면 디스크는 유체의 흐름에 수직이므로 최대 흐름이 가능합니다. 밸브가 완전히 닫히면 디스크는 유체 흐름과 평행하여 흐름을 완전히 차단합니다.

장점 : 나비 밸브는 소형 디자인, 가벼운, 쉬운 설치, 우수한 흐름 제어, 낮은 유지 보수, 비용 효율성 및 다양성을 제공합니다.

4 가지 주요 구성 요소 :

1. 바디-밸브의 메인 하우징에는 디스크, 줄기 및 액추에이터가 포함되어 있습니다.

2. 디스크-디스크는 유체의 흐름을 제어하기 위해 밸브 본체 내에서 회전하는 구성 요소입니다.

3. 줄기-줄기는 디스크를 액추에이터에 연결하고 디스크의 중앙을 통과합니다.

4. 시트-좌석은 밸브를 닫을 때 디스크 주위에 단단한 씰을 제공하는 구성 요소입니다.

l 2 단계 : 오른쪽 밸브 유형을 선택하십시오

나비 밸브 유형은 주로 다음을 포함합니다.

1. 웨이퍼 타입 나비 밸브:이 유형은 두 플랜지 사이에 샌드위치되어 있으며 가볍고 설치가 쉽습니다. 공간이 제한되어 있고 비용이 고려되는 응용 프로그램에 적합합니다.

2. 러그 타입 나비 밸브: 플랜지에 볼트로 고정 된 밸브 본체에 러그가 있습니다. 이는보다 안전한 연결을 제공하며 고압 응용 분야에 적합합니다.

3. 기어 연산자가 장착 된 나비 밸브 :이 유형에는 기어 메커니즘이 장착되어있어 밸브를 쉽게 작동 할 수 있으며, 특히 큰 크기 또는 토크가 더 높은 경우보다 쉽게 ​​작동 할 수 있습니다.

4. 액추에이터가 장착 된 나비 밸브 : 액티 결합 나비 밸브는 공압, 유압 또는 전기 액추에이터를 사용하여 원격 작동 및 자동화를 위해 사용합니다. 정확한 제어가 필요한 산업 공정에서 일반적으로 사용됩니다.

l 3 단계 : 나비 밸브 애플리케이션 요구 사항

나비 밸브 애플리케이션 요구 사항은 다음과 같습니다.

1. 유체 호환성

- 나비 밸브가 운반되는 유체 유형과 호환되는지 확인하십시오. 부식성, 연마성 또는 고온 유체에는 다른 재료가 필요할 수 있습니다.

2. 압력 및 온도 등급

- 밸브가 응용 프로그램의 예상 압력 및 온도 범위에 대해 평가되는지 확인하십시오. 이러한 등급을 초과하면 밸브 고장 및 잠재적 안전 위험이 발생할 수 있습니다.

3. 흐름 특성

- 시스템의 흐름 요구 사항을 고려하십시오. 나비 밸브는 설계와 크기에 따라 다양한 흐름 특성을 제공 할 수 있습니다. 밸브가 원하는 유량 제어 및 압력 강하를 제공하는지 확인하십시오.

4. 설치 공간

- 설치에 사용 가능한 공간을 고려하십시오. 나비 밸브는 다양한 크기와 구성으로 제공되므로 배관 시스템의 제약 조건에 맞는 밸브를 선택하십시오.

5. 작동 방법

- 응용 프로그램 요구에 따라 적절한 작동 방법을 결정하십시오. 접근성, 제어 요구 사항 및 자동화와 같은 요인에 따라 수동, 공압, 유압 또는 전기 작동이 필요할 수 있습니다.

6. 유지 보수 및 신뢰성

- 나비 밸브의 유지 보수 및 신뢰성을 고려하십시오. 내구성있는 구조, 서비스를위한 쉬운 접근 및 긴 서비스 수명과 같은 기능이있는 밸브를 찾으십시오.

7. 산업 표준 및 규정

- 나비 밸브가 특정 응용 프로그램의 관련 산업 표준 및 규정을 충족하는지 확인하십시오. 여기에는 압력 등급, 재료 및 안전에 대한 표준이 포함될 수 있습니다.

l 4 단계 : 재료 선택

재료 선택은 유체와의 내구성과 호환성을 보장하는 데 중요합니다.

1. 신체 재료 : 일반적인 재료에는 스테인레스 스틸, 탄소강, 연성 철, PVC 및 다양한 합금이 포함됩니다. 스테인레스 스틸은 부식성과 강도로 선호됩니다.

2. 디스크 재료 : 옵션에는 스테인레스 스틸, 연성 철, 알루미늄 청동 및 내구성 향상을위한 니켈 도금 재료가 포함됩니다.

3. 좌석 재료 : 유체 호환성 및 온도 내성을 기반으로 EPDM, PTFE, Viton 및 Nitrile과 같은 재료 중에서 선택하십시오..

l 5 단계 : 밸브 크기 및 흐름 특성

적절한 사이징은 최적의 성능과 신뢰성을 보장합니다.

밸브 크기 : 파이프 직경, 유량 및 압력 강하 고려 사항에 따라 밸브 크기를 선택하십시오.

흐름 특성 : 원하는 유량 제어 요구 사항을 충족시키기 위해 밸브의 흐름 계수 (CV)를 고려하십시오.

l 행동 유도 문안

필요에 맞는 완벽한 나비 밸브를 찾을 준비가 되셨습니까? 산업, PVC, 스테인레스 스틸 및 공압 옵션을 포함한 포괄적 인 버터 플라이 밸브를 탐색하려면 오늘 저희에게 연락하십시오. 당사의 전문가는 애플리케이션에 가장 적합한 밸브를 선택하고 최적의 성능을 보장하는 데 도움이됩니다.

l 결론

올바른 나비 밸브를 선택하려면 애플리케이션 요구 사항, 밸브 유형, 재료, 엔드 연결, 크기 및 산업 표준 준수를 신중하게 고려해야합니다. 이 단계별 가이드를 따르면 특정 요구에 대한 이상적인 나비 밸브를 자신있게 선택하여 유체 제어 시스템의 최적의 성능과 신뢰성을 보장 할 수 있습니다. 선발 과정 전반에 걸쳐 추가 지침 및 지원을 받으려면 업계 전문가 및 신뢰할 수있는 공급 업체와상의하십시오. 나비 밸브에 관심이있는 사람은 귀하의 문의를 환영합니다. at dekai@worldsvalve.com로 문의하십시오
