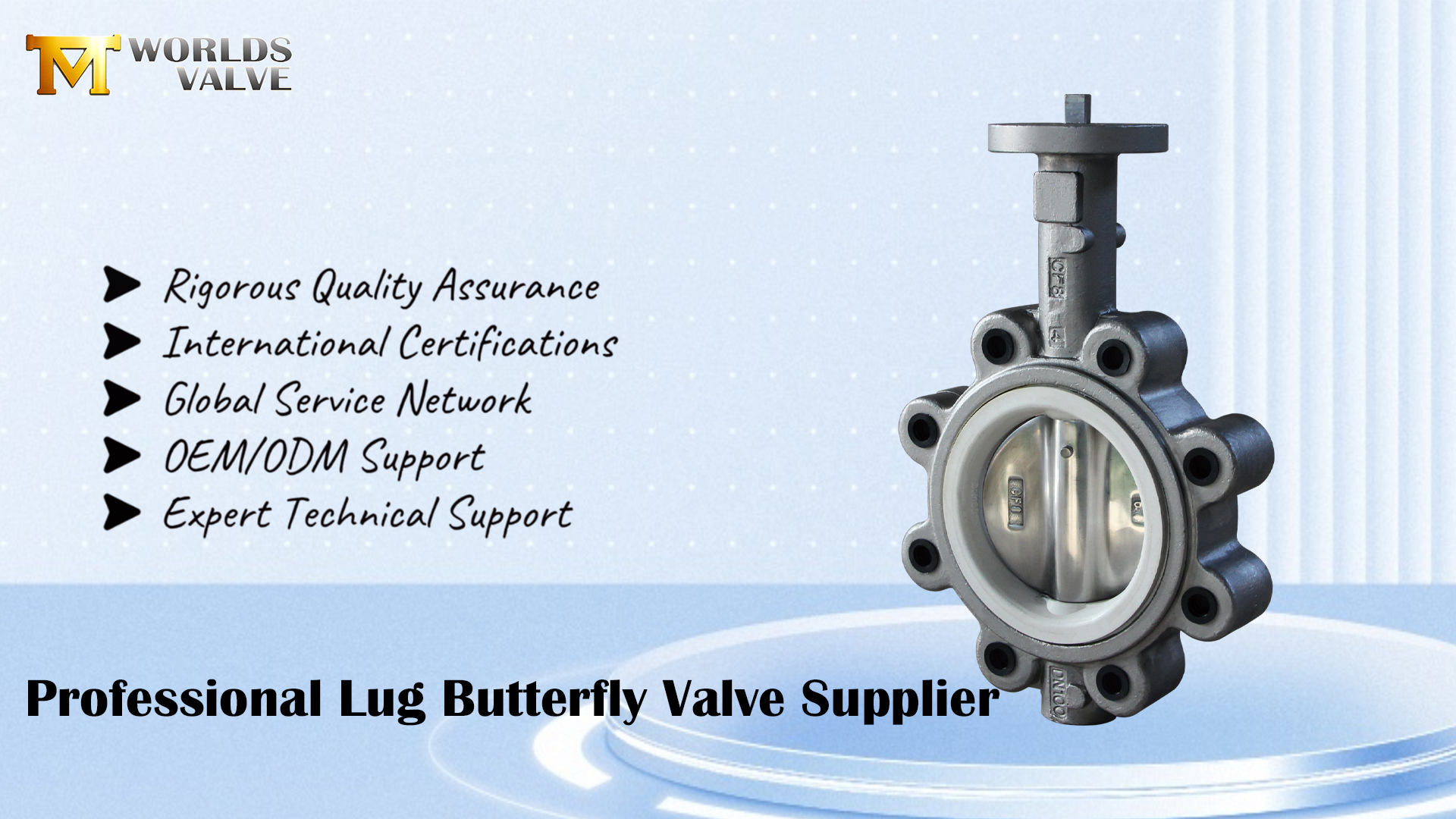

러그 버터플라이 밸브 | CF8 바디 및 광택 디스크 | PTFE 시트 | 핀 고정됨

주요 특징 및 장점:

1. 전체 CF8 스테인리스강 구조 – 내부식성

• 본체와 디스크는 모두 단조 304 스테인리스강과 동등한 주조물인 CF8(AISI 304)로 주조됩니다.

• 산화, 물, 약한 화학물질 및 식품 가공 환경에 대한 우수한 저항성을 제공합니다.

• 대부분의 서비스에는 외부 코팅이 필요하지 않습니다. 긴 사용 수명.

2. 낮은 토크 및 들러붙지 않는 작동을 위한 광택 디스크

• 디스크 표면은 매끄러운 마무리로 연마됩니다.

• PTFE 시트와의 마찰을 줄여 작동 토크를 낮추고 매체 접착을 방지합니다.

• 빈번한 사이클링 및 청결이 중요한 작업에 이상적입니다.

3. 핀 고정 디스크 – 포지티브 토크 전달

• 디스크는 하나 또는 두 개의 스테인레스 스틸 핀을 사용하여 스템에 고정됩니다.

• 스플라인이나 마찰 연결에서 흔히 발생하는 디스크 느슨해짐이나 미끄러짐의 위험을 제거합니다.

• 밸브 수명 내내 안정적인 토크 전달을 보장합니다.

4. PTFE 시트 – 우수한 내화학성 및 낮은 마찰

• PTFE는 거의 모든 산, 알칼리, 용매 및 산화제(pH 0~14)에 대해 불활성입니다.

• 자체 윤활 표면은 토크를 줄이고 완벽한 차단 기능을 제공합니다(클래스 VI).

• 넓은 온도 범위: -35℃ ~ +200℃.

5. 막다른 서비스용 러그 본체

• 나사형 러그 인서트를 사용하면 단일 플랜지에 볼트로 연결할 수 있습니다.

• 다운스트림 플랜지 지지 없이 라인 끝 설치가 가능합니다.

• 격리 지점, 유지 관리 차단 및 향후 파이프라인 확장에 이상적입니다.

6. 다양한 크기 범위 및 OEM 맞춤화

• 크기 범위: DN50 ~ DN1200(2″ ~ 48″) – 4″(DN100) 설명.

• 압력 등급: PN10, PN16, 클래스 150(맞춤형).

• 플랜지 표준: EN 1092, ANSI B16.5, AS2129, JIS 등

• 작동: 핸드 레버, 웜 기어, 전동 액추에이터, 공압식 액추에이터(ISO 5211 상단 플랜지 사용 가능).

• 시트 옵션: PTFE(표준); EPDM, NBR, Viton도 가능합니다.

• 디스크 옵션: CF8(표준), CF8M, 듀플렉스, 슈퍼 듀플렉스, 알루미늄 브론즈.

왜 천진 월드즈 밸브를 선택해야 합니까?

1. OEM/ODM 직접 제조사 – 무역회사가 아닌 ISO 9001 인증을 받은 자체 공장에서 제품을 생산합니다.

2. 소재 및 디자인 유연성 – CF8 본체/디스크, 광택 디스크, 핀 고정 스템, PTFE 시트 등 모든 것이 미디어 및 온도 요구 사항에 맞게 맞춤화될 수 있습니다.

3. 넓은 크기 범위 – DN50부터 DN1200까지, 소형 공정 라인부터 대형 수도 본관까지 포괄합니다.

4. 인증된 품질 – 요청 시 ISO 9001, CE, UKCA, WRAS, ACS를 이용할 수 있습니다.

5. 전체 문서 – 모든 주문에는 재료 인증서(밀 테스트 보고서) 및 압력 테스트 보고서가 제공됩니다.

6. 글로벌 수출 경험 – 안정적인 물류 및 기술 지원을 통해 50여 개국에 밸브를 공급하고 있습니다.

우리는 당신을 초대합니다 경쟁력 있는 견적을 원하거나 당사 공장 방문을 예약하려면 저희에게 연락하십시오. 당사의 엔지니어링 팀은 4인치 러그 버터플라이 밸브가 필요한지 아니면 최대 DN1200까지 완전 맞춤형 솔루션이 필요한지 여부에 관계없이 귀하의 특정 프로젝트 요구 사항에 대해 논의할 준비가 되어 있습니다.
