러그 버터 플라이 밸브는 수처리, 석유 및 가스, 화학 가공 및 HVAC와 같은 산업 전반의 유체 제어 시스템에서 중요한 역할을합니다. 표준 웨이퍼 또는 동심원 나비 밸브와 달리 러그 버터 플라이 밸브는 탁월한 설치 유연성, 안정적인 밀봉 및 양방향 압력을 처리 할 수있는 능력을 제공하도록 고유하게 설계되었습니다. 강력한 러그 스타일 바디, 정확한 밸브 디스크 및 효과적인 밀봉 메커니즘을 결합한 구조는 유지 보수, 내구성 및 성능이 가장 중요한 파이프 라인에 이상적인 솔루션입니다. 구조, 작업 원칙 및 주요 기능을 이해하면 엔지니어와 운영자는 시스템에 적합한 밸브를 선택하여 원활한 작동 및 장기 효율성을 보장 할 수 있습니다.
그만큼 러그 나비 밸브 다른 밸브 유형과 구별되는 잘 정의 된 구조가 있습니다. 구성 요소는 완벽하게 함께 작동하여 효율적인 흐름 제어 및 안전한 밀봉을 보장하도록 설계되었습니다.

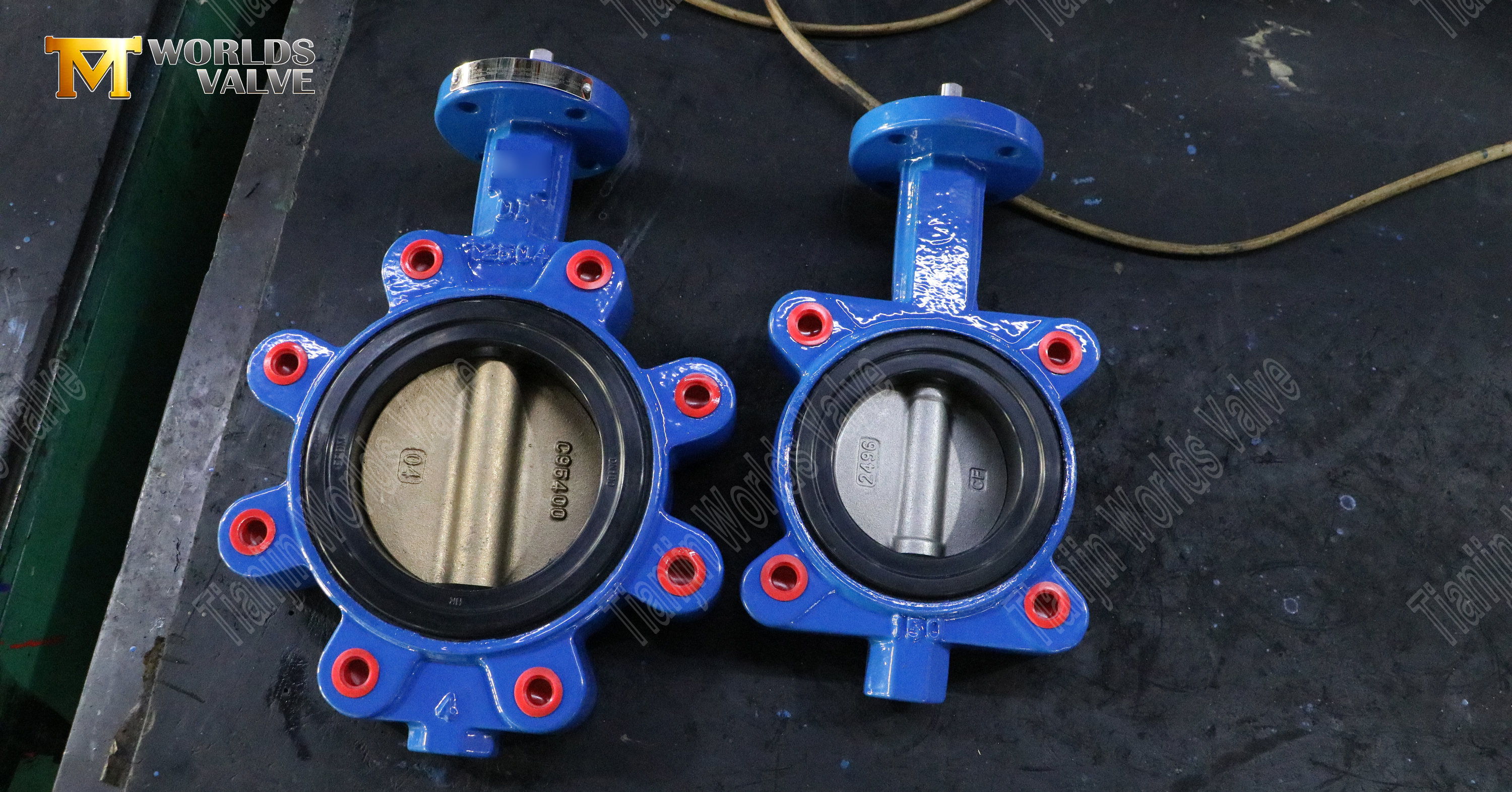

러그 나비 밸브의 몸체는 일반적으로 스테인레스 스틸, 연성 철 또는 탄소강으로 만들어져 강도 및 부식 저항을 제공합니다. 러그 스타일의 디자인은 밸브 본체 주위에 나사산 인서트 (LUG)를 통합하여 파이프 라인의 플랜지에 직접 볼트로 고정 될 수 있습니다. 플랜지 사이에 샌드위치가있는 웨이퍼 스타일 밸브와 달리, 러그 나비 밸브는 다운 스트림 지지대가 필요하지 않고 라인 끝에 설치할 수 있으므로 복잡한 배관 레이아웃에 매우 다재다능합니다.
신체는 에폭시, 고무 또는 PTFE로 코팅되거나 늘어서있어 화학 저항을 향상시키고 특히 공격적이거나 고온 유체에서 부식을 방지 할 수 있습니다. 밸브의 소형 모양과 비교적 가벼운 무게로 설치 중에 처리하기가 더 쉬워지고 배관 시스템의 응력을 줄입니다.
밸브 디스크는 주요 흐름 제어 요소입니다. 일반적으로 스테인레스 스틸, 알루미늄 청동 또는 코팅 연성 철으로 만들어진 디스크는 내구성과 부드러운 작동을 위해 정밀 엔지니어링됩니다. 전기 폴리싱 또는 하드 코팅과 같은 표면 처리는 개구부 및 닫기 동안 내마모성을 향상시키고 마찰을 줄입니다.
디스크는 줄기에 장착되어 90 °를 회전시켜 흐름이 완전히 열린에서 완전히 닫힌까지 조절됩니다. 디스크는 동심원 (밸브 본체 중심) 또는 편심 (중심선에서 오프셋) 일 수 있으며 이는 흐름 특성 및 밀봉 성능에 영향을 미칩니다. 이중 또는 트리플 오프셋과 같은 편심 디자인은 씰의 마모를 줄이고 고압 조건에서도 더 큰 차단을 허용합니다.
밸브 시트는 디스크가 닫히는 밀봉 표면을 제공합니다. 좌석의 재료는 고온 또는 연마 유체를위한 EPDM, PTFE, NBR 또는 금속을 포함한 적용 및 유체 유형에 따라 다릅니다.
러그 버터 플라이 밸브는 양방향 밀봉을 제공 할 수 있으므로 어느 방향에서나 효과적으로 흐름을 멈출 수 있습니다. 이 기능은 상류 및 다운 스트림 소스의 압력을 경험할 수있는 파이프 라인에서 특히 중요합니다. 적절한 시트 설계는 최소 누출, 낮은 작동 토크 및 긴 서비스 수명을 보장합니다.
밸브는 레버 또는 기어로 수동으로 작동하거나 공압 또는 전기 액추에이터를 사용하여 자동화 할 수 있습니다. 수동 레버는 작은 직경 밸브에서 일반적이며 기어 연산자는 더 높은 토크가 필요한 더 큰 밸브에 사용됩니다. 공압 및 전기 액추에이터는 원격 제어, 자동화 시스템으로의 통합 및 정확한 흐름 조절을 허용합니다. 작동 시스템은 또한 위치 표시기 또는 제한 스위치를 포함하여 운영자에게 밸브 상태에 대한 명확한 피드백을 제공 할 수 있습니다.
그만큼 러그 나비 밸브 스템 축 주위에서 디스크를 90도 회전시켜 유체 흐름을 제어하는 간단하면서도 효과적인 방법을 제공합니다. 디스크가 흐름과 평행하게 정렬되면 밸브가 완전히 열려있어 유체가 최소한의 저항 및 압력 강하로 전달할 수 있습니다. 반대로, 디스크가 흐름에 수직 인 경우, 시트에 단단히 눌러 유체 통로를 완전히 멈 춥니 다. 이 분기 회전 운영으로 인해 Lug Butterfly 밸브가 빠르게 작동 할 수있게되므로 자동 제어 시스템에서 비상 차단 또는 빠른 응답이 필요한 상황에서 특히 유리합니다.
러그 나비 밸브의 정의 특징은 양방향 압력을 처리하는 능력입니다. 밀봉을 유지하기 위해 상류 압력에 의존하는 웨이퍼 스타일 밸브와 달리, 러그 밸브는 상류 및 하류 방향에서 압력을 유지할 수 있습니다. 이 기능은 백 플로를 방지하고 파이프 라인의 막 다른 부분 또는 부분 시스템 격리가 필요한 상황에 밸브를 설치할 수 있습니다. 디스크는 밸브 시트에 균일하게 눌러 고압 조건에서도 단단하고 누출 방지 씰을 만듭니다. 이 신뢰성으로 인해 러그 나비 밸브는 수처리, 화학 가공 및 오일 및 가스 파이프 라인의 중요한 응용에 적합합니다.
러그 버터 플라이 밸브는 다른 내부 구성으로 제공되어 작동 및 성능에 영향을 미칩니다.
중심선 (동심원) 밸브:이 설계에서 디스크는 밸브 본체 내에서 중앙에 있습니다. 중앙선 밸브는 간단하고 신뢰할 수 있으므로 저압 응용 분야에 적합합니다. 그러나 디스크가 작동 중에 좌석에 지속적으로 닿으므로 좌석은 시간이 지남에 따라 더 높은 마모를 경험할 수 있습니다.
편심 밸브 (이중 또는 트리플 오프셋): 편심 디자인에서 디스크는 밸브 본체의 중심선에서 오프셋됩니다. 이 오프셋은 개구부 및 닫는 동안 디스크와 시트 사이의 마찰을 줄여 토크 요구 사항과 마모를 최소화합니다. 이중 및 트리플 오프셋 설계는 밀봉 성능을 향상시키고 수명을 향상 시키며 고압 또는 대규모 시스템에 이상적입니다. 이 설계는 더 부드러운 작동을 제공하면서 최소한의 누출로 밀접한 차단을 보장합니다.
이 작업 원리를 통해 Lug Butterfly 밸브는 빠르고 효율적이며 안정적인 작동을 달성하여 수동 및 자동화 된 산업 시스템 모두에 적합합니다.
몇 가지 특성으로 인해 러그 나비 밸브가 여러 산업에서 선호되는 선택이됩니다.
양방 적 압력을 견딜 수있는 능력: 밸브는 상류 및 하류 방향의 압력을 처리하여 압력 변동이 발생하는 파이프 라인에서 안전하고 안정적인 작동을 보장 할 수 있습니다. 이 기능은 막 다른 서비스 및 격리 시나리오에 필수적입니다.
쉬운 설치 및 유지 보수: 스레드 러그는 다운 스트림 배관을 방해하지 않고 설치하여 전체 시스템을 종료하지 않고 유지 보수 또는 밸브 제거를 가능하게합니다. 작고 가벼운 설계는 제한된 공간에서 취급, 교통 및 설치를 더욱 촉진합니다.
작고 가벼운 구조: 러그 스타일 본체는 다른 밸브 유형에 비해 밸브 크기와 무게를 줄입니다. 이것은 파이프 라인에 대한 응력을 최소화하고, 통합을 단순화하며, 다른 밸브가 실용적이지 않은 좁은 공간에서 사용할 수 있습니다.
우수한 밀봉 성능: 올바르게 선택된 재료, 고급 시트 설계 및 편심 구성은 탁월한 차단 기능과 장기 신뢰성을 제공합니다. 특수 코팅 및 시트 재료는 화학 부식, 온도 변화 및 마모에 대한 저항성을 향상시켜 가혹한 산업 환경에서도 서비스 수명을 연장합니다.
다재다능한 작동 옵션: 러그 나비 밸브는 핸드 레버로 수동으로 작동하거나 공압 또는 전기 액추에이터를 사용하여 자동화 할 수 있습니다. 이 다양성은 다양한 제어 시스템에 통합되어 수처리, 폐수 관리, 석유 및 가스 파이프 라인, 화학적 처리 및 발전을 지원합니다.
전반적으로, 효율적인 1/4 전환 운영, 양방향 밀봉, 다목적 작동 및 내구성있는 구조의 조합은 러그 나비 밸브가 현대 산업 배관 시스템에 매우 효과적이고 신뢰할 수있는 솔루션입니다. 유지 보수 문제와 다운 타임을 최소화하면서 까다로운 운영 조건에 필요한 유연성, 신뢰성 및 안전을 제공합니다.
그만큼 러그 나비 밸브 내구성, 설치 용이성 및 효율적인 운영을 결합한 산업 흐름 제어 시스템을위한 매우 신뢰할 수 있고 다재다능한 선택입니다. 러그 스타일 바디, 정밀 엔지니어링 디스크 및 고성능 시트는 우수한 밀봉 및 장기 성능을 보장하는 반면, 쿼터 전환 디스크 회전은 빠른 개방 및 폐쇄를 허용합니다. 단일 또는 양방향 밀봉은 다양한 압력 조건 하에서 안전을 제공하며 작고 가벼운 설계는 유지 보수를 간단하게 만듭니다. 유연한 작동 및 강력한 구조와 같은 주요 장점은 러그 나비 밸브가 물, 오일, 가스 및 화학 응용에 이상적입니다. 효율성, 안정성 및 다운 타임 감소를 제공하는 고품질 밸브를 찾는 엔지니어와 운영자의 경우 Tianjin Worlds Valve Co., Ltd. 자세한 제품 정보, 기술 지침 및 직접 지원을 제공합니다. 그들에게 연락하면 모든 산업 요구에 대한 전문적인 조언 및 프리미엄 러그 나비 밸브 솔루션에 액세스 할 수 있습니다.
