모두인가? 나비 밸브 같은? 좀 빠지는. 러그 버터플라이 밸브는 설치, 압력 처리 및 유지 관리가 다릅니다. 이 기사에서는 러그형 밸브와 비러그형 밸브의 주요 차이점을 알아보고 시스템에 적합한 밸브를 선택하는 데 도움을 드립니다.
버터플라이 밸브는 흐름을 조절하거나 차단하기 위해 샤프트 주위를 회전하는 디스크가 있는 1/4회전 밸브입니다. 디스크가 흐름과 평행하면 액체나 가스가 최소한의 저항으로 통과할 수 있습니다. 90도 회전하면 디스크가 수직이 되어 흐름을 완전히 차단합니다. 이 메커니즘은 게이트 또는 글로브 밸브와 같은 다중 회전 밸브에 비해 버터플라이 밸브를 빠른 차단 작동에 효율적으로 만듭니다.
버터플라이 밸브는 경량 구조와 효과적인 밀봉 기능을 결합했기 때문에 널리 사용됩니다. 볼 밸브보다 설치 공간이 덜 필요하고 재료 소비도 적으며 공압 또는 전기 액추에이터를 사용하여 자동화할 수 있습니다. 이러한 다재다능함 덕분에 버터플라이 밸브는 물과 공기부터 화학물질과 슬러리까지 다양한 유체를 처리할 수 있습니다.

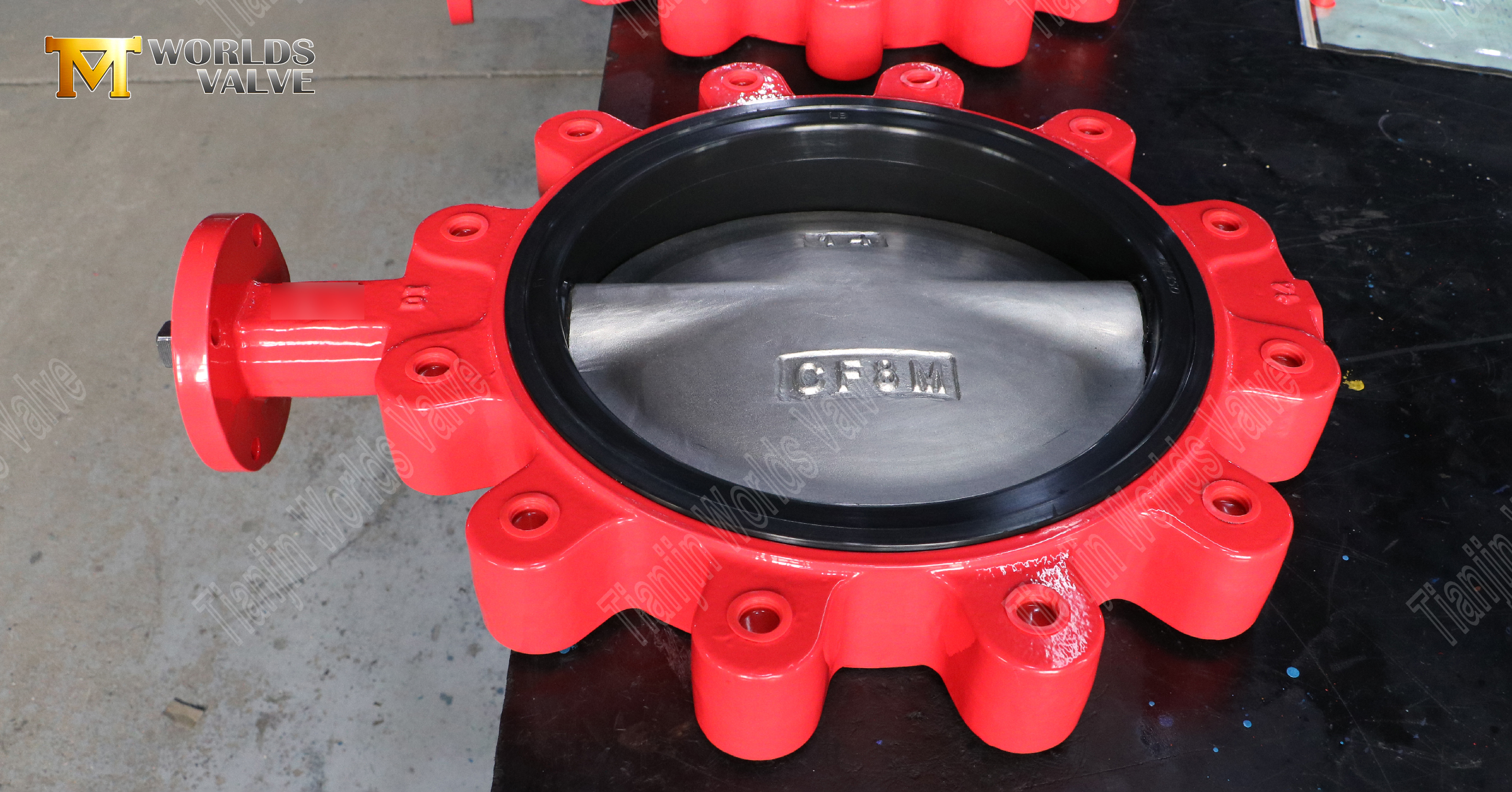

러그 버터플라이 밸브는 플랜지에 독립적으로 볼트 체결이 가능한 나사식 러그를 통해 차별화됩니다. 이는 웨이퍼 밸브보다 구조적으로 더 강하고 최종 서비스에 적합합니다. 실질적으로 이는 작업자가 블라인드 플랜지가 있는 한 유지 관리를 위해 다른 쪽을 방해하지 않고 파이프라인의 한 쪽을 제거할 수 있음을 의미합니다.
이러한 유연성으로 인해 러그형 버터플라이 밸브는 석유 및 가스, 해양 및 수처리와 같은 중요한 산업에서 없어서는 안될 필수 요소입니다. 예를 들어, 정유소에서는 가동 중지 시간으로 인한 비용이 시간당 수천 달러에 이를 수 있습니다. 러그 밸브를 사용하면 영향을 받는 파이프라인 섹션만 차단되어 중단이 최소화됩니다.
버터플라이 밸브는 온/오프 및 스로틀링 서비스 모두를 위해 산업 전반에 걸쳐 사용됩니다.
● HVAC 시스템은 냉수 또는 온수 제어를 위해 웨이퍼 버터플라이 밸브를 사용합니다.
● 해양 엔지니어링에서는 안전이 필수적인 밸러스트 및 연료 전달을 위해 러그 밸브를 사용합니다.
● 수처리 시설에서는 격리 유연성이 우선인지 비용 절감이 우선인지에 따라 두 가지 유형을 모두 사용합니다.
● 화학 처리 공장에서는 높은 압력과 공격적인 유체를 견딜 수 있는 러그 밸브를 선호합니다.
팁: 공간과 예산이 제한되어 있는 경우 웨이퍼 밸브를 선택하고 신뢰성과 압력 성능이 중요한 경우 러그 버터플라이 밸브를 선택하십시오.

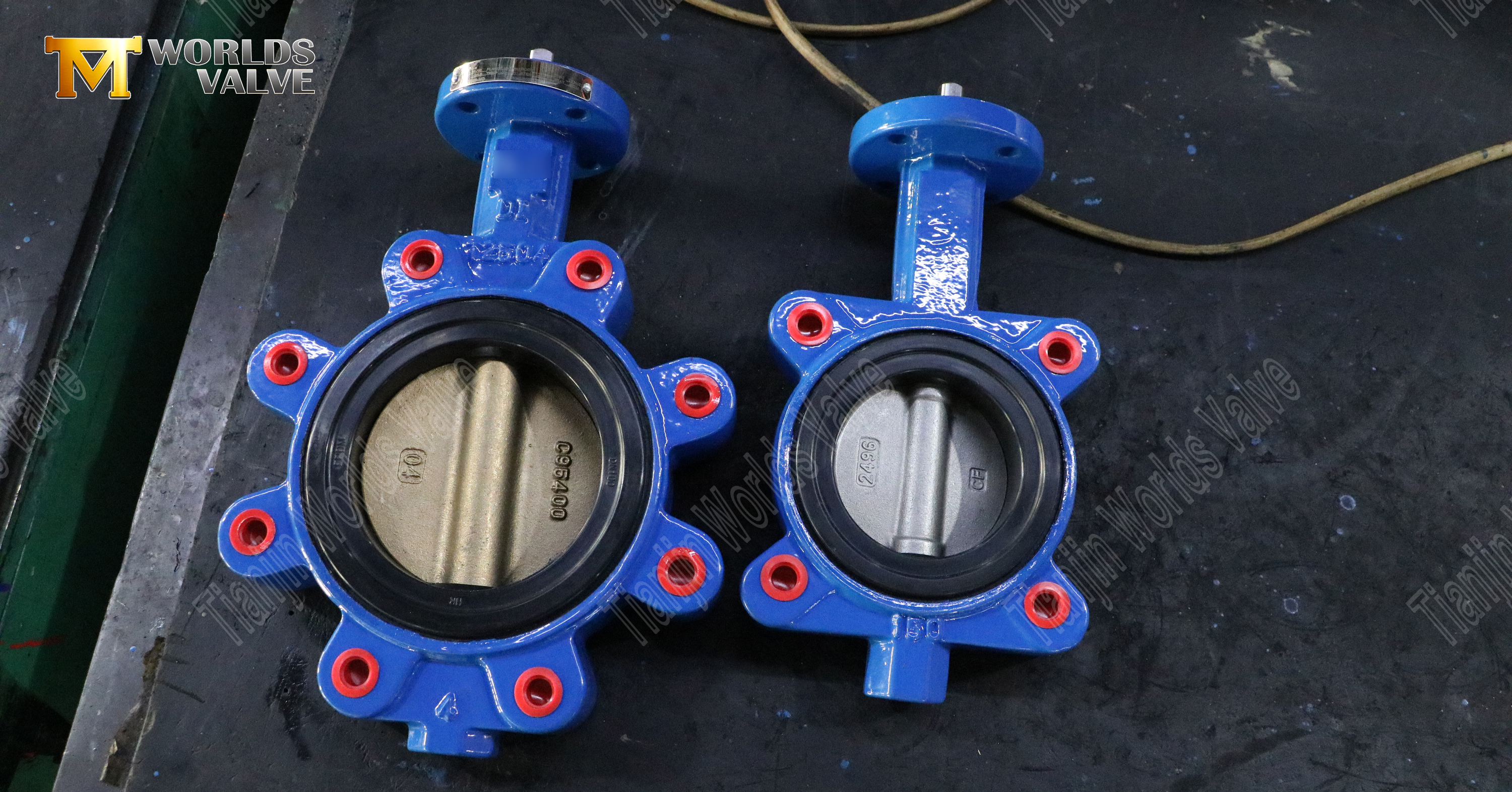

연결 방법에 따라 성능 차이가 크게 결정됩니다. 러그형 버터플라이 밸브는 본체 주위에 금속 러그가 있어 각 플랜지에 직접 볼트로 연결할 수 있습니다. 이렇게 하면 밸브의 양쪽을 독립적으로 제거할 수 있습니다.
그러나 러그가 없는 버터플라이 밸브(웨이퍼 밸브)는 플랜지와 밸브 본체를 모두 통과하는 긴 볼트에 의존합니다. 러그가 없으면 일방적인 분해를 지원할 수 없습니다. 이 디자인은 더 가볍지만 까다로운 시스템에서는 활용도가 떨어집니다.
설치는 또 다른 차이점입니다. 러그 스타일 밸브는 라인 말단 밸브 역할을 할 수 있습니다. 블라인드 플랜지로 캡을 씌우면 수리 또는 검사를 위해 섹션을 격리합니다. 이는 전체 종료를 감당할 수 없는 시스템에서 유용합니다.
웨이퍼 버터플라이 밸브는 항상 두 플랜지 사이에 끼워져야 합니다. 어느 쪽이든 유지 관리가 필요한 경우 전체 시스템을 종료해야 합니다. 가동 중지 시간이 비용에 미치는 영향이 제한적인 도시 HVAC와 같은 산업의 경우 이는 허용됩니다. 석유 및 가스와 같은 위험이 높은 환경에서는 책임이 있습니다.
러그 버터플라이 밸브는 더 높은 압력과 온도를 처리하도록 설계되었습니다. 많은 설계가 ANSI 클래스 150-300 등급을 견디므로 중요한 파이프라인에 적합합니다. 나사 연결 방식은 진동이 있는 경우에도 안정적인 밀봉을 보장합니다.
대조적으로, 웨이퍼 버터플라이 밸브는 보통 최대 PN16까지의 중간 압력 응용 분야에 적합합니다. 일반적으로 -10°C~120°C 사이에서 작동합니다. 더 가벼운 구조와 고무 시트는 깨끗한 물이나 HVAC 시스템에 적합하지만 연마성 또는 고온 매체에는 어려움을 겪습니다.
유지 관리 전략으로 인해 밸브 선택이 결정됩니다. 러그형 버터플라이 밸브를 사용하면 부분 격리가 가능합니다. 작업자는 다운스트림 또는 업스트림 측면만 차단하여 가동 중지 시간을 줄일 수 있습니다. 발전소와 같은 시설의 경우 이는 상당한 비용 절감으로 이어집니다.
웨이퍼 버터플라이 밸브는 유지 관리를 위해 전체 시스템을 차단해야 합니다. 소규모 시스템에서는 문제가 되지 않을 수 있지만 연속 공정 공장에서는 가동 중지 시간이 길어지고 생산 손실이 발생할 수 있습니다.
웨이퍼 밸브는 구매 및 설치 비용이 더 저렴합니다. 슬림한 디자인으로 자재가 적고 배송 중량이 낮으며 취급이 간편합니다. 그러나 고압 시스템에서 잘못 정렬되거나 과도하게 사용될 경우 수명주기 비용이 증가할 수 있습니다.
러그형 밸브는 견고한 재질과 더욱 복잡한 구조로 인해 초기 비용이 더 많이 듭니다. 그러나 중요한 산업에서는 가동 중지 시간 감소, 서비스 수명 연장 및 안전한 작동을 통해 성과를 거두고 있습니다.
기준 | 웨이퍼 버터플라이 밸브 | 러그형 버터플라이 밸브 |
연결 | 플랜지 사이에 고정됨 | 나사형 러그로 볼트 체결 |
엔드 오브 라인 서비스 | 아니요 | 예, 블라인드 플랜지 포함 |
압력 등급 | 낮음~중간 | 중간~높음 |
유지 | 완전 종료 | 부분적 격리 |
비용 | 낮은 선불금 | 더 높은 초기 비용, 더 낮은 수명 주기 |
응용 | HVAC, 경량급수 | 석유, 가스, 화학, 해양 |
참고: 고압 시스템이나 중요 산업의 경우 러그형 버터플라이 밸브가 장기적으로 더 안전한 선택입니다.
러그 밸브는 EPDM, 고무 또는 금속 시트 옵션과 함께 연성 철 또는 스테인리스강으로 제작되는 경우가 많습니다. 이러한 재료 강도 덕분에 극심한 압력 변화와 온도 변화를 견딜 수 있습니다. 또한 슬러리와 같은 연마성 유체도 지원합니다.
웨이퍼 버터플라이 밸브는 가볍고 콤팩트하며 스테인리스강, 주철 또는 PVC로 제작되는 경우가 많습니다. 설치 공간이 작기 때문에 HVAC 장치와 같이 공간이 제한된 시스템에 이상적이며, 무게 감소로 인해 파이프라인의 설치 응력이 낮아집니다.
러그 밸브의 나사형 러그는 파이프라인 부하를 균등하게 분산시켜 플랜지와 개스킷에 가해지는 응력을 줄이는 데 도움이 됩니다. 이 기능은 또한 오정렬을 방지하여 진동 시 씰링 신뢰성을 향상시킵니다.
두 설계 모두 다양한 직경으로 제공되지만 러그 버터플라이 밸브는 일반적으로 안전성과 내구성이 최우선 순위인 대구경, 고압 파이프라인에 권장됩니다.
팁: DN300 이상의 파이프 직경의 경우 러그형 버터플라이 밸브가 더 나은 안정성과 안전 여유를 제공합니다.
러그 버터플라이 밸브는 압력이 변동하거나 높은 파이프라인에서 탁월한 성능을 발휘합니다. 나사산 구조는 씰을 그대로 유지하여 화학 물질, 증기 또는 가압 가스를 운반하는 시스템의 누출을 방지합니다.
웨이퍼 버터플라이 밸브는 냉수 분배 또는 환기 시스템과 같은 저압 환경에 더 적합합니다. 고압 환경에서 사용하면 조기 마모 또는 누출 위험이 있습니다.
● 웨이퍼 밸브: 최대 120°C까지 작동합니다.
● 러그 밸브: 시트 재질에 따라 최대 250°C까지 견딜 수 있습니다.
이로 인해 러그 밸브는 발전, 석유 및 석유화학 산업에 적합하고, 웨이퍼 밸브는 도시 용수 시스템에 적합합니다.
웨이퍼 버터플라이 밸브는 일반적으로 낮은 압력 강하를 제공하므로 저압 시스템에서 펌핑 에너지가 절약됩니다. 러그 밸브는 더 무거운 구조로 인해 약간 더 높은 압력 강하를 유발할 수 있지만 응력 하에서 우수한 밀봉으로 보상합니다.
러그 스타일 밸브는 성능 저하 없이 빈번한 개폐 주기를 처리합니다. 견고한 디자인으로 마모에 강해 연속 공정 공장에 이상적입니다. 웨이퍼 밸브는 중간 주기에서는 안정적이지만 까다로운 조건에서는 조기 교체가 필요할 수 있습니다.
참고: 서비스 수명을 최대화하려면 항상 밸브 재질을 유체 유형에 맞추십시오.
웨이퍼 버터플라이 밸브는 가볍고 콤팩트하며 설치가 빠르기 때문에 개조 및 소규모 프로젝트에 널리 사용됩니다. 더 적은 수의 볼트와 더 적은 토크가 필요하므로 인건비가 절감됩니다.
러그 밸브는 더 무겁고 더 많은 볼트가 필요하지만 설계상 더욱 강력하고 안정적인 부착이 가능합니다. 이는 진동이나 압력 변화가 빈번한 까다로운 환경에서 효과를 발휘합니다.
러그 버터플라이 밸브를 사용하면 작업자는 파이프라인의 한쪽을 분리하고 부품을 교체하고 신속하게 작업을 재개할 수 있습니다. 웨이퍼 밸브의 경우 모든 교체에는 전체 시스템 종료가 필요하므로 가동 중지 시간이 늘어납니다.
고위험 산업에서는 안전이 무엇보다 중요합니다. 러그형 버터플라이 밸브는 블라인드 플랜지와 함께 사용하면 파이프라인을 안전하게 막아 누출이나 우발적인 배출을 방지할 수 있습니다. 웨이퍼 밸브는 이 기능을 제공할 수 없습니다.
러그 밸브는 설치하는 데 더 많은 인력이 필요하지만 장기적인 유지 관리 중단 시간을 줄여줍니다. 웨이퍼 밸브는 설치가 더 빠르지만 서비스 수명 동안 전체 라인 정지가 더 자주 발생할 수 있습니다.
팁: 가동 중지 시간 비용이 시간당 수천 단위로 측정되는 공장의 경우 러그형 버터플라이 밸브가 더 현명한 투자입니다.
웨이퍼 버터플라이 밸브는 구매 비용이 더 저렴하며, 동일한 크기의 러그형 밸브보다 비용이 20~30% 더 저렴합니다(데이터는 제조업체에 따라 다르며 확인 필요).
러그 밸브는 가동 중지 시간을 최소화하고 스트레스 상황에서 더 오래 지속되어 더 높은 초기 비용을 상쇄합니다. 석유화학과 같은 산업에서는 이것이 초기 비용을 정당화하는 경우가 많습니다.
● 웨이퍼 밸브: 초기 비용은 낮고 숨겨진 유지 관리 비용은 높습니다.
● 러그 밸브: 중요 시스템의 초기 비용은 높고 수명주기 비용은 낮습니다.
시스템의 압력이 낮고 중요하지 않은 경우 웨이퍼 밸브를 사용하면 탁월한 절감 효과를 얻을 수 있습니다. 파이프라인이 고압이거나 안전이 중요한 경우 러그 밸브는 더 큰 수명 가치를 제공합니다.
석유, 가스, 석유화학 산업에서 파이프라인은 종종 고압의 화학적으로 공격적인 유체를 운반합니다. 이러한 환경에서는 시스템 신뢰성과 안전성을 보장하면서 극한의 작동 조건을 견딜 수 있는 밸브가 필요합니다. 러그 버터플라이 밸브는 스레드형 러그를 통해 플랜지에 직접 안전하게 볼트 체결할 수 있어 고압 및 변동하는 온도에서도 구조적 무결성을 유지하는 강력한 연결을 제공하므로 선호되는 선택입니다. 웨이퍼 밸브와 달리 러그 밸브를 사용하면 전체 시스템을 종료하지 않고도 유지 관리 또는 교체를 위해 파이프라인의 한쪽을 분리할 수 있습니다. 이러한 부분 분리 기능은 가동 중단 시간으로 인해 시간당 수천 달러의 비용이 발생할 수 있는 석유화학 공장 및 정유소에서 매우 중요합니다. 또한 러그 버터플라이 밸브는 적절한 시트 및 본체 재질로 부식성 또는 마모성 유체를 처리할 수 있어 장기적인 성능을 보장합니다. 견고한 구조로 인해 중요한 파이프라인에서 누출이나 치명적인 오류가 발생할 위험도 줄어듭니다. 엔지니어와 유지 관리 팀의 경우 이러한 내구성, 신뢰성 및 운영 유연성의 조합으로 인해 러그 버터플라이 밸브는 위험도가 높은 산업 응용 분야에서 선택되며 밸브의 서비스 수명 동안 안전성과 비용 효율성을 모두 보장합니다.
HVAC 시스템 및 도시 수처리 공장에서 압력 및 온도 요구 사항은 일반적으로 적당하므로 웨이퍼 버터플라이 밸브는 이상적인 솔루션입니다. 이 밸브는 가볍고 콤팩트하므로 새로운 시스템과 공간이 제한된 개조 프로젝트 모두에서 설치가 간단합니다. 구조가 단순하다는 것은 러그형 밸브에 비해 초기 비용이 저렴하다는 것을 의미하므로 예산 제약이 빡빡한 프로젝트에 매력적입니다. 웨이퍼 밸브는 빈번한 고압 순환이나 극한 환경 조건이 문제가 되지 않는 저압 물 분배, 냉수 라인 및 경공업 응용 분야에도 적합합니다. 컴팩트한 디자인으로 파이프라인에 가해지는 응력을 최소화하여 인건비와 설치 시간을 줄여줍니다. 라인 종단 격리에는 사용할 수 없지만 웨이퍼 밸브는 유지 관리를 위해 전체 라인을 차단하는 것이 허용되는 시스템에서 안정적인 성능을 제공합니다. 비용, 설치 용이성, 적당한 조건에서의 적절한 성능 사이의 이러한 균형으로 인해 웨이퍼 버터플라이 밸브는 특히 운영 중단 시간이 덜 중요한 많은 도시, 상업 및 경공업 응용 분야에서 선호되는 선택이 됩니다.
해양 및 해양 응용 분야는 엔진과 파도의 지속적인 진동, 선박의 움직임으로 인한 움직임, 부식성 염수 환경에 대한 노출 등 고유한 문제에 직면해 있습니다. 이러한 조건에서 러그 버터플라이 밸브는 나사형 러그를 통해 플랜지에 안전하게 볼트 체결할 수 있어 웨이퍼 밸브에 비해 뛰어난 안정성과 진동 저항을 제공하므로 필수적입니다. 이를 통해 밸브가 계속 움직이더라도 단단히 밀봉된 상태를 유지하여 누출이나 우발적인 배출 위험을 줄일 수 있습니다. 또한 러그형 밸브는 블라인드 플랜지와 함께 사용하면 라인 끝 밸브 역할을 할 수 있어 유지 관리 담당자가 전체 시스템을 중단하지 않고도 배관 부분을 격리할 수 있습니다. 이 기능은 시스템 가동 중단 시간이 운영 및 안전에 심각한 영향을 미칠 수 있는 해양 플랫폼 및 해양 선박에서 특히 중요합니다. 러그 버터플라이 밸브의 견고한 설계는 밸러스트, 연료 및 물 전달 시스템에서 흔히 발생하는 반복적인 개폐 주기를 견딜 수 있습니다. 스테인레스 스틸 또는 코팅된 연철과 같은 부식 방지 소재는 내구성을 더욱 향상시켜 까다로운 해양 환경에서 안정적인 장기 성능을 제공하는 데 없어서는 안 될 요소입니다.
발전 시설, 특히 고압 증기, 열 공정 또는 화학 물질 공급 라인과 관련된 발전 시설에는 안정적인 밀봉을 유지하면서 극한의 온도와 압력을 견딜 수 있는 밸브가 필요합니다. 러그 버터플라이 밸브는 견고한 구조와 누출 없이 고압 유체를 처리할 수 있는 능력으로 인해 이러한 응용 분야에 널리 사용됩니다. 나사형 러그를 사용하면 밸브를 플랜지에 단단히 볼트로 고정할 수 있으므로 파이프라인의 기계적 응력이 줄어들고 씰링이 손상될 수 있는 정렬 불량이 방지됩니다. 이러한 강도는 사소한 누출이라도 위험하고 비용이 많이 들 수 있는 고압 증기 파이프라인에 매우 중요합니다. 또한 러그형 밸브는 유지 관리 중에 파이프라인 섹션의 부분적인 격리를 용이하게 하여 발전소가 시스템의 다른 부분에서 계속 작동할 수 있도록 해줍니다. 이 기능은 가동 중단 시간과 운영 중단을 크게 줄여주며, 이는 지속적인 에너지 생산을 유지해야 하는 시설에 매우 중요합니다. 밸브 본체와 시트에 대한 적절한 재료 선택을 통해 러그 버터플라이 밸브는 마모성 또는 부식성 매체, 고온 및 빈번한 사이클링을 견딜 수 있어 장기적인 내구성을 보장합니다. 안전성, 신뢰성 및 운영 유연성이 결합되어 중요한 발전 인프라를 설계하거나 유지 관리하는 엔지니어가 선호하는 선택입니다.
버터플라이 밸브를 선택할 때는 시스템의 압력과 온도 범위를 고려하는 것이 필수적입니다. 이는 밸브의 성능과 안전성에 직접적인 영향을 미치기 때문입니다. 또한 밸브가 라인 말단 격리 장치 역할을 해야 하는지 여부도 평가해야 하며, 이는 러그 밸브 또는 웨이퍼 밸브가 적합한지 여부에 영향을 미칩니다. 또 다른 주요 고려 사항은 시스템에 유지 관리 또는 부분 종료가 필요한 빈도입니다. 이는 러그 밸브에서 제공하는 것과 같은 부분 격리 기능이 필요한지 여부에 영향을 미치기 때문입니다. 이러한 작동 요구 사항을 이해하면 선택한 밸브가 누출, 가동 중지 시간 또는 조기 고장 위험 없이 시스템 요구 사항을 처리할 수 있습니다. 또한 엔지니어는 깨끗한 물, 증기, 화학 물질, 슬러리 등 유체 유형을 고려해야 합니다. 재료 호환성이 내구성과 밀봉 신뢰성 모두에 영향을 미치기 때문입니다. 이러한 질문을 미리 하면 의사 결정자는 시스템의 특정 요구 사항에 맞는 밸브 유형을 선택하여 비용이 많이 드는 실수나 운영 비효율성을 피할 수 있습니다.
밸브 선택의 마지막 단계는 밸브 유형을 시스템의 특정 작동 요구 사항에 맞추는 것입니다. 도시 수자원 프로젝트, 저압 분배 라인 또는 HVAC 시스템의 경우 웨이퍼 버터플라이 밸브는 비용을 낮게 유지하면서 충분한 성능을 제공하는 경우가 많습니다. 정유소, 화학 공장, 발전소 또는 해양 해양 시설의 경우 러그형 버터플라이 밸브는 향상된 압력 처리, 내구성 및 유지 관리 유연성으로 인해 더 높은 투자 가치가 있습니다. 의사결정자는 파이프라인 직경, 예상 유량, 작동 온도 범위 및 유지 관리 빈도와 같은 요소를 고려해야 합니다. 이러한 시스템 매개변수를 신중하게 평가하고 초기 비용과 수명주기 비용을 모두 평가함으로써 엔지니어는 성능, 신뢰성 및 비용 효율성의 균형을 맞추는 밸브를 선택할 수 있습니다. 총 소유 비용과 운영 안전을 우선시함으로써 장기적인 가치를 보장하고 가동 중지 시간을 줄이며 까다로운 산업 환경에서 일관된 시스템 성능을 유지합니다.
이 기사에서는 차이점을 설명합니다. Y형 스트레이너, 버터플라이 밸브, 웨이퍼 버터플라이 밸브 및 웨이퍼 밸브. 러그 밸브는 더 강력한 구조, 최종 서비스 및 더 높은 압력 처리 기능을 제공하는 반면, 웨이퍼 밸브는 저압 시스템에 더 가볍고 비용 효율적입니다. 올바른 밸브를 선택하면 안전성, 효율성 및 가동 중지 시간 감소가 보장됩니다. ~에 천진세계밸브유한회사, 우리는 안정적인 성능과 장기적인 작동 가치를 위해 설계된 내구성 있는 밸브를 제공합니다.
A: 러그 버터플라이 밸브는 플랜지에 볼트로 고정하기 위한 나사형 러그가 있는 밸브로, 최종 라인 서비스 및 부분 파이프라인 격리를 허용합니다.
A: 러그형 버터플라이 밸브는 더 높은 압력과 유지 관리 유연성을 지원하는 반면, 러그형 밸브는 웨이퍼 연결 및 완전 차단에 의존합니다.
A: 내구성, 압력 처리 및 유지 관리 효율성으로 인해 석유, 가스, 해양 및 화학 산업에 이상적입니다.
A: 웨이퍼 버터플라이 밸브는 가볍고 비용 효율적이며 HVAC 및 도시 용수와 같은 저압 시스템에 적합합니다.
A: 러그 버터플라이 밸브는 게이트 또는 글로브 밸브에 비해 공간 절약형 컴팩트 설계와 비용 효율성으로 인해 선호됩니다. 주요 장점은 러그 스타일 끝이 파이프라인의 각 측면에 독립적인 설치를 가능하게 하여 파이프 시스템을 그대로 유지하는 "분리형 링크"와 같이 전체 라인을 분리하지 않고도 쉽게 제거하거나 유지 관리할 수 있다는 것입니다.
A: 버터플라이 밸브 설치는 시스템 가동 중지 시간에 영향을 미칩니다. 러그 밸브는 부분적인 격리를 허용하고, 웨이퍼 밸브는 완전한 차단이 필요합니다.
A: 러그 밸브는 초기 비용이 더 높지만 수명주기 비용은 더 낮습니다. 웨이퍼 밸브는 처음에는 저렴하지만 유지 관리 비용이 증가할 수 있습니다.
